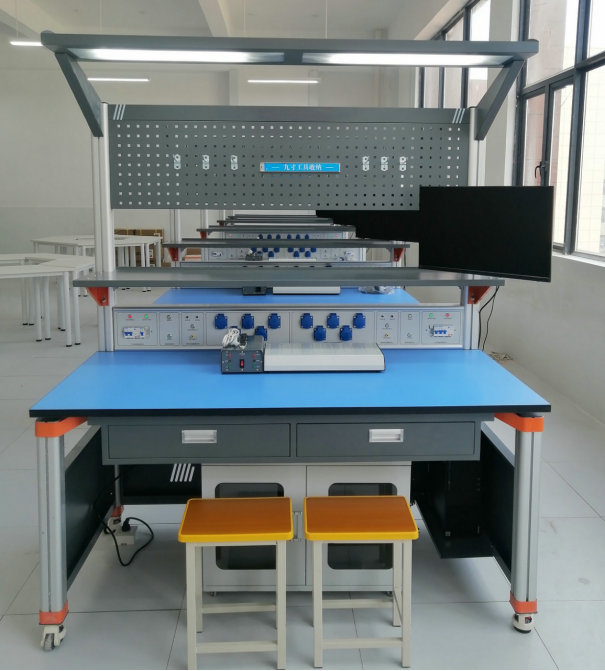

电子装调与人工智能创新考核实训装置,电子装调与人工智能创新考核实训设备,电子装调与人工智能创新考核实训平台可完成中小型电子产品的装配、调试和检修等实训,使学生掌握电子产品装配和调试的基本技能,同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。
序号 | 产品名称 | 型号规格 | 数量 | 单位 | 备注 |
1 | 实训桌 | 1600*800*1800mm | 1 | 张 |
|
2 |
电源台 |
|
1 |
台 |
|
3 |
工具柜 |
|
1 |
台 |
|
4 |
方凳 |
|
2 |
张 |
|
5 |
直流电源 |
±5V;±12V |
1 |
套 |
|
6 |
可编程电源 |
|
1 |
台 |
|
7 |
显示器壁装支架 |
|
1 |
只 |
选配 |
8 |
工作台PC电脑 |
|
1 |
套 |
选配 |
9 |
AI+IOT应用模块 |
具体清单及参数见附表2 |
1 |
套 |
清单另附 |
序号 | 项目 | 名称 | 参数 |
1 | 板卡类 | ESP32主机模块 | 尺寸:85*56 mm;Xtensa? 32 位 LX6 双核处理器,240MHz工作频率,448 KB ROM,520 KB SRAM,4MB SPI Flash;支持802.11 b/g/nWiFi,最高速率 150 Mbps,支持支持蓝牙 4.2 BR/EDR 和 BLE 双模 controller;板载MICRO USB、CP2104芯片,TF卡槽、电源及运行指示灯、复位及boot按键、40P接口等 |
2 | AI主机模块 | 1、400MHz主频,独立FPU双核64位,8M SRAM 2、AI视觉:自带KPU,支持卷积神经网络计算等 3、网络模型支持YOLOv3/Mobilenetv2/TinyYOLOv2/人脸识别等 4、深度学习框架:支持TensorFlow/Keras/Darknet/caffe等主流框架 5、硬件参数: 主机模块的ON/OFF键*1:短按启动主机模块,长按6秒以上关闭主机模块 K210芯片的复位键*1:按下可重启K210芯片 K210芯片的BOOT键*1:除了BOOT功能外,也可以作为自定义功能按键使用 GC0328摄像头*1:出厂已安装,用于获取摄像头画面 CH340芯片*1:下载固件和串口调试功能 TFT屏幕*1:2.4寸TFT屏幕,分辨率:320*240 Type-C接口*1:供电、下载程序和串口调试 排针*32:连接拓展模块 TF卡槽*1:用于外接TF卡,储存数据(TF卡不超过64G); 内置锂电池:3.7V 600mAH |
|
3 | 板卡类 | 通用扩展板1 | 尺寸:74*60mm; 板载、9个4P接口,1个10P接口 |
4 | 通用扩展板2 | 尺寸:67*56mm;5V USB供电口、11个4P HY2.0标准接口,2路舵机专用接口 | |
5 | 智能模块组件类 | 按键模块 | 尺寸:42*28mm;HY2.0标准接口,2路轻触按钮 |
6 | RGB彩灯模块 | 尺寸:42*28mm;HY2.0标准接口,4个WS2812 RGB彩灯 | |
7 | 蜂鸣器模块 | 尺寸:42*28mm;HY2.0标准接口,1个无源蜂鸣器 | |
8 |
气压传感器 | 尺寸:42*28mm;HY2.0标准接口,1个BMP280传感器 | |
9 | 人体感应传感器 | 尺寸:42*28mm;HY2.0标准接口,1个BM412传感器 | |
10 | 直流电机驱动模块 | 尺寸:52*35mm;HY2.0标准接口,2路电机驱动;驱动芯片:TB6612;电机驱动工作电压可选; | |
11 | 光敏传感器 | 尺寸:42*28mm;HY2.0标准接口,1个光敏传感器 | |
12 |
温度传感器 | 尺寸:42*28mm;HY2.0标准接口,板载1个DS18B20温度传感器 | |
13 | 湿度传感器 | 尺寸:42*28mm;HY2.0标准接口,1个DHT11传感器 | |
14 | 烟雾传感器 | 尺寸:42*28mm;HY2.0标准接口,MQ-2,探测范围300-10000ppmm | |
15 | 智能模块组件类 | 电压传感器 | 尺寸:42*28mm;HY2.0标准接口,拨盘齿轮单联电位器;电压输出范围:0-3.3V |
16 | oled显示模块 | 尺寸:52*35mm;HY2.0标准接口,板载1个0.96英寸OLED屏128*64 | |
17 | 土壤湿度传感器 | 尺寸:68*20mm;HY2.0标准接口, | |
18 | 舵机 | SG90 9g舵机 | |
19 | 超声波测距模块 | 尺寸:42*28mm;HY2.0标准接口,含超声波传感器 | |
20 | IO Adapter板 | 尺寸:42*28mm;HY2.0标准接口,4P标准接口转2路3P接口 | |
21 | 配件类 | 铁质面板 | 尺寸:300*220*26.5mm |
22 | 磁柱 | 6mm高,10mm最大直径,含磁片 | |
23 | 直流减速电机 | TT马达,DC3-6V | |
24 | TF卡 | 16G | |
25 | 产品包装箱 | 360*470*125mm;带EVA 20度内衬 |
