所在位置：首页 > 产品展示 > 电子工艺实训设备正文

电子产品设计与应用实训平台,电子产品设计与应用实训装置,电子产品设计与应用实训设备适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电机及拖动技术>等多门课程的综合应用、创新实训要求。

[规格型号]：MY-112F

[产品名称]：电子产品设计与应用实训平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MY-112F 电子产品设计与应用实训平台

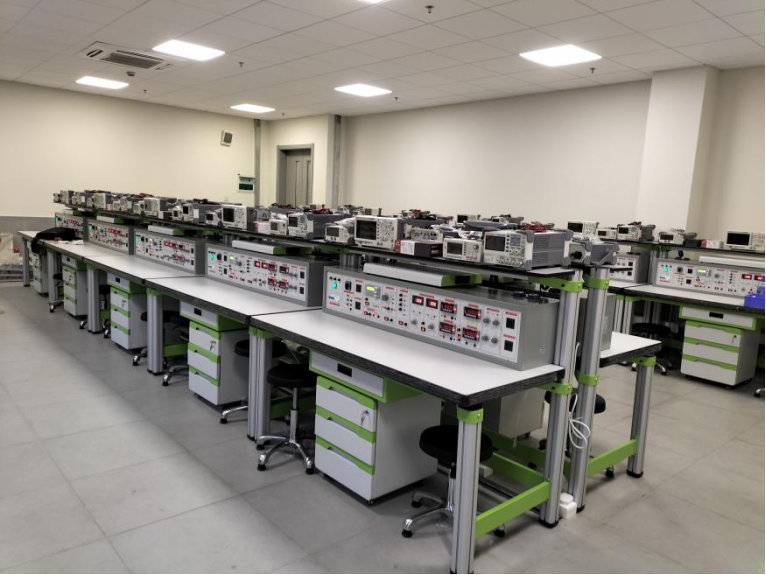

(参考图片)

一、产品概述：

电子产品设计与应用实训平台,电子产品设计与应用实训装置,电子产品设计与应用实训设备适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电机及拖动技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电工电子创新实训模块为磁吸式塑料有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、设备技术指标：
1、工作电源：三相五线 AC 3800V±10% 50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1400㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点：
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用磁吸式塑料有机盒，兼作实物示教，一举多得。电工电子单元模块包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

四、本设备各个功能模块单元功能构成：

装置由实训主机箱、仪器架、磁吸式实训基座、实验桌、移动矮柜、磁吸式透明创新实验模块（所有磁吸式透明创新实训模块储存在特制的磁吸式底板上，便于管理）、学生凳等组成。实训装置支架与实训桌可组合、可拆装。
（一）实训主机箱部分介绍：
实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表、日光灯接线端口等；主机箱控制面板左右及背部配有多组外部仪器交流工作电源插座。
1、三相交流电源模块
提供三相固定380V交流电源，三相固定220V交流电源及单相0～250V连续可调交流电源，配备1台单相调压器，规格为0.5kVA/0～250V。380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。
设有一路AC380V和多路AC220V交流电源接口，可为外配仪器设备提供工作电源。
2、低压交流电源模块
电压3－24V分七档可调，分3V，6V，9V，12V，15V，18V，24V输出，最大输出电流1.5A，电流表指示，同时提供双17V带中心抽头变压器一只。
3、稳流稳压电源模块
3.1.提供0～220V连续可调直流电源，电源输出处设有短路保护措施。
3.2.双路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电流表、电压表指示。
3.3.直流电源包括±15V、±12V及±5V等六路电源
★4智能型交直流测量仪表模块
4.1、智能交流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.2、智能交流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.3、智能直流电压表1只:测量范围：0-1000V,设置1V/10V/100V/1000V四档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.4、智能直流电流表1只：测量范围：0-5A,设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
4.5、多功能交流参数表1只：功率测量精度0.5级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。六位数码显示有功功率、无功功率、总功率、功率因数、电压、电流、负载类型，负载类型：L、R、C。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。
★5、DDS功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥5V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~2MHz, 采用键盘直接输入数字设定频率。
4）输出幅度采用电位器调节，正弦波输出具有0，20db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围,60MHz。
6、日光灯接线端口。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸：70×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成（非焊接工艺），外形美观，结构牢固耐用，放置示波器等测试仪器，实验过程中使用得心应手。仪器架底部安装实验用日光灯管，日光灯接线端口置于实训主机箱面板上，实训接线方便，日光灯工作状态便于观察。
（三）实训工具：配备常用的放大镜台灯、剥线钳、尖嘴钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、恒温电烙铁及烙铁架、焊锡丝、吸锡器等工具。
（四）实训桌：
外形尺寸为1600（长）*700（宽）*1400（高），实验桌一桌两座，实验桌中央配有磁吸式实训基座。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。实训桌设有一个抽屉，桌面采用不少于25mmE1级实木板材，耐油耐水浸泡不起泡、不开裂、不褪色，桌面板下设支撑框架，承受力不少于200kg。配备钢质喷塑储存柜，储存柜采用隐藏式拉手，抽屉配有与铝压铸框架连接构件相同颜色装饰条，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
（五）学生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
★（六）磁吸式电工电子实训模块 (具体可见表二)

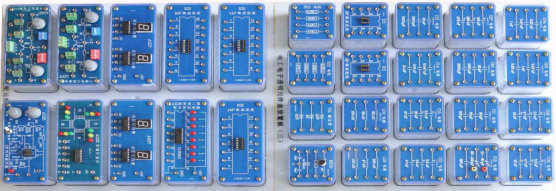

（透明电工电子元件模块示例图，140多只透明有机塑料封闭元件盒）

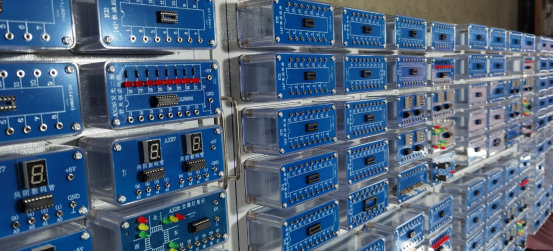

（部分磁吸式透明有机塑料封闭元件盒正反面图）

提供一套磁吸式电工电子实训模块（所有磁吸式透明创新实训模块储存在特制的磁吸式底板上，便于管理），可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块装有四个强力磁吸盘，与“磁吸式实训基座”配合实训操作。
磁吸式实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便地在“磁吸式实训基座”任意组合实训线路，以完成不同的实训项目等。
（七）实训线路板套件(1套／台)
1、电子报警器
2、电子门铃电路
3、光控电路
4、光控电路开关
5、航标灯
6、家用台灯调光电路
7、排风扇自动启闭电路
8、闪光灯
9、温控电路
10、音乐门铃电路
11、六管超外差式调频收音机
12、LED数字电子钟
13、多路抢答器等实训线
五、本设备可以完成的实训项目：
电工基础实训项目
（一）电气测量概述与直流电路部分
1、电气仪表的使用和测量误差的计算
2、电路元件伏安特性的测绘
3、未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用
4、电位、电压的测定及电路电位图的绘制
5、基尔霍夫定律的验证与应用
6、常用供电电路特点和电子电路最大功率输出条件的研究
7、实际直流稳压电源和直流稳流电源的研究
8、叠加定理的验证与应用―多信号叠加控制电路的研究
9、戴维南定理和电桥电路的应用―铜电阻温度计电路的研究
（二）交流电路部分
1、电阻电感串联电路（日光灯电路）的分析与研究
2、阻容移相电路的应用―调光台灯电路的研究（综合应用项目）
3、交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究
4、R.L.C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究
5、R.L.C串联谐振电路的
6、三相四线制负载电压，电流的测量
7、三相三线制对称负载星形及三角形接法时负载电压与电流的测定
（三）磁路自感、互感与变压器部分
1、自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法
2、互感电路的研究
3、单相变压器特性的研究
4、单相变压器并联运行特点的研究
（四）电路暂态过程
1、一阶电路暂态过程的研究
2、微分电路和积分电路及其应用
（五）模拟电子技术综合应用、创新实训项目
1、常用二极管的性能测试及应用
2、双极晶体管及场效管输出特性的测定
3、单管放大电路的研究
4、两极放大电路及负反馈放大电路的研究
5、助听器电路的调试（电子产品线路）
6、恒流充电电路（场效应管的应用）（电子产品线路）
7、三极管放大电路故障排除
8、整流、滤波及稳压电路的研究
9、直流稳压正、负电源电路的研究
10、典型复合互补OTL功率放大电路调试（电子产品线路）
11、OTL功率放大电路的故障排除
12、LM386集成音响功率放大电路及其应用（电子产品线路）
13、运算放大器基本运算电路
14、对由运放器组成的积分运算电路、微分运算电路
15、对由运放器组成的电压比较器传输特性的研究
16、气敏传感器制作烟雾报警器的制作与调试（电子产品线路）
17、方波、三角波和锯齿波发生器电路的研究与测试
18、三角波、方波及正弦波发生器的制作竞赛
19、RC（文式桥式）正弦波振荡器和制作与调试
20、电容三点式LC正弦波发生器
21、有源滤波电路研究
22、直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）
23、恒温控制电路的制作与调试（竞赛项目）（电子产品线路）
（六）数字电子技术综合应用、创新实训项目目录
一）数字电子技术基础实训项目
1、基本逻辑门电路功能测试
2、优先编码器功能测试
3、二进制译码器和数据选择器功能测试
4、全加器和超前进位全加器功能测试
5、数值比较器功能测试
6、七段码锁存/译码/驱动器功能测试
7、各类触发器功能测试
8、双向移位寄存器功能测试
9、二一五一十进制计数器功能测试
10、二位十进制计数/译码/驱动/显示电路
11、可逆十进制计数电路功能测试
12、N进制计数电路功能测试
13、555定时器基本应用电路
14、微分型单稳态触发器
15、集成单稳态触发器及其应用
16、集成施密特触发器及其应用
二）综合应用实训项目
1、声光控制节能路灯电路（电子产品线路）（综合应用）
2、8线数据传输电路（电子产品线路）（综合应用）
3、4位环形计数节拍发生器（电子产品线路）（综合应用）
4、秒脉冲信号发生器（电子产品线路）（综合应用）
5、救护车/消防车声响报警电路（电子产品线路）（综合应用）
6、D/A转换器将数码转换成单极性、双极性模拟电压
7、数控变频三角波—方波发生器
8、移位寄存器彩灯显示电路（电子产品线路）（综合应用）
9.、8位优先编码器抢答电路（电子产品线路）（综合应用）
10、触摸式密码电子锁电路（电子产品线路）（综合应用）
11、数字钟电路（电子产品线路）（综合应用）
12、二位十进制计数符合电路（电子产品线路）（综合应用）
13、交通灯控制电路（电子产品线路）（综合应用）
14、升/降阶梯波发生器（电子产品线路）（综合应用）
15、光电转换加/减计数电路（电子产品线路）（综合应用）
（七）电力电子技术及应用、创新实训项目
1、晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
2、单结晶体管触发电路
3、晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
4、晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
5、IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
6、双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
7、功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）
（八）焊接实训项目
1、电子报警器的焊接与调试
2、电子门铃电路的焊接与调试
3、光控电路的焊接与调试
4、光控电路开关的焊接与调试
5、航标灯的焊接与调试
6、家用台灯调光电路的焊接与调试
7、排风扇自动启闭电路的焊接与调试
8、闪光灯的焊接与调试
9、温控电路的焊接与调试
10、音乐门铃电路的焊接与调试
11、多路抢答器生产
1）多路抢答器元器件认识及测量
2）多路抢答器原理图识读及工艺文件填写
3）多路抢答器装配工具与准备工艺
4）多路抢答器主板焊接
5）多路抢答器主板调试
6）多路抢答器电路板检验
12、LED数字电子钟生产
1）LED数字电子钟元器件认识及测量
2）LED数字电子钟原理图的识读及工艺文件填写
3）LED数字电子钟的装配工具与准备工艺
4）LED数字电子钟主板焊接
5）LED数字电子钟主板调试
6）LED数字电子钟主板检验
13、六管超外差式调频收音机整机生产
1）调频收音机元器件认识及测量
2）调频收音机原理图识读及工艺文件填写
3）调频收音机常用装配工具与准备工艺
4）六管超外差式调频收音机主板焊接
5）六管超外差式调频收音机整机调试
6）六管超外差式调频收音机整机检验
7）六管超外差式调频收音机整机包装

六、本设备的配置：

序号	产品名称	型号规格	数量	单位	备注
1	实训桌		1	张	铝合金框架
2	实训主机箱		1	台	铁质
3	磁吸式实训基座		1	套
4	仪器架		1	套
5	配套工具		1	套	表一
6	磁吸式透明创新实训元件盒	配有5块磁吸式储存板	1	套	表二
7	实训线路板	1、电子报警器 2、电子门铃电路 3、光控电路 4、光控电路开关 5、航标灯 6、家用台灯调光电路 7、排风扇自动启闭电路 8、闪光灯 9、温控电路 10、音乐门铃电路 11、六管超外差式调频收音机 12、LED数字电子钟 13、多路抢答器等实训线路板。	1	套
8	实训连接线		1	套
9	储存柜		1	个
10	学生凳		2	张
11	指导书		1	本
12	配套教学资源		1	套	附件

表一：配套工具

序号	名称	型号/规格	单位	数量
1	恒温电烙铁及烙铁架	60W	套	1
2	斜口钳	6寸	把	1
3	尖嘴钳	6寸	把	1
4	十字螺丝刀	新发	把	1
5	一字螺丝刀	新发	把	1
6	放大镜台灯		套	1
7	吸锡器		把	1
8	小镊子		把	1
9	剪刀		把	1

表二：电工电子透明创新模块（要求储存在特制的磁吸式底板上，便于管理）

序号	产品名称	型号规格	产品代号	单位
1	RJ水泥电阻(5W)	51Ω	R01	1块
	RX线绕电阻(5W)	200Ω
		100Ω
2	RJ金属膜电阻(2W)	330Ω	R02	1块
		470Ω
		510Ω
3	RJ金属膜电阻(2W)	330Ω	R03	1块
		510Ω
		680Ω
4	RJ金属膜电阻(2W)	1K	R04	1块
		2K
		3.3K
5	RJ金属膜电阻(2W)	3.3K	R05	1块
		4.7K
		6.8K
6	RJ金属膜电阻(2W)	10K	R06	3块
		22K
		47K
7	锰铜丝电阻(3A)	0.1Ω	R07	1块
		0.2Ω
		0.4Ω
8	RT碳膜电阻(1W)	1Ω	R08	1块
		4.7Ω
		10Ω
		27Ω
9	RT碳膜电阻(1W)	39Ω	R09	1块
		47Ω
		56Ω
		68Ω
10	RJ金属膜电阻(1W)	100Ω	R10	1块
		150Ω
		200Ω
		300Ω
11	RJ金属膜电阻(1W)	390Ω	R11	1块
		470Ω
		560Ω
		680Ω
12	RJ金属膜电阻(1/2 W)	560Ω	R12	1块
		820Ω
		1K
		1K
13	RJ金属膜电阻( 1/2 W)	1.2K	R13	1块
		2K
		2.7K
		3K
14	RJ金属膜电阻( 1/2W)	4.7K	R14	1块
		5.1K
		6.8K
		8.2K
15	RJ金属膜电阻( 1/2W)	10K	R15	1块
		15K
		27K
		33K
16	RJ金属膜电阻( 1/2W)	51K	R16	4块
		56K
		62K
		68K
17	RJ金属膜电阻( 1/2W)	100K	R17	4块
		270K
		390K
		470K
18	RJ金属膜电阻( 1/2W)	820K	R18	1块
		1M
		2.2M
		10M
19	RJ金属膜电阻(1/2W)	120Ω	R19	1块
		180Ω
		220Ω
		620Ω
20	RJ金属膜电阻( 1/2W)	1.5K	R20	1块
		2.2K
		2.7K
		3.9K
21	RJ金属膜电阻( 1/2 W)	6.2K	R21	1块
		20K
		24K
		47K
22	RJ金属膜电阻( 1/2W)	51K	R22	1块
		150K
		220K
		3M
23	RJ金属膜电阻( 1/2W)	510K	R23	2块
		1.1M
		2M
		2M
24	CL聚脂膜电容	1000pF	C01	2块
		2200 pF
	CBB聚丙烯膜电容	3300 pF
25	CBB聚丙烯膜电容	4700 pF	C02	2块
		0.01μF
		0.022μF
26	CBB聚丙烯膜电容	0.033μF	C03	4块
		0.047μF
		0.1μF
27	CBB聚丙烯膜电容	0.22μF	C04	1块
		0.47μF
		1μF
28	CBB聚丙烯膜电容	0.47μF	C05	1块
		1μF
		0.33μF
29	CD铝电解电容(50V DC)	3.3μF	C06	2块
		4.7μF
		10μF
30	CD铝电解电容(50V DC)	100μF	C07	1块
		220μF
		470μF
31	CBB聚丙烯膜电容	0.5μF （450V AC）	C08	1块
		1.0μF （450V AC）
32	CBB聚丙烯膜电容	2.0μF (450V AC)	C09	1块
		4.0μF (450V AC)
33	CC瓷片电容	20 pF	C10	1块
		1500 pF
	CBB聚丙烯膜电容	2200 pF
34	CC瓷片电容	20 pF	C11	1块
	CBB聚丙烯膜电容	33 pF
		100 pF
35	可调电容	10～60 pF	C12	1块
		220 pF
		20～120 pF
36	CC瓷片电容	20 pF	C13	1块
	CL聚脂膜电容	2200 pF
		5600 pF
37	CBB聚丙烯膜电容	0.047μF	C14	1块
		0.01μF
		0.1μF
38	CD铝电解电容(50V DC)	2.2μF	C15	2块
		33μF
		47μF
39	WX线绕电位器（WX050）	100(5W)(去盖)	RP1	1块
40	WH碳膜电位器（WH118）	470(2W)(去盖)	RP2	1块
41	WH碳膜电位器(WH118)	1K (2W)	RP3	1块
42	WX线绕电位器(WX14-12)	4.7K(1W)(去盖)	RP5	1块
43	WH碳膜电位器(WH5)	10K (1/2W) (去盖)	RP6	1块
44	WH碳膜电位器(WH5)	22K(1/2W)	RP7	1块
45	WH碳膜电位器(WH5)	33K(1/2W)	RP8	1块
46	WH碳膜电位器(WH118)	47K (2W)	RP9	1块
47	WH碳膜电位器(WH118)	100K (2W)	RP10	1块
48	WH碳膜电位器(WH118)	470K (2W)	RP11	1块
49	WH碳膜电位器(WH118)	1M (2W)	RP12	1块
50	绕线式电位器（WXD3-12）	1K (2W)	RP13	1块
51	线绕电感	电感L=30mH	L01	1块
52	线绕电感	电感L=100mH	L02	1块
53	色码电感	22μH	L03	1块
		82μH
		180μH
54	荧光灯整流器	8W	L04	1块
55	色码电感	330μH	L05	1块
	柱形电感	47μH
	色码电感	100μH
56	脉冲变压器（单双脉冲）	KMB-0021	T05	1块
57	集成底座	8P	IC1	2块
58	集成底座	14P	IC2	5块
59	集成底座	16P	IC3	4块
60	集成底座	18P	IC4	2块
61	集成底座	20P	IC5	1块
62	集成底座	28P	IC7	1块
63	单向击穿二极管(稳压管)	1N4728A(3.3V 1W)	VS1	1块
		1N4733A (5V 1W)
		1N4735A(6.2V 1W)
64	单向击穿二极管(稳压管)	1N4738A(8.2V 1W)	VS2	1块
		1N4740A(10V 1W)
		1N4742A(12V 1W)
65	双向稳压管 (1W)	5V	VS3	1块
		8.2V
		10V
		12V
66	整流二极管	1N4007×4	VD1	1块
67	开关二极管	1N4148×2	VD2	1块
	肖特基二极管	1N5818
		1N5819
68	三极管	TIP42C	VT1	1块
		BU406
	散热器	ST25×2
69	三极管	9012	VT2	1块
		TIP41C
	散热器	ST25×1
70	三极管	9013	VT3	1块
		TIP41C
	散热器	ST25×1
71	晶闸管	BT151	VT4	1块
	场效应管	3DJ7
	散热器	ST25×1
72	增强型场效应管	IRF630 (N沟道)	VT5	1块
		IRF9620(P沟道)
	散热器	ST25×2
73	IGBT管	10N60×2	VT6	1块
		1N4148×2
	散热器	ST25×2
74	晶闸管电路	（51Ω、0.1μF、BT151、FU）×3	VT7	1块
	散热器	ST25×3
75	双向触发二极管	BD3	VT8	1块
	双向晶闸管	BT135
	散热器	ST25×1
76	仪表开关	KN32B	S1	1块
77	按钮开关	AN4	S2	1块
78	钮子开关	KNX1×2	S3	1块
79	白炽灯座		HL1	3块
80	镇流器		L04	1块
81	启辉器		HL3	1块
82	指示灯	6.3V	HL4	1块
83	熔断丝		FU	1块
84	电流表插座		SW	3块
85 86	共阴数码管	0.5吋	BX01	1块
	电阻	300Ω×8个
87	稳压集成	LM337	BX04	1块
		LM317
	散热器	ST25×2
88	MIC声电传感器	CZN-15EN	BX05	1块
	石英晶体振荡器	32.768石英晶体
		10MΩ电阻
		33 pF电容器×2
89	扬声器	8Ω	BX06	1块
90	蜂鸣器	TMB12A12	BX07	1块
	LED	5个大（红）
	电阻	100Ω/0.25W
91	气敏元件	QM-J3	BX08	1块
92	三极管插座	127-3T	BX09	1块
	元件插座
93	元件插座	127-2T×4	BX10	1块
94	音乐芯片	JD9300Y	BX11	1块
	纽子开关	KNX1
95	保险丝	FU	AX1稳压管稳压电路	1块
	二极管	1N4007×4
	电容	1000μF /50V
		100μF /35V
		0.1μF
	稳压管	1N4733 (5.1V)
96	电位器	4.7K(WH5) ×2	AX2信号叠加控制单元	1块
	电阻	6.8K/0.25W
		2.7K/0.25W
		3.3K/0.25W
		10K/0.25W
	三极管	9013
97	电阻	100Ω/0.25W×2	AX3铜电阻温度计电路	1块
		39Ω/0.25W
		33Ω/0.25W
	温度传感器	LM35
	珐琅电阻	RX20-10W 20Ω
	纽子开关	KNX1×2
	电位器	470Ω(WH5)
	铜电阻	Cu-50
98	直流数字毫伏表	0～2000mV	AX4直流数字毫伏表	1块
99	保险丝	FU	AX5 直流恒压源	1块
	二极管	1N4007×4
	电容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散热器	ST25×1
100	稳压管	1N4733A×2	AX6直流恒流源	1块
	电阻	100Ω/0.25W
		27Ω/0.25W
		510Ω/0.25W
	电位器	4K7(WH5)
	三极管	TIP42C
	散热器	ST25×1
101	电位器	10K（WH5）×2	AX9运放电路	1块
	二极管	1N4148×2
	电容	10μF /35V
	集成	OP07
	集成底座	8P
102	集成运放	LM358	AX10双运放电路	1块
	集成底座	8P
103	继电器	GZR-2 12V	AX11继电器驱动电路	1块
	三极管	9013
	二极管	1N4148
104	电容	1000μF/50V×2	AX12 78系列稳压源	1块
		0.33μF×2
	插座	127-3T
105	电容	1000μF/50V×2	AX13 79系列稳压源	1块
		0.33μF×2
	插座	127-3T
106	电位器	22K(WH5)	AX14 单结晶体管触发电路	1块
	单结晶体管	BT33
	电阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三极管	9013
	二极管	1N4148Ω×2
107	功放	LM386	AX15功率放大集成电路	1块
	电阻	10Ω/0.25W×2
	电容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
108	集成	MC34063A	AX16集成转换器	1块
	集成底座	8P
109	拨码开关	红(5T) 蓝(4T)	AX17单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
110	拨码开关	红(5T) 蓝(4T)	AX18单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
111	光电开关	1A05HR×2	AX20电动机测速	1块
	磁性电机	385
	固定支架	配套
112	钮子开关	KNX1×2	AX21 0-1置数单刀双掷开关	1块
113	集成	CD4011	AX22单脉冲信号	1块
		CD1413
	集成底座	14P
		16P
	电阻	100Ω/0.25W×4
		51Ω/0.25W×4
	复位开关	AN4×2
	LED	红×2 绿×2
114	电阻	100K/0.25W×10	AX23触摸式编码开关	1块
	钮子开关	KNX1
	轻触开关	（6×6×4.3） ×10
115	电阻	51K/0.25W×10	AX24 8421拨码盘	1块
	夹板	KAS-3
	8421拨码开关	KAS-3×2
	二极管	1N4148×8
116	集成	555	AX25 CP时钟脉冲源	2块
	集成底座	8P
	电位器	100k(WH5)×2
	电阻	10k/0.25W×2
		300Ω/0.25W
	二极管	1N4007×2
	电容	10μF/35V
		0.1μF
		0.01μF
	钮子开关	KNX1
	LED	红（5个大）
117	电阻	100Ω/0.25W×7	AX26发光二极管及驱动	1块
	集成	62083
	集成底座	20P
	LED	红×8
118	集成	CD4511	AX27共阴数码管	3块
	集成底座	16P
	电阻	100Ω/0.25W×14
	共阴数码管	0.5寸×2
119	LED	红×4 绿×4黄×4	AX28交通灯电路	1块
	电阻	51Ω/0.25 W×6
	集成	CD1413
	集成底座	16P
120	直流数字毫安表	0～2000mA	AC-A1直流数字毫安表	1块
121	指针微安表	100μA		1块

友情提示：
1、设备验收：各采购单位收货时请检查电子产品设计与应用实训平台的货品外观，核实电子产品设计与应用实训平台的数量及配件，拒收处于受损状态的电子产品设计与应用实训平台；
2、设备质保：茂育将为各采购单位提供电子产品设计与应用实训平台说明书内的质保条件和质保期，在质保范围内提供对电子产品设计与应用实训平台的免费维修，超出条件承诺时提供对电子产品设计与应用实训平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电子产品设计与应用实训平台的选型错误或购买设备数量错误，造成电子产品设计与应用实训平台的退换货要求，将不被接受；
4、设备货期：电子产品设计与应用实训平台发货期为参考值，如您需要了解电子产品设计与应用实训平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电子产品设计与应用实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电子产品设计与应用实训平台的技术咨询。

找不到想找的产品?请点击产品展示

上一篇：电子装调与人工智能创新考核实训装置下一篇：返回列表

上海茂育科教设备有限公司

13918521958

产品类别 PRODUCT

联系我们 CONTACT

电子工艺实训设备News

MY-112F 电子产品设计与应用实训平台

找不到想找的产品?请点击产品展示

推荐阅读News

案例展示Case
