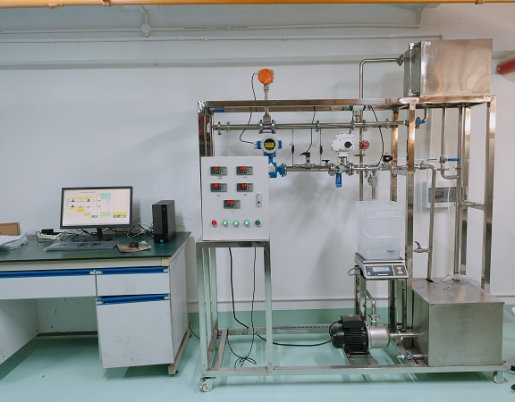

液体流量仪表标定实验装置,液体流量仪表标定实验设备,液体流量仪表标定实验台主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。

[规格型号]：

[产品名称]：液体流量仪表标定实验装置,液体流量仪表标定实验设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

一、产品概述：
液体流量仪表标定实验装置,液体流量仪表标定实验设备,液体流量仪表标定实验台是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。
虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，但是在实验室或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。
本装置主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。
二、技术参数
1、流量范围：1～10m3/h
2、压力：1.6MPa介质：水
3、仪表测量精度：0.5级
4、电源：380V 16A
5、输出信号：4～20mA
6、涡街流量计，检测介质温度-20~250℃，精度等级：液体≤1%，测量范围液体3~10m3/h,可正偏。
7、涡轮流量计，检测介质温度-20~120℃，精度等级：≤0.5%，测量范围4~10 m3/h。
8、电磁流量计，检测介质温度-15~100℃，精度等级：≤0.5%，最大测量流量10 m3/h
9、板孔流量计，检测介质温度-15~250℃，精度等级：≤1%，公称压力2.5MPa.
10、功能齐全，使用方便，数据采集过程全部由计算机控制，达到数据显示和绘图同步进行
三、配置清单：

序号	名称	型号规格	数量
一、水路系统
1	水泵	不锈钢	1台
2	截止阀	闸阀，排污阀，排气阀，过滤器等	5只
3	管路	塑钢管，接头，不锈钢管，法兰，连接件	1套
4	高位水箱	不锈钢	1只
5	水槽	不锈钢	1只
6	机架结构	不锈钢，自制	1套
二、电子称重单元
1	电子秤	串口通讯，9903-15kg/9903-15kg	1台
2	称量筒	不锈钢	1只
三、数据采集系统
1	数据采集单元	自制	1台
2	数据传输电缆	RS232/485，支持MODBUS协议	1只
3	信号线	RVVP 2×0.75	1批
4	温度传感器	PT100	2只
四、测量控制单元
1	计算机	OptiPlex 380; 2009W 20英寸 HAS 宽屏显示器	1套
2	有机玻璃板	具体外形尺寸见图纸	1套
3	比例调节阀	φ20	1只
4	电磁阀	φ20	2只
5	电气辅材	空气开关，漏电保护器，电线，光电隔离模块，线槽	1套
五、待校准流量计
1	孔板流量计	φ20 一体化孔板流量计	1套
2	涡街流量计	φ20 LUGB系列涡街流量计典型产品	1套
3	涡轮流量计	φ20 LW系列液体涡轮流量计	1套
4	电磁流量计	φ20 LD系列电磁流量计典型产品	1套
