铝槽式铁桌气动PLC控制实验台,气动PLC控制实验装置,气动PLC控制实验设备是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。

[规格型号]：MYYA-25B

[产品名称]：铝槽式铁桌气动PLC控制实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

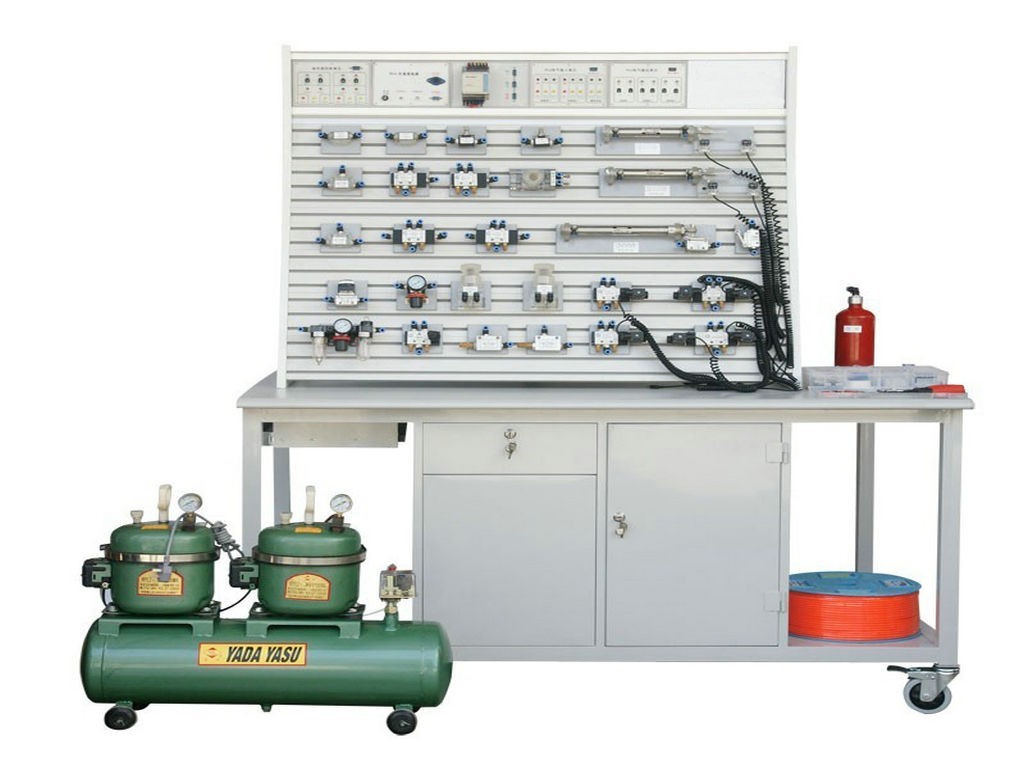

MYYA-25B 铝槽式铁桌气动PLC控制实验台

一、产品概述
铝槽式铁桌气动PLC控制实验台,气动PLC控制实验装置,气动PLC控制实验设备是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
计算机另行配置，本设备不包含在内。

二、实验台特点：
1、实验设备采用了铁桌铝槽结构，实验元件可自由安装移动，灵活性大。
2、实验气动元件均装有铝制专用底板，实验时组装快捷，方便。
3、实验电气控制采用低压直流24V电源，实验回路控制安全。
4、电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。
三、技术参数
1、PLC可编程序控制器：三菱FX1s-14MR型主机(可根据客户要求选择，8输入6输出，继电器型)
2、交直流电源：输入 AC 220V 输出：DC24V/2A

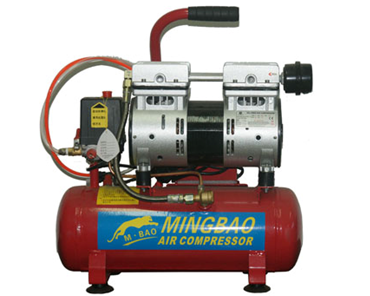

3、空气压缩机(MB-550W-9 单头静音气泵)电源：AC220V 电机功率：550W×1只，气罐容积：110L/min 额定输出气压 0.7MPa。
空气压缩机：

5、实验台外形尺寸： 1500mm×1000mm×820mm
6、实验支架尺寸：1140mm×600mm×920mm
四、基本配置
(一)气动元件配备(都固定在元件配置板上)：

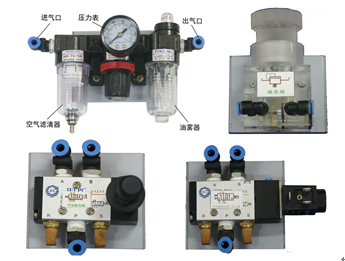

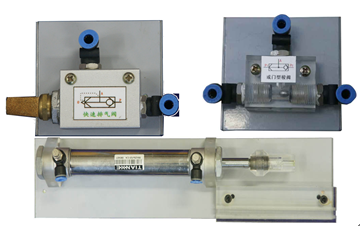

空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关(常闭、常开)等。

(二)电气模块：
1、直流24V(2A)电源单元
2、PLC可编程序控制器
3、PLC电气控制输入单元
4、PLC电气控制输出单元
5、继电器控制单元
(三)附件
菲力格-300专业工具配件箱
五、基本实验回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸的调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回
16、直线缸，旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
六、标准配置清单：

序号	分类	项目	型号规格	配置数量	备注
1	气源	压缩机	MB-550W-9 单头	1只
2	实验台	实验桌	本公司设计制造	1张
3		实验支架	本公司设计制造	1只
4		气管	PU气管6×4	100米
5		元件固定配置板	本公司设计制造	2×2块
6	气动组合元件	手动换向阀	4H210-08	2×1只	木桌型配在桌内
7		单作用缸	QGX25×100	2×1只
8		双作用缸	QGX25×100	2×2只
9		微动行程开关（含连接电缆插头）	装在双作用缸上	2×4只
10		旋转气缸	本公司设计制造	2×1只
11		单向节流阀	JSC601	2×7只	装在各种气缸体上
12		减压阀（带压力表）	AR2000	2×1只
13		气容	本公司设计制造	2×1只	木桌型配在桌内
14		三联件	AC2000三联件	2×1只
15		单电磁换向阀（二位二通）-配连接线	2V025-08（DC24V）	2×1只
16		单电磁换向阀（二位三通）-配连接线	3V210-08（DC24V）	2×1只
17		单电磁换向阀（二位五通）-配连接线	4V210-08（DC24V）	2×2只
18		双电磁换向阀（二位五通）-配连接线	4V220-08（DC24V）	2×1只
19		双电磁换向阀（三位五通）-配连接线	4V230-08（DC24V）	2×1只
20		单气控换向阀（二位五通）-配连接线	4A210-08	2×2只
21		双气控换向阀（二位五通）-配连接线	4A220-08	2×2只
22		顺序阀	本公司设计制造	2×1只
23		行程阀（按钮）不带锁	MOV-3A	2×1只
24		或门型梭阀（有机玻璃）	本公司设计制造	2×2只
25		快速排气阀	KP-L8	2×2只
26		单向阀（有机玻璃）	本公司设计制造	2×2只
27		单向节流阀	RE-02	2×2只
31		机控行程阀(其一改垂直方向，A口朝上)	MOV-2	2×2只	其一只装在缸体上
32		气压自动开关（0.5-1.0MPa）		2×1只
33		双齿轮齿条同步机构	本公司设计制造	2×1付
35	电器	PLC直流电源单元（DC：24V）		2×1只	装在台上AC:220V/DC:24V
36		PLC编程器控制单元	可根据用户要求配置	2×1只	装在台上，标配:三菱FX1s-14MR
37		PLC电器输入单元		2×1只	装在台上
38		PLC电器输出单元		2×1只	装在台上输出:DC24V
39		继电器控制输出单元		2×1只	装在台上输出:DC24V
41		单元电器连接电缆		2×3条	其中电源连接2条
42		220V电源线		2×1条
43		墙壁插座	四位250V、10A	2×1只
44		PLC编程通讯电缆	可根据用户要求配置	2×1条
45	工具配件盒	专用工具配件箱	菲力格-300 300×200×62	2只
46		螺丝刀6×100(一字、十字)、尖嘴钳、螺丝刀3× 80(一字、十字)、卷笔刀、活动板手150×19、剪刀、内六角扳手M4、M5、M6、气管助拔器		各2只
47		三通及L形支架（T型三通）	Ø6、	12只
48		五通及L形支架	Ø6	8只
49		气孔塞头	Ø6	50只
50		内六角螺丝M6×15=20只 M6×25=20只铝槽T形螺母 30只		2套
51		Y型减径三通Ø8-2×Ø6 1只（气泵上）生料带1个、保险丝2.5A 5只微动行程开关（配件）2只、皮管定位压板4只601-Ø6、602-Ø6气动弯头各1只		2套
52	资料	实验指导书	本公司设计制造	2册
53	资料	软件光盘	PLC编程软件及应用程序	1碟

友情提示：
1、设备验收：各采购单位收货时请检查铝槽式铁桌气动PLC控制实验台的货品外观，核实的铝槽式铁桌气动PLC控制实验台及配件，拒收处于受损状态的铝槽式铁桌气动PLC控制实验台；
2、设备质保：茂育将为各采购单位提供铝槽式铁桌气动PLC控制实验台说明书内的质保条件和质保期，在质保范围内提供对铝槽式铁桌气动PLC控制实验台的免费维修，超出条件承诺时提供对铝槽式铁桌气动PLC控制实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致铝槽式铁桌气动PLC控制实验台的选型错误或购设备数量错误，造成本设备的退换货要求，将不被接受；
4、设备货期：铝槽式铁桌气动PLC控制实验台发货期为参考值，如您需要了解本设备的精确货期，请与上海茂育的销售人员联系；

5、如各采购单位对铝槽式铁桌气动PLC控制实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本设备的技术咨询。
