台虎钳实测绘图组合训练装置,台虎钳实测绘图组合训练设备,台虎钳实测绘图组合训练箱以精制小型台虎钳为核心测绘对象，配套游标卡尺、千分尺、螺纹样板、圆弧样板及拆装工具，支持拆装、零件测绘、标准件选型、装配图/零件图绘制、CAD绘图及三维建模等全流程训练。适用于职业院校机械制图课程复杂夹持机构测绘与装配表达教学。

[规格型号]：MY-592

[产品名称]：台虎钳实测绘图组合训练装置

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

MY-592台虎钳实测绘图组合训练装置

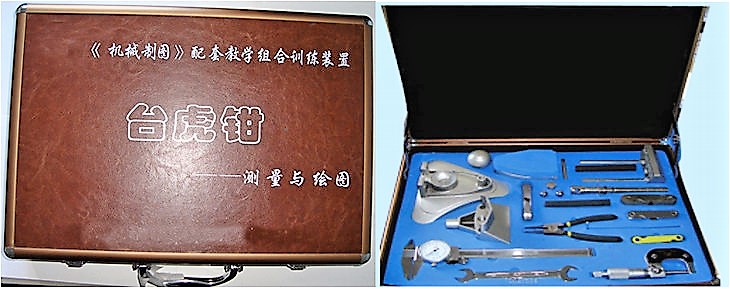

（参考图片）

一、产品概述：
台虎钳实测绘图组合训练装置以精制小型台虎钳为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握复杂机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型台虎钳（一台）。
1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以台虎钳为载体，融合了精密螺纹传动、夹紧机构、机械装配等多方面知识，实现“理实虚”一体化教学。
4、结构典型：包含梯形螺纹、精密配合、钳口导向等典型机械设计元素，便于学生理解复杂部件的工作原理与表达方法。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型台虎钳（一台）
（1）台虎钳尺寸：≥148.5X146X152（mm）；
（2）钳口最大移动尺寸：≥50mm；
（3）螺距：≥L=1.25mm；
（4）精度等级：≤7(GB10095-2018)。
4、测量工具：游标卡尺、外径千分尺、螺纹样板、圆弧样板。
5、组装工具：外六角扳手、内六角扳手、外卡钳、螺丝刀。
6、信息化教学资源
（1）实训指导书；
三、训练内容
训练一：台虎钳组装训练；
训练二：台虎钳零件尺寸测绘；
训练三：台虎钳标准零件选定；
训练四：台虎钳装配图绘制；
训练五：台虎钳零件图绘制；
训练六：台虎钳图纸文件整理；
训练七：台虎钳CAD绘制；
训练八：台虎钳三维建模。
四、训练模式
1、看图找物训练；
2、台虎钳拆装训练；
3、台虎钳工程绘图训练；
4、台虎钳CAD绘制
5、三维建模训练。

服务与售后保障：
1.货品验收：请您收货时仔细检查台虎钳实测绘图组合训练装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
