齿轮泵实测绘图组合训练装置,齿轮泵实测绘图组合训练设备,齿轮泵实测绘图组合训练箱以精制小型齿轮泵为核心测绘对象,配套游标卡尺、千分尺、螺纹样板、圆弧样板及拆装工具,支持拆装、零件测绘、标准件选型、装配图/零件图绘制、CAD绘图及三维建模等全流程训练。适用于职业院校机械制图课程流体机械测绘与装配表达教学。

[规格型号]：MY-593

[产品名称]：齿轮泵实测绘图组合训练装置

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

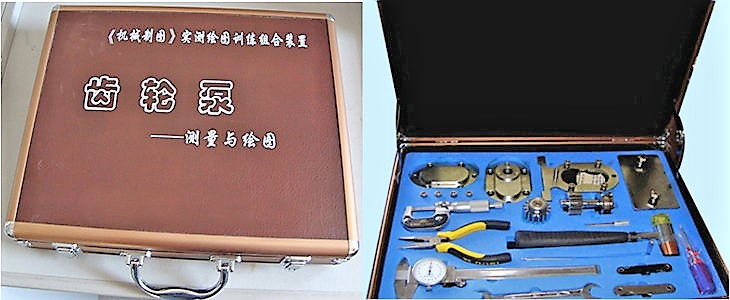

MY-593齿轮泵实测绘图组合训练装置

（参考图片）

一、产品概述：
齿轮泵实测绘图组合训练装置以精制小型齿轮泵为核心测绘对象，通过实体拆解、测量与绘图训练，帮助学生掌握流体机械部件的视图表达、尺寸标注、技术要求及装配图绘制等核心技能，包含精制小型齿轮泵（一台）。
1、收纳方式：配套硬质收纳盒，内置定位槽，便于分类存放与携带。
2、适用场景：高校、职业院校机械类专业《机械制图》课程的课堂实训与课后练习。
3、综合性强：以齿轮泵为载体，融合了齿轮传动、流体密封、精密装配等多方面知识，实现“理实虚”一体化教学。
4、结构典型：包含渐开线齿轮、泵体密封、轴系支撑等典型机械设计元素，便于学生理解流体机械的工作原理与表达方法。
二、产品参数
1、外形尺寸：≥40×30×8cm（含硬质收纳盒整体尺寸）。
2、重量：≥5(kg)。
3、测绘（零）部件：精制小型齿轮泵（一台）
（1）齿轮泵尺寸：≥120X90X122（mm）；
（2）中心距：32±0.02（mm）；
（3）模数：≥m=2；
（4）速比：≥1:1。
4、精度等级：≤7-7-8(GB10095-2018)。
5、测量工具：游标卡尺、外径千分尺、螺纹样板、圆弧样板。
6、组装工具：专用锒头、外六角扳手、内六角扳手、尖嘴钳、螺丝刀、专用拆装销。
7、信息化教学资源
（1）实训指导书；
三、训练内容
训练一：齿轮泵组装训练；
训练二：齿轮泵零件尺寸测绘；
训练三：齿轮泵标准零件选定；
训练四：齿轮泵装配图绘制；
训练五：齿轮泵零件图绘制；
训练六：齿轮泵图纸文件整理；
训练七：齿轮泵CAD绘制；
训练八：齿轮泵三维建模。
四、训练模式
1、看图找物训练；
2、齿轮泵拆装训练；
3、齿轮泵工程绘图训练；
4、齿轮泵CAD绘制
5、三维建模训练。

服务与售后保障：
1.货品验收：请您收货时仔细检查齿轮泵实测绘图组合训练装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
