柜式空调实训考核装置,柜式空调实训考核设备,柜式空调实训考核台适用于“制冷原理及应用”、“制冷空调技术“制冷空调设备维修与操作”等教学实训要求；集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

[规格型号]：MYN-508M

[产品名称]：柜式空调实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

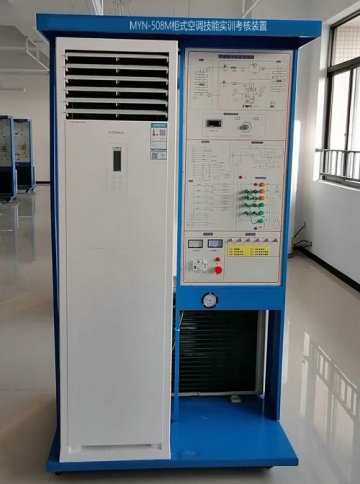

MYN-508M 柜式空调实训考核装置

一、产品概述：
柜式空调实训考核装置,柜式空调实训考核设备,柜式空调实训考核台是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。
二、装置特点：
1、整个系统真实柜式空调, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2、装置直观展示了柜式空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。
3、配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个柜式空调系统的实时工作状态一目了然；主面板中间印有柜式电气控制系统原理图，并设有相应测试点；屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态
4、本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作
三、技术参数：
1．工作电源：AC220V 50Hz±5%
2．外形尺寸：1100mm×800mm×1800mm
3．整机功耗：1100W
4、适用电压范围：160V～253V
5、最大遥控距离8m，角度90度。
6、噪声：内机37-44dB，外机是55-65dB。
7、环境温度：-5℃—40℃
8、相对湿度：≤85%（25℃）
四、装置的基本装备：
1、电源、仪表控制屏控制屏为铝合金结构，铝质面板，为实训提供交流电源、各种测试仪表及实训器件等。
1）交流电源控制单元：
单相三线制220V交流电源供电，交流电压表2只测量范围０～250V，用于监测电网电压，交流电流表1只测量范围分别为０～10A，用于观测系统启动电流及监测系统正常工作电流。
2）制冷系统压力检测单元：
提供1只真空压力表，测量范围分别为-0.1～3.8MP；
温度检测单元：提供三位半数字温度表4只，，显示不同点的温度变化情况。
3）电流型漏电保护装置1套：
对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
2、实训台；
实训桌为铝合金双层亚光密纹喷塑结构、防水、耐磨高密度板,结构坚固，造形美观大方；，桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定，有利于实训室的布局。
3、故障：
提供模拟空调与模拟多个故障打接线点，提供常见的空调电气节电路连接，用来模拟系统的故障；设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量，满足多点故障设置要求。
4、POR01模块装置：
手机APP请扫描主机开机时显示的软件二维码或APP”下载安装后再添加设备进行操控使用。可视化配网，创新物联网配网UI界面设计，简单易操作，方便从员快速使用设备：使用手机APP联网远控远测不限距离。
1）强大的APP数据功能，智能APP控制软件。手机智能生活APP联网远近控制、主可同步数据测量。功能曲线、图集中表：过功值、过压值、超限值、超限恢复延时功能,还可以通过APP实时显示/历史数据如：电流测量、电压、电能、功率数据、功率因数数据；
2）多模式群组管理控制：一台手机可以控制112台设备远程控制监控实验台，同时支持多台手机控制一个实验台功能；
3）语言功能：支持中文/英文语言选择；
4）智能AI语音控制：可通过智能APP、电脑PCOTA蓝牙、智能终端天猫小度等、智能音箱、通过全铜磁保持继电器控制输出功能（静态功率可以为0）确保控制安全；
5）分时计量：根据时间分别计算系统显示用户数据和控制动态；
*4）屏幕翻转功能：可以实现液晶四方翻转：可以向左向右向下、向上翻转，方便使用；
5）装置功能：电压 AC50-320V、电流范围0-100A、功率：0-30000W、频率0-50HZ、功率因数0.00-1.00PF、测量精度1.0、WIFI联网支持远程控制、语音控制：支持、控制输出：1路10A、过渡保护：断开、欠压保护：断开；
6）曲线历史数据：TFT真彩屏IPS高清显示电流测量、电压、电能、功率数据、功率因数数据；
7）APP数据：电流测量、电压、电能、功率数据、功率因数数据；
8）APP报表功能：可以提供日报表、月报表、年报表功能等统计数据。APP功能：WIFI联网支持远程控制手机不限距离、通过智能APP可以实现远程测量、远程设定、历史曲线、实验台安全实时监测实验平台；
9）实验台过值报警功保护能：对实验台进行过压、低压、过流过阀值后，系统可以通过喇叭与显示界面发出双层报警声音执行并动作；
10）TFT真彩屏IPS高清显示；
11）系统：包含账号管理、设备管理、报修管理、用户管理，实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间；
12）电压：支持电压220V50HZ/380V50HZ；
*13）环境数据：支持显示实验台实时温度显示，环境空气质量显示PM2.5显示；
*14）提供设以下安全报告截图：A、电击媓量和危险防护安全、B、SEVL电路、C受限制电源、D发热要求、E异常工作和保护条件。
五、实训项目：
1、技工基本技能实训；
2、专用工具的基本操作；
3、空调系统管件焊接；
5、柜式空调冷系统的抽真空与充注制冷剂R22；
6、柜式空调主控板电路原理；
7、柜式空调故障与分析；
8、柜式空调的安装与维修；
9、内机不工作故障；
10、外风机不工作，压缩机保护故障；
11、电源故障；
12、传感器故障。

友情提示：
1、设备验收：各采购单位收货时请检查柜式空调实训考核装置的货品外观，核实的本设备及配件，拒收处于受损状态的柜式空调实训考核装置；
2、设备质保：茂育将为各采购单位提供柜式空调实训考核装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对柜式空调实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致柜式空调实训考核装置的选型错误或购设备数量错误，造成柜式空调实训考核装置的退换货要求，将不被接受；
4、设备货期：柜式空调实训考核装置发货期为参考值，如您需要了解柜式空调实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对柜式空调实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关柜式空调实训考核装置的技术咨询。
