卫生水生产系统模拟装置,卫生水生产系统模拟设备,卫生水生产系统模拟平台是上海茂育科教设备有限公司的重点研发产品，如果您有什么需求或建议的话请联系我们，电话:021-56311657，我们将竭诚为您服务！

[规格型号]：MYN-534

[产品名称]：卫生水生产系统模拟装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

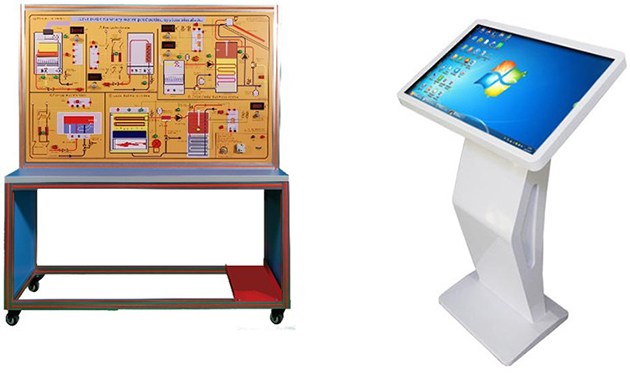

MYN-534 卫生水生产系统模拟装置

一、卫生水生产系统模拟装置,卫生水生产系统模拟设备,卫生水生产系统模拟平台产品概述：
1、瞬时热水器;
2、储存电热水器;
3、集成锅炉的卫生用水太阳能系统
4、供热和卫生用水的中央系统。
5、燃气电热水器
这些系统的控制原理通过彩色图案到表示面板上，以便对流体系统、其组件和用于控制和调节的电气/电子电路进行完整的分析。
在个人计算机上直接监测的操作条件的基础上，必须能够模拟部件和系统控制的行为。
尺寸: 1500mm×500mm×1760mm,
6、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126T，尺寸：32寸,内存：4G，网络，无线
教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。
面板和电脑上有对应的指示灯。按钮，模式选择功能
二、系统组成
1、燃气热水器;必须由以下主要元素组成:
1) 强制通风燃气墙锅炉;
2) 火焰控制装置;
3) 卫生用水调节温控器;
4) 安全恒温器;
5) 卫生用水流量计;
6) 烟压开关;
7) 气体容量调节阀。
2、存储型电热水器必须由以下主要部件组成:
1) 带绝缘的钢制锅炉;
2) 电阻; 温度传感器
3) 卫生用水调节温控器;
4) 安全恒温器;
5) 安全阀门;
6) 镁阳极;
7) 卫生水温度计;
3、锅炉一体化的卫生用水生产太阳能系必须由以下主要元素组成:
1) 具有自然循环的太阳能电池板，带有卫生水箱;
2) 锅炉及相关燃气燃烧器;
3) 锅炉的安全和调节装置;
4) 存放卫生用水的锅炉;
5) 锅炉泵;
6) 卫生用水调节温控器;
7) 用于锅炉温度和锅炉卫生水温度计的探头;
8) 通过太阳能电池板探测存储的卫生水温;
9) 安全阀;
10) 电动阀用于以下配置的控制:
11) 通过太阳能电池板加热的卫生用水;
12) 通过集成锅炉的太阳能电池板加热的卫生用水;
13) 通过锅炉加热的卫生用水。
4、供热和卫生用水的中央系统必须由以下主要部分组成:
1) 燃气锅炉;
2) 锅炉的安全和调节装置;
3) 火焰控制装置;
4) 气量调节阀;
5) 加热循环泵;
6) 膨胀罐;
7) 排气阀;
8) 存放卫生用水的锅炉;
9) 锅炉泵;
10) 卫生用水调节温控器;
11) 用于锅炉温度和锅炉卫生水温度计的探头;
12) 安全阀门;
13) 镁阳极。
5、瞬时热水器;必须由以下主要元素组成:
1) 强制通风燃气墙锅炉;
2) 火焰控制装置;
3) 卫生用水调节温控器;
4) 安全恒温器;
5) 卫生用水流量;
6) 烟压开关;
7) 气体容量调节阀。
三、技术参数
装置必须是专门设计的垂直框架，右边是电脑控制平台，这样学生可以同时看到的理论和实践研究的热工原理。模拟器包含一个由PC操作的面板，面板上有一个彩色图表，该图表应清楚地显示系统的结构，并应允许组件的以动画形式展示。
个人电脑屏幕上可用信息的显示可能系统系统的持续控制，并应通过模拟、数字信号和仪表显示其行为状态。
操作条件必须由学生填写。设备演示必须是设备通过PC进行。

型号	MYN-534	上海茂育
主机
输入电源：	欧标：AC220V- AC250V±10% 50Hz
装置容量：	100W
外形尺寸长宽高	2000mm×500mm×1760mm
重量	165KG
包装尺寸长宽高	1580mm×580mm×1920mm
包装形式	木箱
通信模式	485
电流：	3A
结构	铝框架.型号4040铝材
电脑托盘平面尺寸	500mm×500mm
PLC控制模块	PLC-48/电压:24V/1A 模拟量:10路0-10V 485通信	广州亚控
仪表	0-10V/IN 电压:24V	上海茂育
指示灯	16D-24V
按钮	16D-24V，不带锁

友情提示：
1、设备验收：各采购单位收货时请检查卫生水生产系统模拟装置的货品外观，核实的本设备及配件，拒收处于受损状态的卫生水生产系统模拟装置；
2、设备质保：茂育将为各采购单位提供卫生水生产系统模拟装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对卫生水生产系统模拟装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致卫生水生产系统模拟装置的选型错误或购设备数量错误，造成卫生水生产系统模拟装置的退换货要求，将不被接受；
4、设备货期：卫生水生产系统模拟装置发货期为参考值，如您需要了解卫生水生产系统模拟装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对卫生水生产系统模拟装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关卫生水生产系统模拟装置的技术咨询。
