楼宇工程火灾报警及联动实训装置,楼宇工程火灾报警及联动实训台,楼宇工程火灾报警及联动实训设备强化学生对消防联动系统、气体灭火控制、建筑消防电气、消防控制系统、防排烟系统、等设备的控制原理、电气接线、编程控制、运行与调试、故障诊断与维护等工程应用能力的培养。

[规格型号]：MYLY-51G

[产品名称]：楼宇工程火灾报警及联动实训装置

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

MYLY-51G 楼宇工程火灾报警及联动实训装置

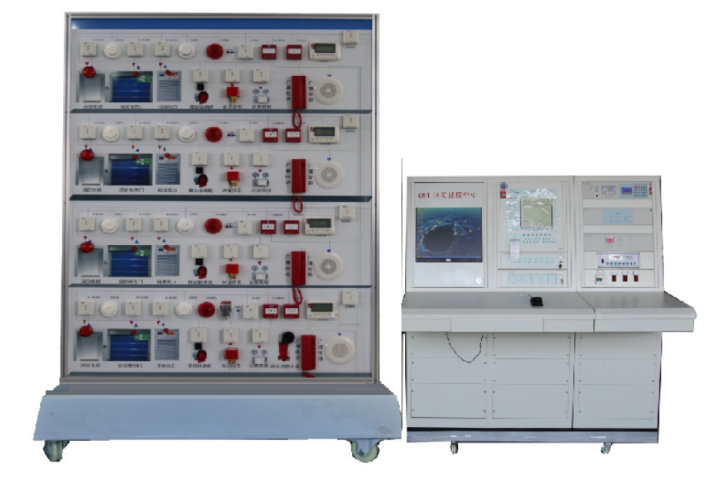

演示平台参考图

一、系统概述：
建筑消防仿真系统实训采用消防联动实物与实训模型相结合演示平台实训模型，楼宇工程火灾报警及联动实训装置,楼宇工程火灾报警及联动实训台,楼宇工程火灾报警及联动实训设备采用铝型材外架+喷塑铝板制、控制柜系统包含系统含消防自动报警联动设备、火灾监控设备、消防应急照明及疏散、消防应急广播、可燃气体火灾探测设备、消防送风排烟设备、防火分隔设施等，设备模型电梯门模型、防火卷帘模型、排烟阀模型、送风口模型、风机模型、消火栓模型、消防泵模型、无机布卷帘模型等；并采用开放式、模块化图形化设计，强化学生对消防联动系统、气体灭火控制、建筑消防电气、消防控制系统、防排烟系统、等设备的控制原理、电气接线、编程控制、运行与调试、故障诊断与维护等工程应用能力的培养。
二、实验室安全管理
（1）该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（2）终端具有两级使用权限：普通权限和高级权限
（3）稳定可靠的互联网连接：连接可靠性强，网络数据延迟小。
（4）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态。
（5）终端设备与云端联动，实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端。
（6）可远程设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
（7）预付费功能，在APP端可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端。
（8）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录。
（9）设备分享功能，通过APP可以把设备分享给其他成员。
三、消防3D实景教学视频课件资源包
1、3D实景－火灾自动报警系统
（1）消防基本知识：燃烧起因和火灾、灭火联动的控制流程、高层建筑的火灾及相关区域的划分；
（2）火灾自动报警系统：火灾自动报警系统的重要性、火灾自动报警系统的构成和工作原理、传统型和智能型火灾报警系统；
（3）火灾探测器：火灾探测器的定义和种类、火灾探测器的工作原理
（4）火灾报警控制器：火灾报警控制器探测与控制流程、区域报警器、集中报警器、报警控制器的联动流程；
（5）消防联动控制系统认知、消防控制室的管理、消防设备的供电控制、消防联动系统的设计、城市消防远程监控系统控制等。
（6）火灾自动报警系统的实施：熟悉火灾探测器及报警装置的安装步骤、熟悉火灾自动报警系统的布线设计要求；熟练火灾自动报警系统设备的安装，具备搜索相关信息的能力，并掌握设备的安装调试方法。了解火灾自动报警系统设计原则、设计规范，以及设备选择和布置方法；理解设计意图；能列出系统的设备，描述设备的布置情况。
2、结构组成与功能
1.1、模型设备
（1）模拟平台由标准规格的铝合金工业型材制作平台，配置铝塑彩绘板相钳安装。规格定制尺寸约：长1800*宽2300*厚200mm
（2）联动控制单元
安装有消防广播，电话单元，火灾自动报警单元、消防联动单元、消防照明控制单元和模型控制单元等。尺寸约：长600*宽600*高1800MM
（3）设有进线电源总开关，具备漏电、短路和过载保护功能。
（4）消防广播/电话单元
装有智能总线制消防电话主机、广播功率放大器、总线制固定式消防电话分机、壁挂式广播音箱等器件，通过消防控制分析，可实现消防电话主机与分机的通讯操作。
（5）火灾自动报警单元
火灾自动报警单元安装有点型光电感烟探测器、差定感温探测器、智能可燃气体泄露探测器、手动报警按钮、消防警铃、编码单输入/单输出模块等器件，通过消防系统中各探测设备进行报警，实现对防排烟设施、消防水泵、消防电梯、防火卷帘、非消防电源切换等的联动控制。
（6）消防联动控制单元
消防联动控制单元装有模拟消防泵、模拟正压风机、模拟排烟风机、模拟防火卷帘门、消防电梯控制、非消防电源切换等器件，通过编码设置，可实现相应的联动控制。
（7）照明单元
照明单元包括应急照明和模拟室内照明两部分。
模拟应急照明包含应急照明配电箱、应急照明灯、逃生指示牌等，通过编码设置，可实现应急情况下的照明和逃生指示。
模拟室内照明包含配电盒、照明灯控制开关、插座控制开关、照明灯具、插座、延时开关、穿线管等，通过安装、连线，可完成对照明和插座的智能化控制。
（8）防火卷帘模型
防火卷帘采用卷帘门模拟，控制模块、卷帘控制器等组成
（9）消火栓模型、消防泵模型
消火栓模型、消防泵模型采用小型风机，控制模块，中间控制断电器等组成
（10）防排烟系统
防排烟系统采用图形化风道，风口模型、合理布置小型风机，中间控制等组成
（11）设备系统参数
1、火灾报警控制器(联动型)
（1）采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
（2）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
（3）256条事件记录，记录控制器运行中的各种事件，可随时查阅
（4）可以现场编辑联动公式
（5）2个总线回路，可连接254个现场器件
（6）1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
2、火灾显示盘
GK722火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
3、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
4输入模块、控制模块
输入模块主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
5、联动盘现场接口
（1）2线控制，接线部分简洁方便，轻松实现启停回答功能；
（2）两种输出控制方式可供选择，电平输出和脉冲输出。
6、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
7、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
8声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
9、电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
10、广播录放盘：
广播录放盘一套，要求采用计算机控制技术，整机高可靠、操作简洁直观，多项自动功能，体现以人为本的设计思想。
上电方式（复位、正常、线路1），四种钟声后面板可置，方便用户遥控电源启动。
32分钟99段电子录音机，联动自动录音，事故状态下无人值守自动播放。
采用TF卡放音机，自动翻面、循环播放，非事故状态下自动播放。
完美的话筒工作系统：手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。两个各自独立的音频输出口：事故广播输出口和正常广播输出口。
11、功率放大器：
功率放大器二套，要求选全触摸按键开关、32级音量数字控制、音量储存记忆，开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护，自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热，并有过热保护功能过载显示灯，告警显示灯，告警输出时可供给联动控制器信号外控启动端口，自动上电，实现语音报警广播的联动功能
供电电源：直流供电型：DC24V±4V；交直流供电型：AC220V，DC24V±4V；
交流供电型：AC220V
输出特性：定压120V
使用条件：①温度：－10℃至40℃ ②湿度：≤90%RH
储存条件：①温度：－15℃至45℃ ②湿度：≤80%RH
谐波失真：63Hz-16KHz ≤5%
频率特性：63Hz-16KHz ≤1dB
输入电平：0dB
输入阻抗：平衡式 600（欧姆）
信噪比：①低阻传声器：≥55dB ②线路输入：≥70dB
电压调整率：≤2dB
12、火警对讲电话主机：
火警对讲电话主机一套，要求选总线型的，并具有以下全部功能和指标：
实现主机与分机的点对点双向呼叫及语音对讲；
能录入用户信息，在有火警发生时自动拨通预设报警电话将用户信息发送出去；
带有隔离接口，能够与网上其它节点通信，接受火灾报警控制器传送的火警和故障信息，或将对讲电话的工作状态传送给报警控制器；
有自动寻呼功能，能够在接受到火警或故障信息后，自动拨通用户设置的自动寻呼号，将火警或故障发生部位发送至用户寻呼机上；
有不少于5分钟的对讲录音功能，能自动记录最近5分钟内的通话；
能同时与6台分机对讲；
编址分机有两种形式，一种为带对讲手柄的壁挂型，另一种为墙壁插孔型；
有四组各40个部位的一对一呼叫按钮。
工作电源：DC26.5V±1V，≤0.5A;
信号制式：DTMF;
失真：≤5%（at 1KHz）;
信噪比：≥40dB;
负载能力：系统可连接多达160台编址插件，其中可有多达16台壁挂式编址分机，主机可同时与6台分机通话;
使用环境：
温度：-10℃ ～+50℃;
湿度：< 95%（40℃）不结露。
13、火警对讲电话分机：
火警对讲电话分机4套，要求选同主机配套的。
四、技术指标
1、输入电源：单相三线制～220V±10% 50Hz；
2、装置容量：＜2kVA；
3、外形尺寸：1800mm×2300mm×200mm（演示对象）；
4、控制柜尺：600mm×600mm×1800mm
5、安全保护：具有漏电压、漏电流保护装置，符合安全标准
五、实训内容
1、系统设备认识及接线操作
2.、报警控制器、短路隔离器、联动接口模块的的安装与连接
3、火灾显示盘的安装、连接与使用
4、各种火灾探测器的安装与连接
5、智能输入、输出模块、声光报警器、报警按钮的安装与连接
6、元件地址编码设置\单点操作\联动编程
7、系统的管理操作\设备启停操作
8、系统的数据查询操作
9、消防泵联动操作与编程
10、排烟机的联动操作与编程
11、卷帘门的联动操作与编程
12、模拟应急照明联动操作与编程
13、消防广播部分
（1）广播主机的操作，火警状态下紧急广播的切换操作；
（2）单点广播，广播话筒的操作，系统功能设置；
（3）无人执勤时应广播的自动切换设置
14、消防电话部分
（1）火警通讯主机的操作，系统功能设置
（2）主机与电话分机的通讯操作，分机电话的操作
（3）火警电话通讯广播的连接与操作
（4）火警电话记录与录音的播放操作

友情提示：
1、设备验收：各采购单位收货时请检查楼宇工程火灾报警及联动实训装置的货品外观，核实本设备的数量及配件，拒收处于受损状态的楼宇工程火灾报警及联动实训装置；
2、设备质保：茂育将为各采购单位提供楼宇工程火灾报警及联动实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对楼宇工程火灾报警及联动实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致楼宇工程火灾报警及联动实训装置的选型错误或购买设备数量错误，造成楼宇工程火灾报警及联动实训装置的退换货要求，将不被接受；
4、设备货期：楼宇工程火灾报警及联动实训装置发货期为参考值，如您需要了解楼宇工程火灾报警及联动实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对楼宇工程火灾报警及联动实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关楼宇工程火灾报警及联动实训装置的技术咨询。
