PLC控制电机实训系统,PLC控制电机实训装置,PLC控制电机实训设备形象生动的演示了PLC的整个执行过程；能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣；产品采用挂箱式，便于实验项目扩展和用户第二次开发。

[规格型号]：MYZN-17B

[产品名称]：PLC控制电机实训系统

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

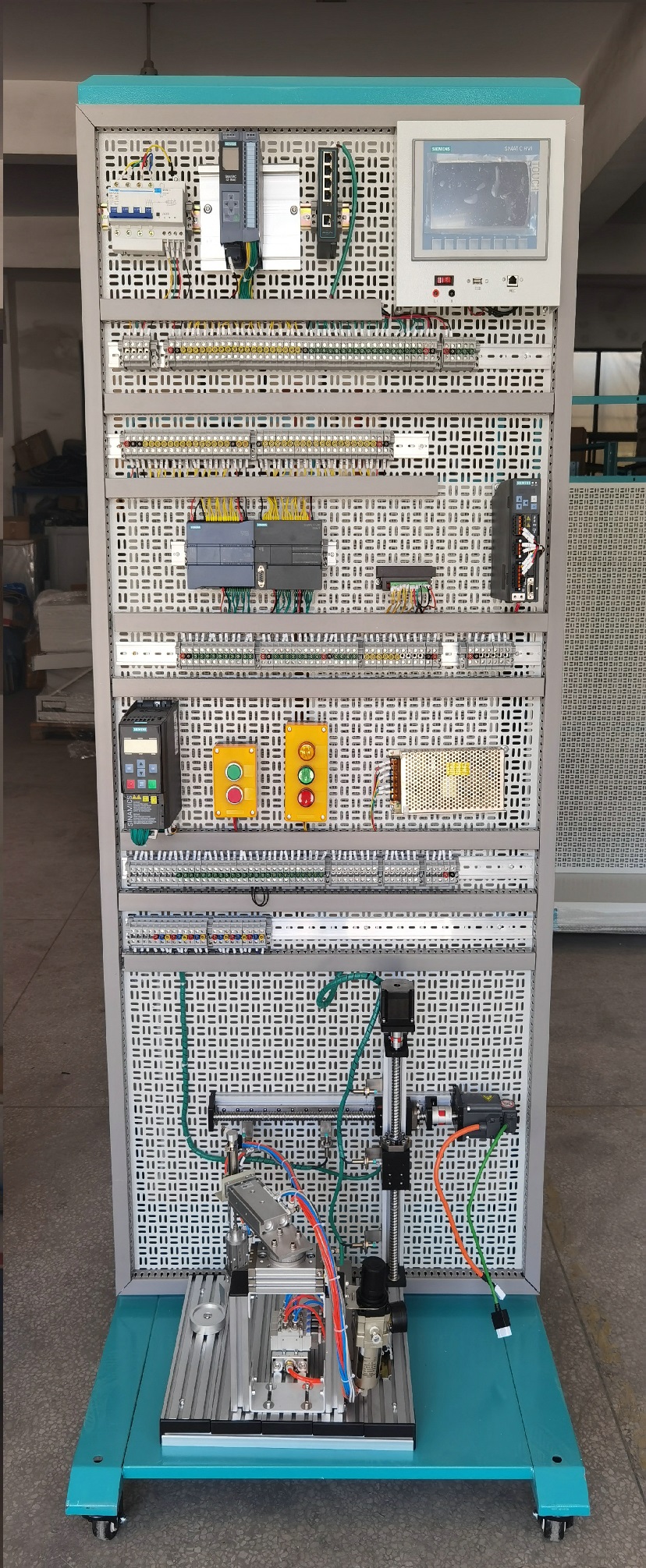

MYZN-17B PLC控制电机实训系统

一、产品概述
PLC控制电机实训系统,PLC控制电机实训装置,PLC控制电机实训设备是PLC控制电机实训系统。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。
二、主要设备构成：
1、逻辑控制单元：
1）西门子S7-1200系列CPU1217C可编程控制器套件1套；
2）S7-1200 CPU 1217C DC/DC/DC/ 6ES7217-1AG40-0XB0，150KB 工作存储器；24VDC 电源，板载 DI10×24VDC 漏型/源型，DI4×RS422/485 差分，DQ6×24VDC，DQ4×RS422/485 差分，AI2和AQ2；板载6个高速计数器和4个脉冲输出；信号板扩展板载I/O；多达3个通信模块用于串行通信；多达8个信号模块用于I/O扩展；PROFINET IO 控制器，双端口，智能设备，TCP/IP传输协议，开放式用户安全通信，S7通信，Web服务器，OPC UA：服务器DA。
2、数据可视化单元：
KTP700，7'TFT 显示屏，800×480 像素，64K 色，按键和触摸操作，8 个功能键，1×PROFINET，1×USB。
3、逻辑编程控制对象：
包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。
4、工业自动化数字孪生仿真软件：
软件通过自动、手动和PLC控制三种模式再现了虚拟工业场景，3D场景的PLC实验项目和36个逻辑编程控制对象1:1一致，与各种PLC主机兼容。
5、运动控制对象：
1）伺服驱动器：SINAMICS V90集成了 PROFINET 接口，可以通过PROFIdrive 协议与上位控制器进行通讯，通过实时自动优化和自动谐振抑制功能，可以自动优化为一个兼顾高动态性能和平滑运行的系统。
2）伺服电机：工作电压230V，额定功率400W,额定扭矩1.27Nm，额定速度3000rpm，轴高30mm，增量编码器 TTL 2500 ppr，滑键，无抱闸，含电机电缆与编码器电机。
3）提供一套57高速闭环步进电机带编码器，混合驱动器HBS57，配置一个485口，支持位置控制，速度控制，转矩控制。直线模组1套，传感器3件，增量型编码器；分辨率：2500P/R；输出相位：A、B、Z相；编码器安装在三相电机尾部，作变频闭环控制。
6、变频控制对象：
变频器采用SINAMICS V20，200V-240V单相交流供电，功率0.55kW有60秒150%过载未过滤I/O接口：4 DI，2DO，2 AI，现场总线：USS/MODBUS RTU，安装有BOP面板。
7、三相异步电机：
电机电压 380v。电机功率：6W。电机类型：三相交流减速电机。
8、网路交换机：
提供8个10/100/1000M自适应RJ45 端口和2个千兆SFP端口，提供三层管理、云管理功能，适应各类复杂网络环境，兼容Modbus TCP、Ethernet/IP、Profinet等协议，可实现透明数据传输，支持RIP，支持静态路由、VLAN VPN，支持ERPS环网协议。
9、工业WIFI网线通讯系统：
通讯模块：数量2个。支持 POE 供电。支持 IEEE 802.11 a/b/g/h/n 通讯协议。支持2.4GHz/5GHz频段。支持WPA2/AES加密。网络接口：RJ45*1，10/100Mbit/s。天线接口：两个，IEEE802.11n 模式下最高可达300Mbit/s。安装方式：导轨安装。
10、产品平台尺寸：
1套网孔式标准控制屏（台式）：H1800×W800×D800；
配套电脑桌，铝型材钢木结构。
11、智能电源管理系统：
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3）PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4）后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！
5）教室网络：需提供整个教室的局域网络布线。
三、可实训项目：
（一）基础训练：
1、与、或、非逻辑功能测试；
2、定时器、计数器功能测试；
3、跳转、分支功能训练；
4、移位寄存器测试；
5、数据处理功能训练；
6、微分、位操作测试；
7、三层电梯控制；
8、自动售货机；
9、机械手；
10、自动门；
11、天塔之光；
12、全自动洗衣机；
13、自动成型机；
14、红绿灯；
15、装配流水线；
16、四路抢答器；
17、音乐喷泉；
18、轧钢机；
19、邮件分拣；
20、物料分拣；
21、多级传输；
22、八段码显示；
23、多种液体混合；
24、双面铣床；
25、电镀槽；
26、交流电机正反转控制；
27、小车运动；
28、搅拌站；
29、汽车灯光控制；
30、汽车火花塞点火控制；
31、加工中心控制；
32、隧道监控；
33、自动扶梯；
34、CA6140普通车床PLC改造控制；
35、X62W万能铣床PLC改造控制；
36、T68卧式镗床PLC改造控制；
37、M7120平面磨床PLC改造控制；
38、Z3050摇臂钻床PLC改造控制；
39、Z35摇臂钻床PLC改造控制；
41、M1432A万能外圆磨床PLC改造控制；
42、典型电动机控制实操实训：（点动、自锁、正反转、星三角换接启动等）
（1）三相鼠笼式异步电动机点动和自锁PLC控制(实物)；
（2）三相鼠笼式异步电动机联动正反转PLC控制(实物)；
（3）三相鼠笼式异步电动机带延时正反转PLC控制(实物)；
（4）三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)。
（二）综合训练
1、触摸屏的基本画面编辑实训；
2、触摸屏通讯参数设置实训；
3、触摸屏上下载程序实训；
4、触摸屏的交通灯控制实训；
5、PLC与触摸屏通讯实训；
6、伺服电机的参数设置；
7、伺服电机的外部端子控制；
8、伺服电机的位置控制；
9、伺服电机模拟量控制；
10、伺服电机通讯控制；
11、变频器参数设置；
12、变频器面板启停；
13、变频器外部端子启停；
14、变频器模拟量控制；
15、变频器通讯控制；
16、触摸屏、PLC、变频器控制；
17、触摸屏、PLC、伺服电机脉冲控制；
18、PLC无线远程控制。

友情提示：
1、设备验收：各采购单位收货时请检查PLC控制电机实训系统的货品外观，核实本设备的数量及配件，拒收处于受损状态的PLC控制电机实训系统；
2、设备质保：茂育将为各采购单位提供PLC控制电机实训系统说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对PLC控制电机实训系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致PLC控制电机实训系统的选型错误或购买设备数量错误，造成PLC控制电机实训系统的退换货要求，将不被接受；
4、设备货期：PLC控制电机实训系统发货期为参考值，如您需要了解PLC控制电机实训系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对PLC控制电机实训系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关PLC控制电机实训系统的技术咨询。
