低压供配电操作实训设备,低压供配电操作实训装置,低压供配电操作实训平台主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件组成。适用于职业学院、技工学校等用于高级维修电工的实训考核。

[规格型号]：MY-01A

[产品名称]：低压供配电操作实训设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MY-01A 低压供配电操作实训设备

一、产品概述：
低压供配电操作实训设备,低压供配电操作实训装置,低压供配电操作实训平台主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件组成。适用于职业学院、技工学校等用于高级维修电工的实训考核。
二、技术参数：
1、工作电源：三相五线 380V±5% 50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：660×600×2300mm
4、额定电流：100A
5、工作环境：温度0℃～50℃
6、相对湿度：35～85% 海拔＜4000m
三、设备结构：
所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
四、基本配置及详细说明：

序号	设备名称	设备型号	设备规格	单位	数量
1	电力变压器	90KVA		台	1
2	计量控制实训柜	MY-01A-1	600×600×2300mm	台	1
3	进线控制实训柜	MY-01A-2	800×600×2300mm	台	1
4	电容补偿实训柜	MY-01A-3	800×600×2300mm	台	1
5	出线控制实训柜	MY-01A-4	800×600×2300mm	台	1
6	三相异步电机	1.1KW 380V		台	1
7	实训指导书	MY-01A		份	1
8	工程材料			套	1

五、基本配置详细说明：

序号	配置名称	型号规格

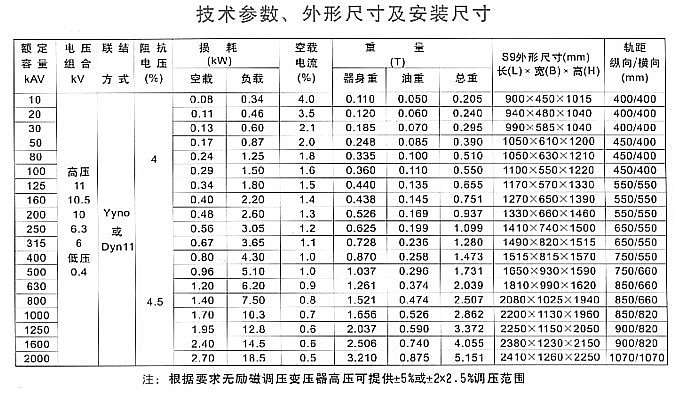

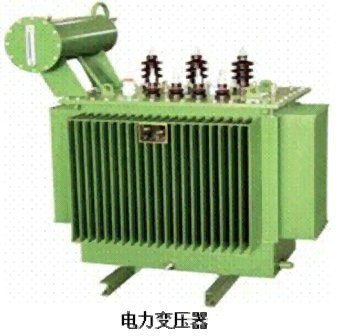

1	电力变压器	S9-50KVA；50KVA；户外式环境温度：上限+40℃,下限-25℃海拔高度：≤1000m 空气相对温度：≤90％(+25℃)
2	计量控制实训柜	MY-01A-1配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。
3	进线控制实训柜	MY-01A-2配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。
4	电容补偿实训柜	MY-01A-3配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。
5	出线控制实训柜	MY-01A-4配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。
6	安装调试	茂育上门安装调试

六、实验内容：
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训

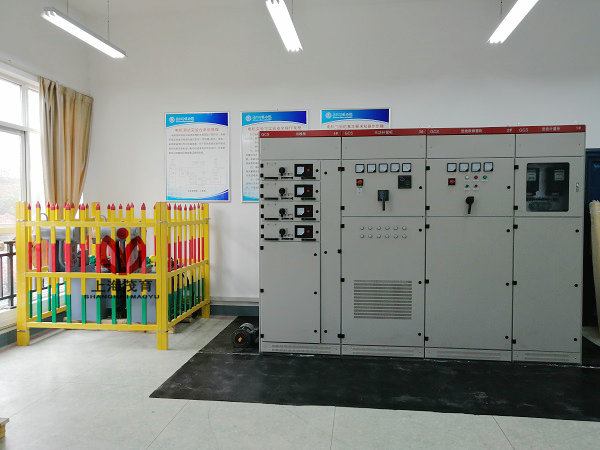

七、MY-01A 彩图：

八、低压柜由：计量柜、进线柜、补偿柜、出线柜四个柜体组成。
1、MY-01A-1 教学低压计量控制实训柜
1）设备概述：主要由三相有功电能表、三相无功电能表、接线铜排等组成，用于计量线路中有功功率与无功功率。
2）技术参数：
（1）工作电源：三相五线 380V±5% 50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：660×600×2300mm
（4）额定电流：250A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85% 海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置：(每台本配置)

序号	配置名称	型号	规格(长×宽×高)	单位	数量
1	全钢制结构柜体		660×600×2300	台	1
2	三相四线有功电能表	DT862-4型		块	1
3	三相四线无功电能表	DX862-4型		块	1
4	电流互感器			套	3

2、MY-01A-2 教学低压进线控制实训柜
1）设备概述：主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
2）技术参数：
（1）工作电源：三相五线 380V±5% 50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：800×600×2300mm
（4）额定电流：250A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85% 海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置:(每台本配置)：

序号	配置名称	型号	规格	单位	数量
1	全钢制结构柜体		800×600×2300	台	1
2	三相四线指针式电流表	正泰		套	3
3	三相四线指针式电压表	正泰		个	1
4	正泰万能转换开关	LW5D-16YH3/3		套	2
5	万能式断路器	DW15-200		个	1
6	电流互感器	LMZ₃-0.66		套	4
7	控制箱	DK-10		个	1
8	电磁线圈	正泰	φ0.64 1100匝	个	1
9	分励脱扣器线圈	正泰	交流380V 50HZ	个	1
10	分闸、合闸控制按钮			套	4

3、MY-01A-3 教学电容补偿实训柜
1）设备概述：主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
2）技术参数：
（1）工作电源：三相五线 380V±5% 50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：800×600×2300mm
（4）额定电流：125A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85% 海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置：(每台本配置)

序号	配置名称	型号	规格(长×宽×高)	单位	数量
1	全钢制结构柜体		800×600×2300	台	1
2	限流电抗器	XD1-16		套	18
3	电流互感器	LM2J1-0.5		套	3
4	交流接触器	CJ20-40		套	6
5	热过载继电器	JR36-63		套	6
6	有填料管式熔断器插座	RT14-32		套	6
7	正泰万能转换开关	LW-16		套	2
8	无功率自动补偿控制器	JKG2B-6		个	1
9	三相四线指针式电流表	正泰		套	3
10	三相四线指针式功率因数表	正泰		个	1
11	回路控制指示灯			套	12
12	电源线			m	适量

4、MY-01A-4 教学出线控制实训柜：
1）设备概述：
主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
2）技术参数：
（1）工作电源：三相五线 380V±5% 50Hz
（2）安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
（3）外形尺寸：860×600×2300mm
（4）额定电流：250A
（5）工作环境：温度0℃～50℃
（6）相对湿度35～85% 海拔＜4000m
3）设备结构：整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
4）设备配置：(每台本配置)

序号	配置名称	型号	规格(长×宽×高)	单位	数量
1	全钢制结构柜体		860×600×2300	台	1
2	回路控制指示灯			套	4
3	三相四线指针式电流表	正泰		套	4
4	万能转换开关	LW-16		个	1
5	塑料外壳式断路器	DZ20J-100/3300		套	4
6	电流互感器	LMZ₃-0.66		套	4
7	电源线			m	适量

友情提示：
1、设备验收：各采购单位收货时请检查低压供配电操作实训设备的货品外观，核实本设备的数量及配件，拒收处于受损状态的低压供配电操作实训设备；
2、设备质保：茂育将为各采购单位提供低压供配电操作实训设备说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对低压供配电操作实训设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致低压供配电操作实训设备的选型错误或购买设备数量错误，造成低压供配电操作实训设备的退换货要求，将不被接受；
4、设备货期：低压供配电操作实训设备发货期为参考值，如您需要了解低压供配电操作实训设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对低压供配电操作实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关低压供配电操作实训设备的技术咨询。
