低压电工电气实训考核装置,低压电工电气实训考核设备,低压电工电气实训考核平台根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。

[规格型号]：MY-207B

[产品名称]：低压电工电气实训考核装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

MY-207B 低压电工电气实训考核装置

一、产品概述：
低压电工电气实训考核装置,低压电工电气实训考核设备,低压电工电气实训考核平台采用万能网孔板开放式设计，自由组合的思路，装有完成各种低压电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
二、主要技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×500cm×1700cm
三、网孔实训屏结构

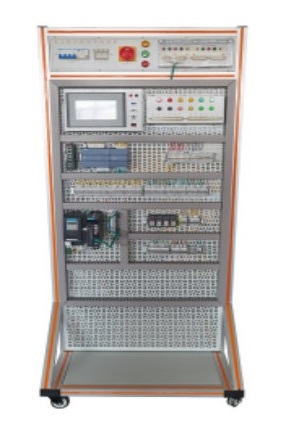

实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。
四、电源控制屏
在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计，并装有实验室智慧用电安全控制系统：
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：①、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！②、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。
5、报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。
6、用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、先进性。
五、实验操作项目：

1.起动停止控制电路；
2.异步电动机点动控制电路；
3.异步电动机两地控制电路；
4.异步电动机联锁正反转控制电路；
5.双重联锁正反转控制电路；
6.自动顺序起动控制；
7.手动顺序起动控制；
8.异步电动机星、三角控制电路；
9.异步电动机能耗控制电；
10.异步电动机反接制动控制电路；
11.自动往返控制电路；
12.正反转点动、起动控制电路；
13.带有点动的自动往返控制电路；
14.异步电动机自锁控制电路；
15.异步电动机单向点动、起动控制电路；
16.电阻降压起动控制电路；
17.C620-1型车床控制电路；
18.电动葫芦电气控制电路；
……自由设计项目。

六、元件配置清单

序号	型号	名称	数量	单位	备注
1	D247LE﹣32	三相漏电开关	1	只
2	BH0.66	电流互感器	3	只
4	CJX2﹣0901	交流接触器	4	只
5	辅助触头		2	只
6	JR36﹣20	热继电器	2	只
7	RT18-32X	1P熔断器	5	只
8	LX9-222	行程开关	2	只
8	LX9-001	行程开关	2	只
9	3H	控制按钮	2	只
10	ST3	电子式时间继电器	1	只
11	控制变压器		1	只	50VA
12		大功率电阻	3	只
13		桥堆	1	只
14		二极管	1	只
15	380V（Y/△）180W	三相异步电机	1	只
16	380V（Y/△）180W	三相异步电机	1	只	带离心开关
17	塑料卡子及自攻螺丝		100	套
18	端子排		20	孔

友情提示：
1、设备验收：各采购单位收货时请检查低压电工电气实训考核装置的货品外观，核实低压电工电气实训考核装置的数量及配件，拒收处于受损状态的低压电工电气实训考核装置；
2、设备质保：茂育将为各采购单位提供低压电工电气实训考核装置说明书内的质保条件和质保期，在质保范围内提供对低压电工电气实训考核装置的免费维修，超出条件承诺时提供对低压电工电气实训考核装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致低压电工电气实训考核装置的选型错误或购买设备数量错误，造成低压电工电气实训考核装置的退换货要求，将不被接受；
4、设备货期：低压电工电气实训考核装置发货期为参考值，如您需要了解低压电工电气实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对低压电工电气实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关低压电工电气实训考核装置的技术咨询。
