高级电工实训考核设备,高级电工实训考核台,高级电工实训考核装置涵盖电工基本技能训练、电工综合技能训练、电动机基本控制线路的训练、常用生产机械电气控制线路训练、PLC 可编程控制技术与应用、变频调速技术课程实训科目等，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目；适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的新一代电工实训考核装置。

[规格型号]：MY-406B

[产品名称]：高级电工实训考核设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

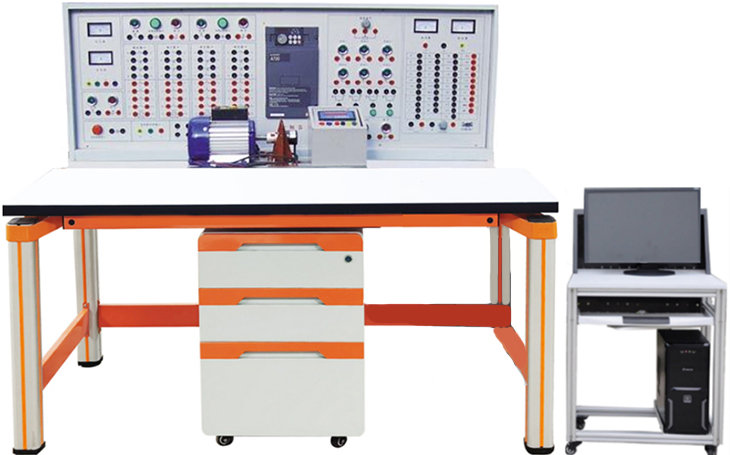

MY-406B 高级电工实训考核设备

高级电工实训考核设备,高级电工实训考核台,高级电工实训考核装置是按照职业教育的教学和实训要求而研发的产品，实训内容丰富，涵盖电工基本技能训练、电工综合技能训练、电动机基本控制线路的训练、常用生产机械电气控制线路训练、PLC 可编程控制技术与应用、变频调速技术课程实训科目等，结构合理，实训元器件采用挂箱式，易增加或扩展实训项目；适合高职、高专、中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的新一代电工实训考核装置。
一、产品概述：
本装置是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。
二、产品特点：
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数：
1、输入电源：380V±10％ 50Hz；
2、容量：<1000VA；
3、工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；
4、外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5、安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4、学生凳：
1）凳腿采用 30×30×1.2mm 的方管；
2）拉管采用 30×30×1.2mm 的方管；
3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
四、实训项目：

（一）电工基本技能实训：
1.本电工仪表的使用与测量误差的计算 2.减小仪表测量误差的方法 3.欧姆定律 4.电阻的串、并、混联电路 5.电阻分压器电路 6.电容的串、并、混联电路 7.电容的充放电电路 8.伏安法测电阻 9.节点电压法 10.回路电压法 11.支路电流法 12.电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值 13.电压表量程的扩展 14.电流表量程的扩展 15.已知和未知电路元件的伏安特性 16.直流电阻电路故障的检查 17.电路中电位的测量 18.基尔霍夫电压定律 19.基尔霍夫电流定律 20.电压源外特性的测定 21.叠加原理 22.电压源与电流源的等效变换	23.负载获得最大功率的条件 24.戴维南定理 25.诺顿定理 26.互易定理 27.二端口网络 28.双联开关两地控制 29.RLC串联交流电路 30.RLC并联交流电路 31.RLC串联谐振电路 32.电感电容元件直流电路和交流电路中特性 33.正弦稳态下RL、RC串联电路 34.日光灯电路的连接 35.提高功率因数的方法 36.电磁感应现象 37.互感耦合电路 38.互感线圈同名端的判断 39.一阶电路过渡过程的研究 40.二阶电路过渡过程的研究 41.单相变压器 42.变压器参数测定及绕组极性判别 43.交流电路参数的测量
电工综合技能实训：
1.运算放大器的设计及其应用 2.受控源的设计 3.电流表、电压表和欧姆表的设计	4.整流滤波电路的设计及应用 5.报警保护电路的设计及其应用 6.过渡保护的设计及其应用
（二）电机拖动及控制实训：
1.闸刀开关正转控制线路 2.接触器点动正转控制线路 3.具有自锁的正转控制线路 4.具有过载保护的正转控制线路 5.有顺开关控制正反转控制线路 6.接触器联锁的正反转控制线路 7.按钮联锁的正反转控制线路 8.按钮接触器复合联锁控制线路 9.作台自动往返行程控制线路 10.接触器控制串联电阻降压起动线路 11.时间继电器控制串联电阻降压控制线路 12.手动 Y/△ 降压起动	13.接触器控制Y/△降压起动 14.时间继电器控制Y/△降压起动 15.QX3-13型Y/△自动起动控制线路 16.半波整流能耗制动控制线路 17.全波整流能耗制动控制线路 18.C620车床电气控制线路 19.单相运行反接制动控制线路 20.手动降压起动 21.电动葫芦电气控制线路 22.C6163车床电气控制线路 23.控制电路联锁控制线路 24.主电路联锁控制线路
（三）PLC控制技术实训：
1.电机控制： 1）电动机直接启动 2）电动机正反转控制 3）电动机的 Y-△ 启动 2.八段码显示、天塔之光 4）抢答器实验 5）优先级别判断 6）数值运算实验 7）闪烁灯光控制 8）发射型灯光控制 9）流水型灯光控制 3.交通信号灯自控和手控 10）经绿灯自动控制 11）红绿灯手动控制 12）红绿灯开闭时间可控实验 4.水塔水位自动控制 13）水池水位自动控制 14）水塔水位自动控制 15）带自诊断的水塔水位自动控制 5.自控成型机 16）成型机的半自动控制	17）成型机的全自动控制 18）成型机带计数的全自动控制 6.自控轧钢机： 19）轧钢机的半自动控制 20）轧钢机的全自动控制 21）轧钢机带计数的连轧控制 7.多种液体自动混合 22）二种液体自动混合控制 23）三种液体自动混合控制 24）三种液体自动混合加热控制 8.自动送料装车系统 25）自动装车系统 26）自动送料装车系统 27）送料装车系统控制 9.邮件分拣机 28）单一邮件分拣控制 29）多邮件分拣 30）邮件分拣的全自动控制 10.四层电梯控制系统 11.机械手控制系统 12.五相步进电机控制系统
（四）PLC高级技能实训（包括设计、安装、调试及检修）
1.PLC控制的三相异步电动机正反转控制 2.PLC控制的三相异步电动机Y/△启动控制 3.PLC控制的三相异步电动机降压启动控制 4.PLC控制的三相异步电动机能耗制动控制	5.C620车床电气控制线路 6.C6130车床电气控制线路 7.电动葫芦电气控制线路
（五）基于变频器的电机拖动与控制实训
1.变频器功能参数设置与操作 2.变频器报警与保护功能 3.多段速度选择变频调速 4.外部端子点动控制 5.控制电机正反转运动控制	6.控制电机运行时间操作 7.瞬间停电变频器参数设定 8.外部电压变频调速 9.三相异步电动机的变频开环调速
（六）PLC、变频器的电机拖动与控制实训
1.基于PLC通信方式的多段速选择变频调速 2.基于PLC通信方式的变频器开环调速 3.基于PLC通信方式的变频器闭环调速

友情提示：
1、设备验收：各采购单位收货时请检查高级电工实训考核设备的货品外观，核实本设备的数量及配件，拒收处于受损状态的高级电工实训考核设备；
2、设备质保：茂育将为各采购单位提供高级电工实训考核设备说明书内的质保条件和质保期，在质保范围内提供对本设备的免费维修，超出条件承诺时提供对高级电工实训考核设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致高级电工实训考核设备的选型错误或购买设备数量错误，造成高级电工实训考核设备的退换货要求，将不被接受；
4、设备货期：高级电工实训考核设备发货期为参考值，如您需要了解高级电工实训考核设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对高级电工实训考核设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关高级电工实训考核设备的技术咨询。
