太阳能光伏并网发电教学实验系统,太阳能光伏并网发电教学实验装置,太阳能光伏并网发电教学实验设备主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

[规格型号]：MY-PV9B

[产品名称]：太阳能光伏并网发电教学实验系统

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

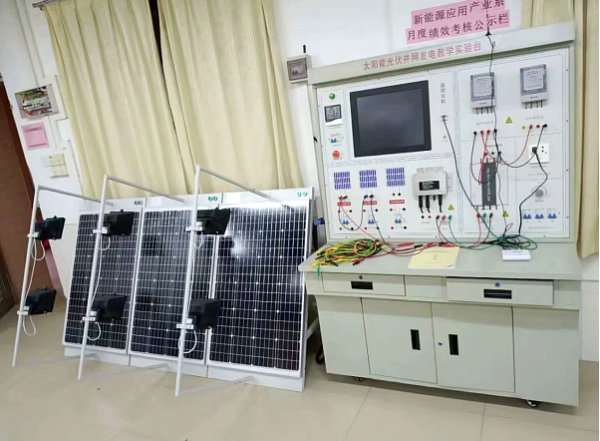

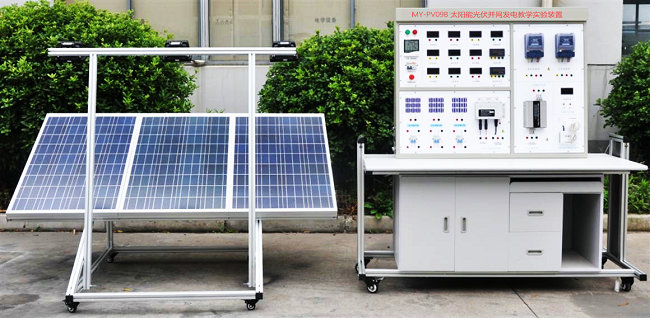

MY-PV9B 太阳能光伏并网发电教学实验系统

一、实训应用范围：
太阳能光伏并网发电教学实验系统,太阳能光伏并网发电教学实验装置,太阳能光伏并网发电教学实验设备主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
二、技术参数：
1、太阳能电池板
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
1）最大输出功率：100W*3块
2）开路电压：35V（并联）
3）短路电流：3*3.25A（并联）
2、照度计：量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。
3、系统包含电压表、电流表、有功、无功率表，温度表及湿度表：
1）直流电压表200V、直流电流表20A各3只
2）交流电压表500V、交流电流表5A各3只
3）有功功率表 1只
4）无功功率表 1只
5）温度、湿度表:温度测量范围：-50℃-+70℃ 湿度测量范围：20%-90%
4、环境监测模块技术指标
含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示
5、13寸工控一体机，带触摸功能
1）CPU：Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
2）主板：Intel M11工控固态节能主板
3）内存：1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
4）硬盘：24G SSD固态硬盘
5）显卡：集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
6）声卡：集成ALC662 6声道高保真音频控制器
7）网卡：集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
8）电源：外置电源（100V至220V宽幅电压，全球通用）
9）显示屏：13寸LED工控屏分辨率：1024*600
10）触摸屏：台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏
11）整机接口：4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
（1）HDMI接口：1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
（2）COM串口：1* 12V DC_JACK输入接口
6、系统状态：
太阳能控制器（带报警功能）：
1）输入电压、电流、功率的数据显示及动态曲线显示
2）输出电压、电流、功率的数据显示及动态曲线显示
3）蓄电池：电压数据显示及动态曲线显示
6、并网逆变器：
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
系统面板设有用来测量DC、AC相关参数的多个测试端口，可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
6级功率搜索功能
在自动调整的过程中，会看到LOW灯不停的闪烁，功率会由0作为起点，向最大功率点加大输出功率，重启最多为6次，然后进入功率锁定状态，锁定时ST灯长亮。
在进行6级功率搜索程序时，所需的时间为10分钟。
1）直接连接到太阳能电池板（不需要连接电池）
2）AC标准电压范围：90V～140V/180V～260VAC
3）AC频率范围： 55Hz～63Hz/45Hz～53Hz
4）并网输出功率：300W
5）输出电流总谐波失真：THDIAC <5%
6）相位差：<1%
7）孤岛效应保护：VAC;f AC
8）输出短路保护：限流
9）显示方式：LED
10）待机功耗：<2W
11）夜间功耗：<1W
12）环境温度范围：-25 ℃～60℃
13）环境湿度：0～99%(Indoor Type Design)
7、高性能自动功率点追踪（MPPT）：强大的MPPT算法，以优化来自太阳能电池板的功率收集，可精确地捕捉及锁定最大输出功率点，使发电量大幅提高到大于25%以上。
8、MPPT追踪图
电力输出：（逆向电力传输）
高效的电力逆向传输技术，专利技术之一，逆变器在并网输出模式时电力以反方向电力传输，自动检测电路中的负载并优先进行使用，用不完的电力才向电网逆方向传输供应到其他地方使用，电力传输率可达99.9%。在光伏发电应用系统中使输出效率更高。
9、太阳能设计及计算软件
实验指导书、合格证、保修卡；专用工具箱；并网操作实验台；太阳能电池板；同步逆变电源；液晶演示电视机
三、可完成的实验内容：
实验一太阳能电池板特性实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板最大输出功率计算实验
1-5、太阳能电池板填充因子计算实验
1-6、太阳能电池板转换效率测量实验
1-7、开路电压与相对光强的函数关系实验
1-8、短路电流与相对光强的函数关系实验
1-9、太阳能电池板P-V特性测试实验
1-10、太阳能电池板暗伏安特性测试实验
1-11、太阳能组件输出特性测试实验
1-12、串联电阻对填充因子的影响测试实验
1-13、并联电阻对填充因子的影响测试实验
1-14、太阳能电池光谱特性测试实验
1-15、太阳能电池板的串联开路电压测试实验
1-16、太阳能电池板的串联短路电流测试实验
1-17、太阳能电池板的并联开路电压测试实验
1-18、太阳能电池板的并联短路电流测试实验
1-19、负载特性测试实验
实验二太阳能光伏逆变器实验系列
2-1、逆变器的工作原理分析实验；
2-2、输出电压、电流测试实验；
2-3、最大输出功率的估算实验；
2-4、过载或短路保护演示实验；
2-5、输入电压范围测试实验；
2-6、转换效率计算实验；
2-7、并网实验；
实验三并网逆变电源技术实验
3-1、并网逆变电源单元组成原理技术实验。
3-2、并网逆变器的最大功率跟踪、MPPT 控制方法的比较实验，探讨新方法。
3-3、光伏同步电源与风电同步电源并网兼容控制技术测试实验。
3-4、并网逆变器的防孤岛效应瞬间保护技术测试试验。
3-5、并网逆变电源输出功率与光伏能量变换的实验。
3-6、并网逆变电源直流输入欠压控制实验。
3-7、并网逆变电源交流输出波形测试实验。
3-8、并网逆变器输入功率与输出功率比值效率计算与测试实验。
实验四并网发电系统监控软件实验
4-1、在上位软件里查看单站监控项目：直流电压VDC、直流电流A、输入功率KW 交流电压VDC、交流电流A、输出功率KW，日发电量KWh、日运行时数hmin、总发电量KWh、总运行时数h，二氧化炭排放量查询。
