一、产品概述：

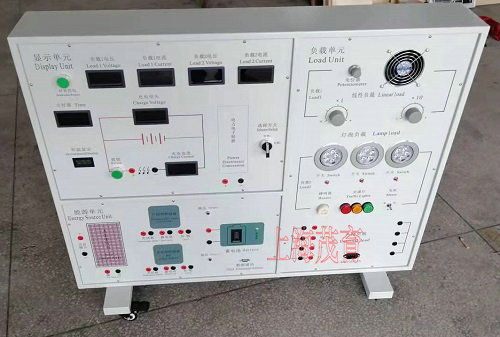

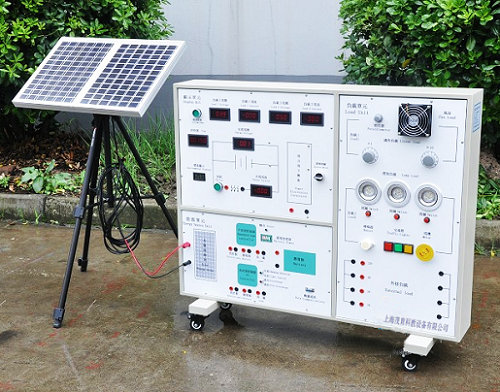

太阳能发电教学实验平台,太阳能发电教学实验装置,太阳能发电教学实验设备由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块，等部分组成。
二、主要技术规格参数：太阳光电实习教学模块
1、系统规格
◆ 系统最大电压：21.5V
◆ 系统最大电流：2A
◆ 系统最大功率：25W
2、太阳能电池规格：单晶硅太阳能电池
◆ 元件尺寸(L*W*H)：621*281*28mm，
◆ 最佳功率：20W
◆ 最佳工作电压：17.05±0.5V
◆ 最佳工作电流：1.20±0.10A，
◆ 短路电流：1.34±0.10A，
◆ 开路电压：21.0±0.5V
3、太阳能控制器规格：
1）光电型控制器：额定电压：12V，额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一通道为光控输出，另一通道为多类定时输出。
2）户用型控制器：额定电压：12V，最大光电电池功率：60W，最大负载电流：5A，过放电压：11.0±0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4、电表规格：
◆ 电流表：×3个，2A，显示模式︰0.5”LCD液晶显示
◆ 电压表：×3个，20V，显示模式︰0.5”LCD液晶显示
◆ 温度表：×1个，0～99.9℃
5、负载：
◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆ 交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
◆ LED灯：1组(7颗)
◆ 蜂鸣器：×1个
◆ 马达：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆ 开关：×1个
◆ 按钮：×1个
6、电池：阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法（恒压），循环︰最大充电电流为825mA
7、电阻器：
◆ 可变电阻，电阻值调整范围为0～1kΩ
◆ DC/DC：5个DC/DC电源模块
◆ 提供DC转AC模块
◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
8、系统外形尺寸；长1100×宽780×厚120（㎜）平脚40×40×500（㎜）附滚轮方便推动至户外教学。
9、太阳能电池调节铝合金支架（WF-6663A）
◆ 最高工作高度1695㎜，最低工作高度455㎜，承载8㎏，净重1.8㎏，最大管径26㎜，收缩高度620㎜
三、实验内容：
实验一 太阳能电池发电原理实验
实验1-1 太阳能光电板能量转换实验
实验1-2 环境对光电转换影响实验
实验二 太阳能电池光电系统直接负载实验
实验三 光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电保护实验
实验四 用户型太阳能发电和利用实验
实验4-1 用户型控制单元工作原理
实验4-2 用户型控制单元充放电保护实验
实验五 太阳能系统电器负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充DC转AC外接电器实验
实验九 单晶太阳能电池I-V特性曲线实验
三、实验台配置单：
|
序号 |
名称 |
数量 |
单位 |
|
1 |
太阳能光电教学实验台 |
1 |
台 |
|
2 |
太阳能电池支架（三脚架） |
1 |
台 |
|
3 |
太阳能电池组件（25W） |
1 |
只 |
|
4 |
蓄电池组 |
1 |
组 |
|
5 |
实验附件 |
1 |
套 |
友情提示：
1、设备验收：各采购单位收货时请检查太阳能发电教学实验平台的货品外观，核实本装置的数量及配件，拒收处于受损状态的太阳能发电教学实验平台；
2、设备质保：茂育将为各采购单位提供太阳能发电教学实验平台说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对太阳能发电教学实验平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致太阳能发电教学实验平台的选型错误或购买设备数量错误，造成太阳能发电教学实验平台的退换货要求，将不被接受；
4、设备货期：太阳能发电教学实验平台发货期为参考值，如您需要了解太阳能发电教学实验平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对太阳能发电教学实验平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关太阳能发电教学实验平台的技术咨询。
