1KW光伏离网发电教学系统实训装置,1KW光伏离网发电教学系统实训设备,1KW光伏离网发电教学系统由光伏方阵、光伏供电系统、控制系统、逆变与负载系统、仪表及监控系统几个部分组成。系统采用模块化结构设计，各单元具有独立的功能，应用灵活，即可组合应用，也可独立工作运行。

[规格型号]：MY-PV43

[产品名称]：1KW光伏离网发电教学系统实训装置

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

MY-PV43 1KW光伏离网发电教学系统实训装置

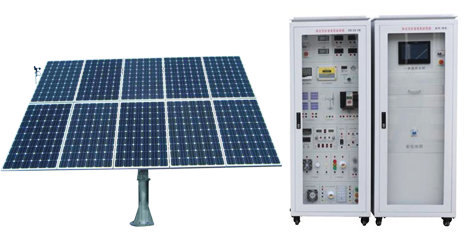

室外自动跟踪方阵控制/监控/储能柜

一、产品组成：
1KW光伏离网发电教学系统实训装置,1KW光伏离网发电教学系统实训设备,1KW光伏离网发电教学系统由光伏方阵、光伏供电系统、控制系统、逆变与负载系统、仪表及监控系统几个部分组成。系统采用模块化结构设计，各单元具有独立的功能，应用灵活，即可组合应用，也可独立工作运行。
二、技术参数：
（1）系统参数
1、系统供电电源：AC220V±10%、50HZ
2、装机容量：<1.8KVA
3、安全功能：带电源指示，急停控制及漏电保护
4、系统辅助电源： DC24V/3A×2； DC5V/2A
5、系统安全：具有漏电、过载、短路、接地等保护
（2）光伏供电系统
光伏供电系统主要由光伏电池组件、汇流箱、太阳能控制器、蓄电池等组成。

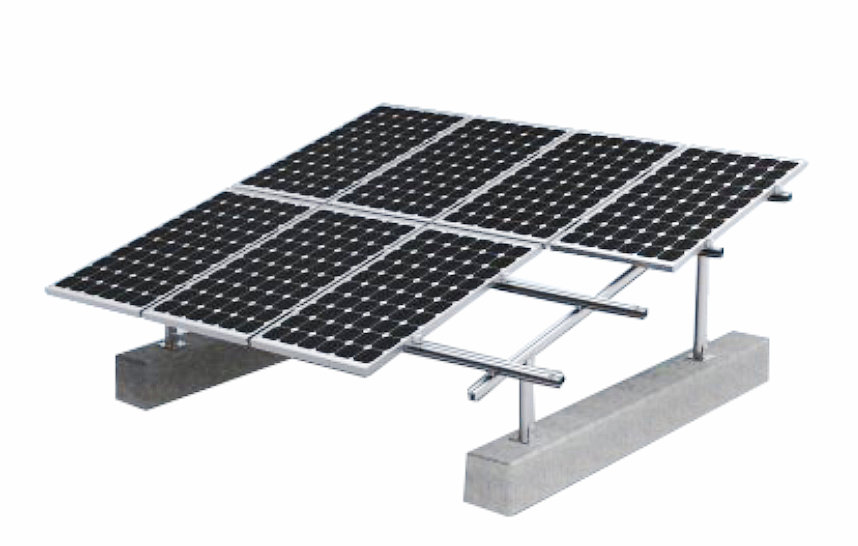

系统由10块100Wp太阳能电池组件经过组串后组成小型方阵。
（3）太阳能电池板技术参数
1、功率：100W、误差：±5%、单晶/多晶硅
2、输出电压：35V、
3、输出电流：2.88A、
4、开路电压：42V、
5、短路电流：2.9A、
6、工作环境温度：45℃±2℃、
7、尺寸：670×1000×35mm；
（4）跟踪系统及控制单元
1、跟踪系统：采用双轴二维跟踪方式，采用DC24V直流同步电机驱动
2、跟踪控制单元：可手动或自动方式运行，模拟光源运动，光伏跟踪控制采用一块西门子S7-226主控模块（固定式方阵无此项）
（5）太阳能控制器
该设备应用的控制器是一种智能型、多用途太阳能充放电控制器。使用定制的128*64定制型LCD显示屏，具有非常友好的操作界面；各控制参数可灵活设定，可充分满足不同应用需求。独有的充放电安时数累计和自动温度补偿功能。
控制器主要参数：
1、额定电压：DC24V/48V自适应
2、额定电流：40A
3、充电方式：PWM或MPPT可选
4、显示方式：LCD液晶128*64 充电、放电、蓄电池状态、环境温度、故障显示功能
5、保护功能：蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护
通讯模式：RS485或RS232或GPRS
（6）离网逆变模块
离网模块输入输出采用高频变压器隔离设计，运行效率高，发热量低；电路模块化开放设计，方便进行升压驱动波形、SPWM逆变驱动波形、逆变输出电压电流波形与相关电路电气测试；具有过欠压关断、过载等保护功能。
逆变模块参数：
1、输入电压：DC48V
2、输出电压：AC220V±10%
3、输出频率：50HZ
4、输出功率：2000VA
5、输出波形：纯正弦波
6、保护功能：短路、过热、过载保护
7、其它功能：带旁路功能，市电和太阳能随适时切换，可选择市电或太阳能优先。
（7）仪表显示单元
直流电压表：2只
1、测量范围：DCV 0-200V 精度±1%
2、供电电压：AC/DC 9V
直流电流表：2只
1、测量范围：DCI 0-50A 精度±1%
2、供电电压：AC/DC 9V
交流电压表：1只
1、测量范围：ACV 0-500V 精度±1%
2、供电电压：AC/DC 9V
交流电流表：1只
1、测量范围：ACI 0-10A 精度±1%
2、供电电压：AC/DC 9V
储能蓄电池：
1、电池类型：铅酸或胶体
2、电池电压：DC 12V
3、单节容量：100AH
4、电池数量：4节串联，组成48V电池组
负载单元
直流负载：
1、阻性负载：3/5W高亮度LED灯
2、感性负载：直流风扇、直流减速电机
交流负载：
1、阻性负载：220V供电，功率5-8W警示灯（黄闪，慢、让警示，爆闪）
2、带输出插座，可接至实验室用电设备，照明等
（8）2.8监控单元，工控一体机，带触摸功能：
CPU：Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
1、主板：Intel M11工控固态节能主板
2、内存：1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
3、硬盘：24G SSD固态硬盘
4、显卡：集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
1）声卡：集成ALC662 6声道高保真音频控制器
2）网卡：集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
3）电源：外置电源（100V至220V宽幅电压，全球通用）
4）显示屏：13寸LED工控屏分辨率：1024*600
5）触摸屏：台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏
6）整机接口：4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
7）1* HDMI接口：1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
8）2*COM串口,1* 12V DC_JACK输入接口
（9）系统状态：
太阳能控制器（带报警功能）：
1、输入电压、电流、功率的数据显示及动态曲线显示
2、输出电压、电流、功率的数据显示及动态曲线显示
3、蓄电池：电压数据显示及动态曲线显示
三、主要实验内容：
实验一光伏电池方阵的安装拆卸
实验二光伏供电系统组装
实验三光伏供电系统接线
实验四电池组件光源跟踪控制（固定式无此项）
实验五光伏电池的输出特性
实验六蓄电池的充电特性和放电保护
实验七逆变器的参数测试
实验八逆变器的负载安装与调试
实验九逆变器与市场切换功能实验
实验十监控系统的通讯

友情提示：
1、设备验收：各采购单位收货时请检查1KW光伏离网发电教学系统实训装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的1KW光伏离网发电教学系统实训装置；
2、设备质保：茂育将为各采购单位提供1KW光伏离网发电教学系统实训装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对1KW光伏离网发电教学系统实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致1KW光伏离网发电教学系统实训装置的选型错误或购买设备数量错误，造成1KW光伏离网发电教学系统实训装置的退换货要求，将不被接受；
4、设备货期：1KW光伏离网发电教学系统实训装置发货期为参考值，如您需要了解1KW光伏离网发电教学系统实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对1KW光伏离网发电教学系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关1KW光伏离网发电教学系统实训装置的技术咨询。
