汽液两相流教学实验设备,汽液两相流教学实验台,汽液两相流教学实验装置主要用于常温下气-水两相流流型迁移特性的实验，通过调节流经实验段的气、水流量，使实验段由出现典型的弹状流，进而转变为泡状流，直至形成典型的环状流。通过可视化观察流型转换实验过程、记录该工况下的工质操作参数，对于工程上流型研究有着非常重要的意义。

[规格型号]：MYR-61A

[产品名称]：汽液两相流教学实验设备

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

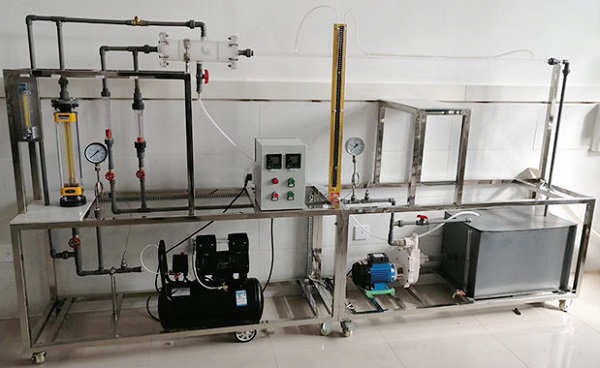

MYR-61A 汽液两相流教学实验设备

一、产品概述
汽液两相流教学实验设备,汽液两相流教学实验台,汽液两相流教学实验装置由给水、空气两个子系统和试验段构成：来自水箱的给水经水泵、流量计进入混合器；来自空气压缩机的空气经流量计计量后进入混合器；空气和水在混合器中被混合成具有一定截面含气率的两相混合物后流向实验段。
本设备主要用于对常温下气-水两相混合物绕流特性的试验研究。实验中，可测量被绕流物体的受力、两相卡门涡街的频率、两相旋涡发生体沿流动方向前后的压差等参数随两相混合物流量、组分等参数的变化情况，也可用于其它气-水两相流动实验。水流量范围为1t/h~15t/h，截面含气率范围为0~60%。
二、实验目的：
本设备主要用于常温下气-水两相流流型迁移特性的实验，通过调节流经实验段的气、水流量，使实验段由出现典型的弹状流，进而转变为泡状流，直至形成典型的环状流。通过可视化观察流型转换实验过程、记录该工况下的工质操作参数，对于工程上流型研究有着非常重要的意义。
三、主要配置：
有机玻璃管实验段、循环管道、玻璃转子流量计、空压机、水泵、混合器、分离器、差压计、压力表、空气减压阀、温度仪表、水箱、流量调节阀、不锈钢实验台。
四、技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率1.5KW。
2、水泵参数：流量：30L/min ，扬程：20m，功率：750W
3、活塞式压缩机：功率750W，排气量36 L/min，工作压力0.7MPa。
4、空气压力0.1～0.3Mpa，空气流量2.5～25m3/h，水流量0.6～6m3/h。
5、有机玻璃管实验段沿程阻力测量用±4000PaU型压力计。
6、温度由高精度温度传感器测量，高精度万能信号输入巡检仪显示。
7、外形尺寸：2500×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。

友情提示：
1、设备验收：各采购单位收货时请检查汽液两相流教学实验设备的货品外观，核实本装置的数量及配件，拒收处于受损状态的汽液两相流教学实验设备；
2、设备质保：茂育将为各采购单位提供汽液两相流教学实验设备说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对汽液两相流教学实验设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽液两相流教学实验设备的选型错误或购买设备数量错误，造成汽液两相流教学实验设备的退换货要求，将不被接受；
4、设备货期：汽液两相流教学实验设备发货期为参考值，如您需要了解汽液两相流教学实验设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对汽液两相流教学实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽液两相流教学实验设备的技术咨询。
