化工流动过程综合实验装置,化工流动过程综合实验设备,化工流动过程综合实验台实验目的：学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法；掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律；学习压差传感器测量压差，流量计测量流量的方法；学习合理选择坐标系的方法，掌握对数坐标系的使用方法；熟悉离心泵的结构与操作方法，了解常用的测压仪表；掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解；掌握流量计的标定方法；了解文丘里流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。
[规格型号]：MYHY-47

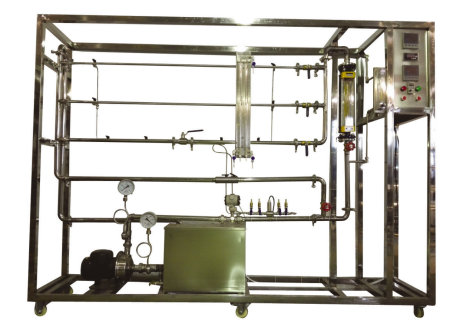

[产品名称]：化工流动过程综合实验装置
[价 格]：询价
[咨询专线]：021-56311657
[优惠服务]：立即致电，获取1对1方案定制与优惠价格。
|
技术指标 |
说 明 |
|||
|
装置特点 |
1、离心泵性能和流体阻力测定装置合二为一，设备安装在一个钢质的可移动框架平台之中，总体布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。 2、化工流动过程综合实验装置,化工流动过程综合实验设备,化工流动过程综合实验台除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。 3、管路取压采用工业标准均压环方式，取压稳定、准确；采用高压使用差压传感器和低压使用工业标准倒U型压差计，工艺美观，操作方便。 4、电动机功率采用单相交流功率测量仪表测得。与智能仪表相连实现电动机功率的自动测量，这种方法数据准确，可让学生掌握电动机有效功率的实际测量方法。 5、电机转速采用转速传感器进行测量，数字仪表转换后显示。 6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。 7、装置设计可360度观察，实现全方位教学与实验。 |
|||
|
装置功能 |
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。 2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。 3、学习压差传感器测量压差，流量计测量流量的方法。 4、学习合理选择坐标系的方法，掌握对数坐标系的使用方法。 5、熟悉离心泵的结构与操作方法，了解常用的测压仪表。 6、掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。 7、掌握流量计的标定方法。 8、了解文丘里流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。 |
|||
|
设计参数 |
流体阻力： 光滑管：雷诺数：500～30000，液体流量：20～1600 L/h，压差范围：1～100KPa。常温、常压操作。 粗糙管：雷诺数：500～30000，液体流量：20～1600L/h，压差范围：5～150KPa。常温、常压操作。 阀门局部阻力：雷诺数：2000～15000，液体流量：100～1600 L/h，压差范围：10～150KPa。常温、常压操作 流量及性能测定： 文丘里流量计流量：0.2~10m3/h，压差范围：10~150KPa。 涡轮流量计流量：0.5～15m3/h。 离心泵特性、管路性能： 液体流量：0～7m3/h，离心泵出口压力：0-0.25MPa，离心泵的扬程(H)：0-25m， 离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。 液体温度：常温。 |
|||
|
公用设施 |
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。 电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水，外配设备：无。 |
|||
|
主要设备 |
1、304不锈钢光滑管：管内径d—10mm，管长L—1500mm。 2、304不锈钢粗糙管：管内径d—12mm， 管长L—1500mm，内装不锈钢螺旋丝。 3、304不锈钢局部管：管内径d—20mm， 管长L—1500mm，上有不锈钢阀门一个。 4、流量测量：转子流量计，流量范围 160～1600 L/h和16～160 L/h 。 5、DN32涡轮流量计：流量范围1～15 m3/h，分辨率0.01 m3/h，4-20mA远传输出数字显示，流量检测机构。 6、压差传感器：量程0～150KPa，4-20mA远传输出，压差检测机构。 7、文丘里流量计：文丘里喉径：Φ13mm，304不锈钢。 8、温度传感器：Pt100，分辨率0.1℃，精度0.5%。 9、功率变送器、智能功率数字显示仪。 10、玻璃倒U型压差计，0--600H2O。 11、泵进口压力：指针示真空表，测量范围-0.1-0MPa；泵出口压力：指针示压力表， 测量范围0-0.4MPa 。 12、宇电AI501温度数字显示仪。 宇电AI501流量数字显示仪。 宇电AI501压差数字显示仪。 13、304不锈钢离心泵：功率550W，流量范围0-7m3/h。 14、水箱：304不锈钢材质，容积100L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。 15、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。 16、阀门：采用304不锈钢阀和优质铜阀。 17、电器：接触器、开关、漏电保护空气开关。 18、304不锈钢仪表柜：测控、电器设备在实验架上。 19、304不锈钢材质框架2400*550*1800mm(长×宽×高)，带脚轮及禁锢脚。 20、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生 工程化理念。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
水流量 |
转子流量计 |
就地显示 |
手动阀控 |
|
|
水流量 |
涡轮流量计 |
数字流量仪表 |
手动阀控 |
|
|
液体温度 |
PT100铂电阻 |
数字温度仪表 |
无 |
|
|
泵进口压力 |
指针式压力表 |
就地显示 |
无 |
|
|
泵出口压力 |
指针式真空表 |
就地显示 |
无 |
|
|
泵功率 |
功率变送器 |
数字功率仪表 |
无 |
|
|
压差 |
压差传感器 |
数字压力仪表 |
无 |
|
