旋风除尘与袋式除尘组合式除尘实验装置,旋风除尘与袋式除尘组合式除尘实验设备,旋风除尘与袋式除尘组合式除尘实验台实验目的：系统为旋风除尘与袋式除尘器的组合净化装置，前级采用旋风除尘器减少高浓度含尘气体的污染负荷，后级采用袋式除尘器进一步高效除尘；测定旋风与布袋除尘器除尘效率；可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。

[规格型号]：MYH-308A

[产品名称]：旋风除尘与袋式除尘组合式除尘实验装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

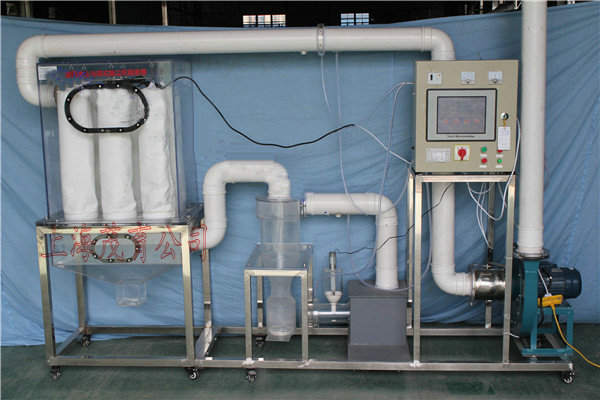

MYH-308A 旋风除尘与袋式除尘组合式除尘实验装置

一、旋风除尘与袋式除尘组合式除尘实验装置,旋风除尘与袋式除尘组合式除尘实验设备,旋风除尘与袋式除尘组合式除尘实验台实验目的：
1、系统为旋风除尘与袋式除尘器的组合净化装置，前级采用旋风除尘器减少高浓度含尘气体的污染负荷，后级采用袋式除尘器进一步高效除尘；
2、测定旋风与布袋除尘器除尘效率；
3、可测定研究处理风量、待处理气体含尘浓度对除尘效率及压力损失的影响。
二、原理、用途及特点：
本系统为旋风除尘与袋式除尘器的组合净化装置，前级采用旋风除尘器减少高浓度含尘气体的污染负荷，后级采用袋式除尘器进一步高效除尘。
旋风式除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点。
布袋除尘器是过滤式除尘器的一种，是使含尘气流通过过滤材料将粉尘分离捕集的装置。这种装置主要采用纤维织物作滤料，常用在工业尾气的除尘方面。它的除尘效率一般可达99%以上。虽然它是最古老的除尘方法之一，但由于它效率高、性能稳定可靠、操作简单、因而获得越来越广泛的应用。其主要原理是：含尘气流从进气管进入，从下部进入圆筒形滤袋，在通过滤料的孔隙时，粉尘被捕集与滤料上，透过滤料的清洁气体由排气管排出。沉积在滤料上的粉尘，可在振动的作用下从滤料表面脱落，落入灰斗中。因为滤料本身网孔较大，因而新鲜滤料的除尘效率较低，粉尘因截流、惯性碰撞、静电和扩散等作用，逐渐在滤袋表面形成粉尘层，常称为粉层初层。初层形成后，它成为袋式除尘器的主要过滤层，提高了除尘效率。滤布只不过起着形成粉层初层和支撑它的骨架作用，但随着粉尘在滤袋上积聚，滤袋两侧的压力差增大，会把有些已附在滤料上的细小粉尘挤压过去，使除尘效率显著下降。另外，若除尘器阻力过高，还会使除尘系统的处理气量显著下降，影响生产系统的排风效果。因此，除尘器阻力达到一定数值后，要及时清灰。本系统可作为教学演示和验证装置，同时通过适当改造后可进行除尘研究试验。
三、主要技术参数及指标：
1、处理气量 50-200m³/h、旋风除尘器切向入口风速15~20m/s、布袋除尘过滤速度约为1m/min 、
2、滤袋材质为：涤纶针刺毡覆膜滤袋、每条滤袋过滤面积0.35平方米、Φ160×700 mm、滤袋为内滤式。
3、压降：1600-2500Pa
4、除尘净化效率大于99.5%
5、可采用滑石粉或工业粉尘进行实验
6、数据采集系统可测定管道气流流速，流量、设备压差和气流含尘浓度等参数。
7、装置总高1700mm 装置总长2600mm 装置总宽 600mm
8、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
9、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；、
四、主要配置：
1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；
2、袋式除尘器1套、透明有机玻璃材质、壁厚10mm、长800mm宽600mm高800mm、含卸除灰尘装置；
3、滤袋6个：(过滤速度为1m/min。滤袋材质为：涤纶针刺毡覆膜滤袋、滤袋过滤面积、0.35平方米、Ø 160×700 mm、滤袋为内滤式)
4、振打电机1套；电源电压：220V、功率：250W、含304不锈钢机械振打装置1套、
5、有机玻璃粉尘自动加料装置1套：立式加料；
6、气尘静态混合器1套：采用箱式静态混合器；
7、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批；
8、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
9、变频器1套：控制风机转矩调节风量大小；
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、
11、 Ø 110连接管路及控制球阀
12、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
五、教学资源组成：(虚拟实训系统)
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画。

友情提示：
1、设备验收：各采购单位收货时请检查旋风除尘与袋式除尘组合式除尘实验装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的旋风除尘与袋式除尘组合式除尘实验装置；
2、设备质保：茂育将为各采购单位提供旋风除尘与袋式除尘组合式除尘实验装置说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对旋风除尘与袋式除尘组合式除尘实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致旋风除尘与袋式除尘组合式除尘实验装置的选型错误或购买设备数量错误，造成旋风除尘与袋式除尘组合式除尘实验装置的退换货要求，将不被接受；
4、设备货期：旋风除尘与袋式除尘组合式除尘实验装置发货期为参考值，如您需要了解旋风除尘与袋式除尘组合式除尘实验装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对旋风除尘与袋式除尘组合式除尘实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关旋风除尘与袋式除尘组合式除尘实验装置的技术咨询。
