蓄电池充电工作实训台,蓄电池充电工作实训装置,蓄电池充电工作实训设备采用全新大众B5汽车充电系统实物为基础，充分展示汽车充电系统的组成结构和工作过程；适用于学校对汽车充电系统理论和维修实训的教学需要。

[规格型号]：MY-8094

[产品名称]：蓄电池充电工作实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

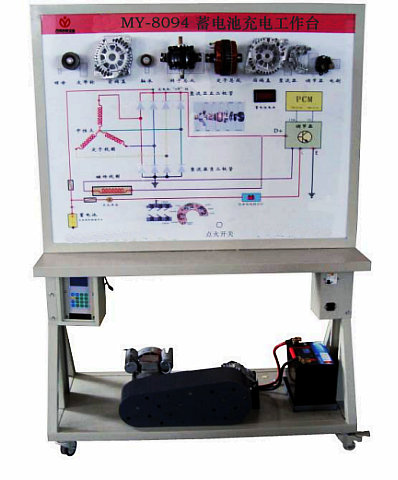

MY-8094 蓄电池充电工作实训台

一、产品简介
1、蓄电池充电工作实训台,蓄电池充电工作实训装置,蓄电池充电工作实训设备采用全新大众B5 汽车充电系统实物为基础，充分展示汽车充电系统的组成结构和工作过程；
2、适用于学校对汽车充电系统理论和维修实训的教学需要。
二、功能特点
1、真实可运行的充电系统，充分展示汽车充电系统的组成结构；
2、打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值；
3、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理；
4、示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构；
5、示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、技术规格
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、三相异步电动机：
1）电压：AC 220V/380V；
2）功率：2.2KW；
3）转速：1420r/min。
5、颜色：7032；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。
四、基本配置

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	点火开关		个	1
3	发电机总成	全新	台	1
4	发电机总成分解部件		套	1
5	充电指示灯		个	1
6	三相异步电动机	YT 100L1-4	台	1
7	保险丝盒		个	1
8	电压表	0～30V	个	1
9	电流表	0～±100A	个	1
10	蓄电池	12V 45Ah	台	1
11	电源总开关	50A	个	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
13	故障模拟与排除装置		套	1

友情提示：
1、设备验收：各采购单位收货时请检查蓄电池充电工作实训台的货品外观，核实的本设备及配件，拒收处于受损状态的蓄电池充电工作实训台；
2、设备质保：茂育将为各采购单位提供蓄电池充电工作实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对蓄电池充电工作实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致蓄电池充电工作实训台的选型错误或购设备数量错误，造成蓄电池充电工作实训台的退换货要求，将不被接受；
4、设备货期：蓄电池充电工作实训台发货期为参考值，如您需要了解蓄电池充电工作实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对蓄电池充电工作实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关蓄电池充电工作实训台的技术咨询。
