混联式混合动力汽车能量控制示教板,混联式混合动力汽车能量控制实训装置,混联式混合动力汽车能量控制实训设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。

[规格型号]：MYXNQ-19

[产品名称]：混联式混合动力汽车能量控制示教板

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

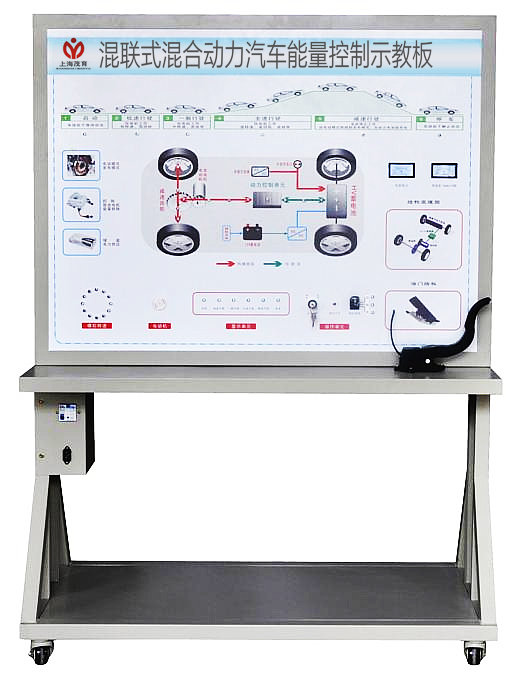

MYXNQ-19 混联式混合动力汽车能量控制示教板

混联式混合动力汽车能量控制示教板,混联式混合动力汽车能量控制实训装置,混联式混合动力汽车能量控制实训设备完整展示了汽车混联式混合动力系统，可以动态模拟混合动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的特点和优势。通过示教板的演示，可清楚了解汽车混合动力系统的结构与功能，便于学生较快地掌握汽车混合动力系统的构造和原理，提高学生对汽车混合动力系统的初步认识，使学生了解汽车混合动力系统起到更直观更深入的教学目的，汽车混合动力系统示教板满足汽车新能源与节能实训课程的教学需要。
一、功能特点：
1、该设备完整展示了混联式混合动力汽车能量控制策略，可以动态模拟混联式混合动力汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示混联式混合动力系统的特点和优势；
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照混联式混合动力系统结构原理图和实物，认识和分析混联式混合动力系统的工作原理；
3、示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有三台模拟电机用来分别演示发动机、电动机以及发电机的工作状态；
4、示教板面板部分采用1.5mm冷板冲压结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等；
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术参数：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：直流12V；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1240×600×1700mm(长×宽×高)；
5、设备颜色：标准7032等；
6、设备钢管：40*40*3mm；
7、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。

友情提示：
1、设备验收：各采购单位收货时请检查混联式混合动力汽车能量控制示教板的货品外观，核实的本设备及配件，拒收处于受损状态的混联式混合动力汽车能量控制示教板；
2、设备质保：茂育将为各采购单位提供混联式混合动力汽车能量控制示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对混联式混合动力汽车能量控制示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致混联式混合动力汽车能量控制示教板的选型错误或购设备数量错误，造成混联式混合动力汽车能量控制示教板的退换货要求，将不被接受；
4、设备货期：混联式混合动力汽车能量控制示教板发货期为参考值，如您需要了解混联式混合动力汽车能量控制示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对混联式混合动力汽车能量控制示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关混联式混合动力汽车能量控制示教板的技术咨询。
