驱动传动系统实训装置,驱动传动系统实训设备,驱动传动系统实训台采用纯电动汽车原车电机及电机控制器，台架设备真实可运行，实现电驱动系统教学，产品互联智能教学系统，实现交互式教学。

[规格型号]：MYXNQ-43B

[产品名称]：驱动传动系统实训装置

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

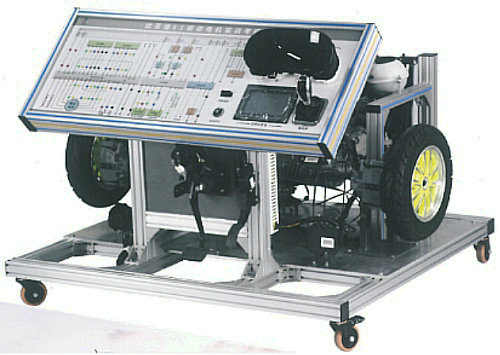

MYXNQ-43B 驱动传动系统实训装置（比亚迪e5 高压电控总成+驱动电机+变速箱）

一、产品简介：
驱动传动系统实训装置,驱动传动系统实训设备,驱动传动系统实训台产品采用纯电动汽车原车电机及电机控制器，台架设备真实可运行，实现电驱动系统教学，产品互联智能教学系统，实现交互式教学。
二、技术参数：
1、台架采用比亚迪E5电机。电机与电机控制器相匹配、比亚迪E5电池组；
2、电机和电机控制器采用液冷方式，散热效果好，水泵、电机、电机控制器、散热器、水箱等组成冷却循环系统，水泵和散热风扇由12V直流开关电源驱动，散热风扇高速转动对散热器进行降温；
3、台架装有电子油门踏板，电机控制器实时采集油门踏板开度信号，调整输出电流大小，实现电机PMW控制；
4、台架安装换挡手柄，设置D档，N档，R档等实现电机正转，反转，停止功能，通过负载控制旋钮控制磁粉制动器控制器，磁粉制动器控制器调整磁粉制动器的制动力矩，模拟实车负载，磁粉制动器输入直流24V，额定功率65W，由24V开关电源供电；
5、通过对电机控制器CAN协议解析，MiniPC动态采集电机转速，电机转矩，电机温度，控制器温度，总电压、总电流等信号，通过图像化界面动态显示；
6、台架安装故障设置，可设置多路故障；
7、设备配置电源开关，控制台架上电、下电，配置空气开关，增强安全保护，设备台架左侧安装急停按钮，紧急情况按下急停开关切断接触器的控制电源，设备断电，实现多重安全保护；
8、台架安装万向脚轮，并带锁止机构；
9、电机与控制器之间采用25mmm²动力电缆，电缆采用双层绝缘阻燃线。电缆接线端口使用铜垫片。电缆接头处采用热缩管包裹。
三、实训项目与任务：
项目1：高压驱动系统；
任务1：高压驱动系统的组成与识别；
任务2：高压互锁与绝缘检测；
项目2：驱动电机与电机控制器；
任务1：驱动电机系统的基本知识；
任务2：永磁同步驱动电机的结构与检测；
任务3：电机控制器的结构原理与检测；
任务4：高压驱动能量传递和热管理系统。

友情提示：
1、设备验收：各采购单位收货时请检查驱动传动系统实训装置的货品外观，核实的本设备及配件，拒收处于受损状态的驱动传动系统实训装置；
2、设备质保：茂育将为各采购单位提供驱动传动系统实训装置说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对驱动传动系统实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致驱动传动系统实训装置的选型错误或购设备数量错误，造成驱动传动系统实训装置的退换货要求，将不被接受；
4、设备货期：驱动传动系统实训装置发货期为参考值，如您需要了解驱动传动系统实训装置的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对驱动传动系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关驱动传动系统实训装置的技术咨询。
