电动汽车CAN测试诊断系统实训台,电动汽车CAN测试诊断系统实训装置,电动汽车CAN测试诊断系统实训设备完整展示电动汽车整车CAN总线网络系统(包括舒适系统/电机控制/电池管理系统)，可以动态模拟整车CAN总线网络的运行状态与工作过程。

[规格型号]：MYXNY-53

[产品名称]：电动汽车CAN测试诊断系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

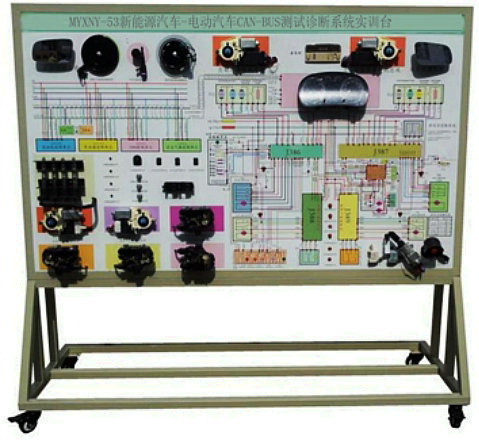

MYXNY-53 电动汽车CAN测试诊断系统实训台

电动汽车CAN测试诊断系统实训台,电动汽车CAN测试诊断系统实训装置,电动汽车CAN测试诊断系统实训设备完整展示电动汽车整车CAN总线网络系统(包括舒适系统/电机控制/电池管理系统)，可以动态模拟整车CAN总线网络的运行状态与工作过程。
一、基本要求：
1、要求完整展示电动汽车整车CAN总线网络系统(包括舒适系统/电机控制/电池管理系统)，可以动态模拟整车CAN总线网络的运行状态与工作过程；
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车整车CAN总线网络系统结构原理图和实物，认识和分析电动汽车整车CAN总线网络系统的工作原理；
3、示教板面板上安装有点火开关、带网关通讯的整车控制器模块，智能仪表模块，电源系统模块，舒适控制模块(车灯与雨刮等），电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机等模块与操纵开关；
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等；
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术规格：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：直流12V；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1740×600×1700mm(长×宽×高)；
5、动力电源：72V。
三、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	控制面板与检测台	1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动台架: 3.带4只可移动脚轮:	套	1
2	电动汽车磷酸铁锂电池	72V20Ah 带CAN-BUS通讯与电池管理器	套	1
3	电动车组合仪表（7寸BMS信息显示屏）	电动汽车仪表带CAN通讯；包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯；	套	1
4	BMS电池管理控制单元系统	配套包括：中控模块ECU，终端模块ECU。	只	1
5	点火开关	配套	只	1
6	车载充电器	72V20AH，带CAN-BUS通讯	台	1
7	DC-DC转换器	72V转12V	套	1
8	电动汽车充电枪与车载侧插座	电动汽车国标,CEBEA	套	1
9	电机驱动系统	72V1KW，带CAN-BUS通讯	套	1
10	电动车车身电器系统	包括电动车窗/中控锁系统，带CAN-BUS通讯	套	1
11	故障模拟与排除装置	配套	套	1
12	设备教师/学生手册	配套	套	1
13	设备合格证、保修卡	配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查电动汽车CAN测试诊断系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的电动汽车CAN测试诊断系统实训台；
2、设备质保：茂育将为各采购单位提供电动汽车CAN测试诊断系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对电动汽车CAN测试诊断系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致电动汽车CAN测试诊断系统实训台的选型错误或购设备数量错误，造成电动汽车CAN测试诊断系统实训台的退换货要求，将不被接受；
4、设备货期：电动汽车CAN测试诊断系统实训台发货期为参考值，如您需要了解电动汽车CAN测试诊断系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对电动汽车CAN测试诊断系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电动汽车CAN测试诊断系统实训台的技术咨询。
