纯电动汽车DC-DC转换器示教板,纯电动汽车DC-DC转换器实训装置,纯电动汽车DC-DC转换器实训设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。

[规格型号]：MYXNY-122

[产品名称]：纯电动汽车DC-DC转换器示教板

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

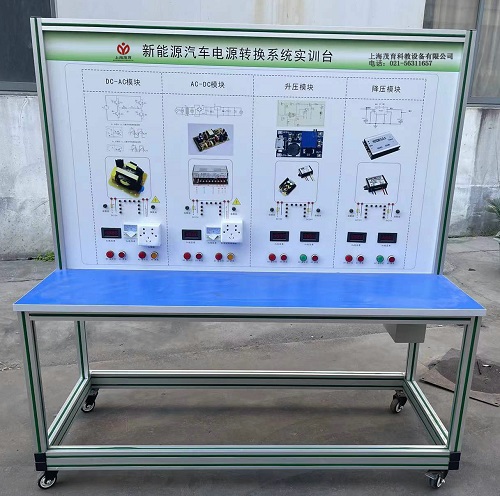

MYXNY-122 纯电动汽车DC-DC转换器示教板

一、功能特点：
1、纯电动汽车DC-DC转换器示教板,纯电动汽车DC-DC转换器实训装置,纯电动汽车DC-DC转换器实训设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑；
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理；
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数；
4、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板。
二、技术规格：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：交流220V等；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1500×700×1700mm(长×宽×高)；
5、产品工艺标准：设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
三、实训项目：
1、新能源汽车DC-DC 变换器的功能认知；
2、新能源汽车DC-DC 变换器结构原理认知；
3、新能源汽车DC-AC 变换器的功能认知；
4、新能源汽车DC-AC 变换器结构原理认知；
5、新能源汽车AC-DC 变换器的功能认知；
6、新能源汽车AC-DC 变换器结构原理认知。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	DC-AC模块	12V转220V	个	1
3	点火开关	全新	套	3
4	AC-DC模块	220V转12V	套	1
5	升压模块	12V转24V	套	1
6	降压模块	24V转12V	套	1
7	发光二极管闪光灯灯条	全新	套	3
8	模拟指示灯	全新	套	1
9	操作开关	全新	套	1
10	直流接触器	全新	套	1
11	移动台架	1500×600×1700mm (带自锁脚轮装置)	台	1
12	故障模拟与排除装置	配套	套	1
13	保险丝盒	茂育配套	套	1
14	保修卡/合格证	茂育配套	套	1
15	教师手册	茂育配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车DC-DC转换器示教板的货品外观，核实的本设备及配件，拒收处于受损状态的纯电动汽车DC-DC转换器示教板；
2、设备质保：茂育将为各采购单位提供纯电动汽车DC-DC转换器示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对纯电动汽车DC-DC转换器示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致纯电动汽车DC-DC转换器示教板的选型错误或购设备数量错误，造成纯电动汽车DC-DC转换器示教板的退换货要求，将不被接受；
4、设备货期：纯电动汽车DC-DC转换器示教板发货期为参考值，如您需要了解纯电动汽车DC-DC转换器示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对纯电动汽车DC-DC转换器示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车DC-DC转换器示教板的技术咨询。
