汽车CAN总线实训设备,汽车CAN总线实训装置,汽车CAN总线实训台采用比亚迪e电动汽车CAN-BUS系统等真实器件制作的实验实训台架，可电动汽车CAN-BUS系统相关的实验实训内容。适合于各类院校对纯电动车CAN总线网络系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

[规格型号]：MYXNY-53B

[产品名称]：汽车CAN总线实训设备

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

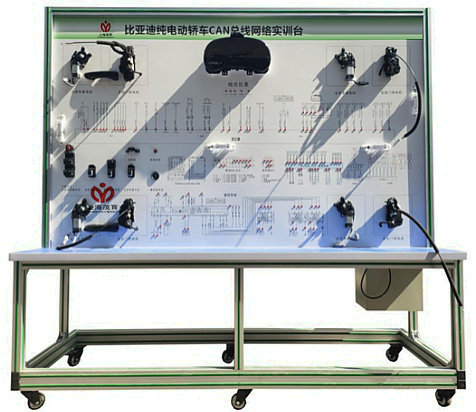

MYXNY-53B 汽车CAN总线实训设备（比亚迪）

一、产品概述：
汽车CAN总线实训设备,汽车CAN总线实训装置,汽车CAN总线实训台采用比亚迪e电动汽车CAN-BUS系统等真实器件制作的实验实训台架，可电动汽车CAN-BUS系统相关的实验实训内容。适合于各类院校对纯电动车CAN总线网络系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二、功能特点：
1、电动汽车CAN总线网络系统(包括仪表、电动车窗系统、中控门锁、钥匙)，真实可运行操作,展示系统结构和原理、工作过程；
2、设备安装有点火开关、仪表、电动车窗系统、中控门锁、钥匙、工况指示灯、电源开关等,CAN系统正常通讯工作；
3、设备安装有诊断座，可连接故障检测仪，对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
4、采用DC12V电源装置，减少充电的麻烦，电源有防短路功能；
5、面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色图板；学员可直观对照图板和实物，认识和分析系统的工作原理；
6、面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等；
7、安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个；
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动；
9、配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明；
10、安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
三、技术规格：
1、外形尺寸（mm）：2040×650×1800mm(长×宽×高)；
2、面板外形尺寸（mm）：1988×1220mm（长*宽）；
3、移动脚轮：100*60mm；
4、工作温度：-40℃～+50℃；
5、工作电源：DC12V；
6、输入电源：AC220V±10%50Hz。
五、基本配置：
1、仪表（带CAN通讯）；
2、左前车窗电机；
3、右前车窗电机；
4、左前锁块；
5、右前锁块；
6、左后车窗电机；
7、左后锁块；
8、电源总开关；
9、右后车窗电机；
10、右后锁块；
11、室内保险丝盒BCM（带CAN通讯）；
12、网关电脑；
13、车窗组合开关（带CAN通讯）；
14、一键启动电源开关；
15、诊断座；
16、智能钥匙控制单元（带CAN通讯）；
17、转向轴锁控制单元（带CAN通讯）；
18、探测天线(前后天线；
19、左右前门开线；
20、室内天线；
21、刹车开关；
22、DC12开关电源；
23、一体化全铝合金型材搭建的移动台架（2040×650×1800mm 带自锁脚轮装置）；
24、带安装检测端子的原理面板；
25、面板（1988×1220mm）；
26、故障设置和考核系统；
27、设备操作说明书。

友情提示：
1、设备验收：各采购单位收货时请检查汽车CAN总线实训设备的货品外观，核实的本设备及配件，拒收处于受损状态的汽车CAN总线实训设备；
2、设备质保：茂育将为各采购单位提供汽车CAN总线实训设备说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对汽车CAN总线实训设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车CAN总线实训设备的选型错误或购设备数量错误，造成汽车CAN总线实训设备的退换货要求，将不被接受；
4、设备货期：汽车CAN总线实训设备发货期为参考值，如您需要了解汽车CAN总线实训设备的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对汽车CAN总线实训设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车CAN总线实训设备的技术咨询。
