驱动电机及控制实验台,驱动电机及控制实验装置,驱动电机及控制实验设备主要由新能源汽车电机(电机：永磁同步电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。

[规格型号]：MYXNY-124

[产品名称]：驱动电机及控制实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

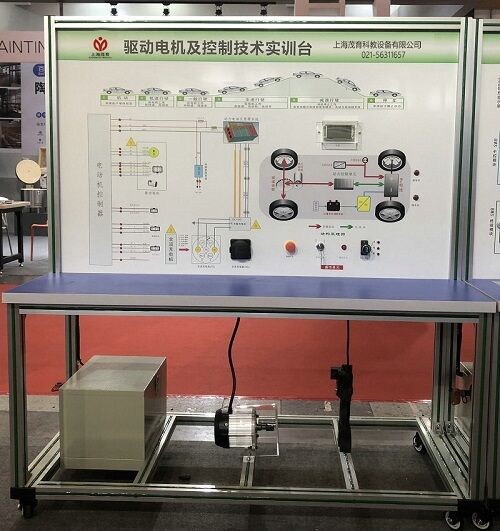

MYXNY-124 驱动电机及控制实验台

一、产品概述：
驱动电机及控制实验台,驱动电机及控制实验装置,驱动电机及控制实验设备主要由新能源汽车电机(电机：永磁同步电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能：
1、新能源汽车电机及控制器的认知；
2、新能源汽车电机及控制器的结构及原理；
3、驾驶员的意图与电机运转之间的体现；
4、常见故障的设置及考核；
5、配备完整的实验说明书；
6、系统可完成电动机性能检测；
7、能实现系统故障设置及诊断排除；
8、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
三、技术规格：
1、外形尺寸1500×700×1700mm；
2、工作电源：220VAC/50Hz；
3、电机额定功率：2kw；
4、电机额定转速：3000rpm；
5、电机工作电压：48VDC；
6、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
7、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定；
8、工作电源：HV磷酸铁锂离子动力电池组；
9、工作温度：-40℃～+50℃；
10、移动脚轮：100*60mm；
11、产品工艺标准：
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面装配32mm厚彩色高密度复合板。
四、实训项目：
1、驱动电机系统维护与保养；
2、驱动电机故障诊断与维修；
3、电机控制系统故障诊断与维修；
4、驱动电机系统综合故障诊断与维修；
5、电动机性能检测。
五、基本配置：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	组合仪表	电动汽车专用	个	1
3	点火开关	配套	套	1
6	电机控制器	与电机配套	套	1
7	车载充电器与充电接口	与电池配套	套	1
8	DC-DC转换器	全新	套	1
9	锂动力电池组	48V20AH	套	1
10	新能源电机	永磁同步电机	套	1
11	刹车开关	全新	套	1
12	档位开关	电动车专用	套	1
13	油门控制装置	电动车专用	套	1
14	直流接触器	DZ47	套	1
15	电源总开关	配套	套	1
16	移动台架	1500×700×1700mm(带自锁脚轮装置)	台	1
17	保险丝盒	配套	套	1
18	保修卡/合格证	配套	套	1
19	教师手册	配套	套	1
20	故障模拟与排除装置	茂育配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查驱动电机及控制实验台的货品外观，核实的本设备及配件，拒收处于受损状态的驱动电机及控制实验台；
2、设备质保：茂育将为各采购单位提供驱动电机及控制实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对驱动电机及控制实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致驱动电机及控制实验台的选型错误或购设备数量错误，造成驱动电机及控制实验台的退换货要求，将不被接受；
4、设备货期：驱动电机及控制实验台发货期为参考值，如您需要了解驱动电机及控制实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对驱动电机及控制实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关驱动电机及控制实验台的技术咨询。
