新能源汽车电源转换系统实训台,新能源汽车电源转换系统实训装置,新能源汽车电源转换系统实训设备选用新能源汽车电源转换系统模块制作，可以搭接DC-AC、AC-DC、升压、降压等电路，展示电源转换系统的结构和控制原理。适用于了解与验证DC-AC、AC-DC、升压、降压教学实训实验。

[规格型号]：MYXNY-122B

[产品名称]：新能源汽车电源转换系统实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

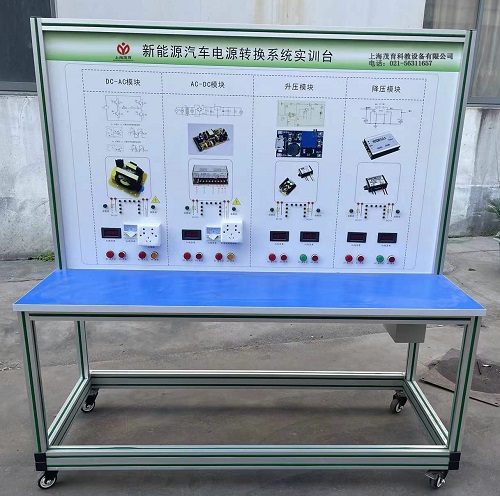

MYXNY-122B 新能源汽车电源转换系统实训台

一、产品概述：
新能源汽车电源转换系统实训台,新能源汽车电源转换系统实训装置,新能源汽车电源转换系统实训设备选用新能源汽车电源转换系统模块制作，可以搭接DC-AC、AC-DC、升压、降压等电路，展示电源转换系统的结构和控制原理。适用于了解与验证DC-AC、AC-DC、升压、降压教学实训实验。
二、功能特点：
1、该设备完整展示新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑；
2、面板采用4mm厚铝塑板，面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照原理图和实物，认识和分析系统的工作原理；
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用仪器测量参数；
4、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
三、技术规格：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：交流220V等；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1500×700×1700mm(长×宽×高)；
5、电源转换模块：DC-AC模块（12V转220V）、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）。
四、实训实验项目：
1、新能源汽车DC-DC 变换器的功能认知；
2、新能源汽车DC-DC 变换器结构原理认知；
3、新能源汽车DC-AC 变换器的功能认知；
4、新能源汽车DC-AC 变换器结构原理认知；
5、新能源汽车AC-DC 变换器的功能认知；
6、新能源汽车AC-DC 变换器结构原理认知。
五、基本配置：
DC-AC模块（12V转220V）、点火开关、AC-DC模块（220V转12V）、升压模块（12V转24V）、降压模块（24V转12V）、发光二极管闪光灯灯条、指示灯、操作开关、接触器、急停开关、一体化全铝合金型材搭建的移动台架（1500×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、设备操作说明书。

友情提示：
1、设备验收：各采购单位收货时请检查新能源汽车电源转换系统实训台的货品外观，核实的本设备及配件，拒收处于受损状态的新能源汽车电源转换系统实训台；
2、设备质保：茂育将为各采购单位提供新能源汽车电源转换系统实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对新能源汽车电源转换系统实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致新能源汽车电源转换系统实训台的选型错误或购设备数量错误，造成新能源汽车电源转换系统实训台的退换货要求，将不被接受；
4、设备货期：新能源汽车电源转换系统实训台发货期为参考值，如您需要了解新能源汽车电源转换系统实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对新能源汽车电源转换系统实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关新能源汽车电源转换系统实训台的技术咨询。
