新能源汽车实训室设备News

所在位置：首页 > 产品展示 > 新能源汽车实训室设备正文

汽车燃料电池系统示教板,汽车燃料电池系统实训装置,汽车燃料电池系统实训设备完整展示汽车燃料电池动力系统，可以动态模拟燃料电池系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。

[规格型号]：MYXNQ-31

[产品名称]：汽车燃料电池系统示教板

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

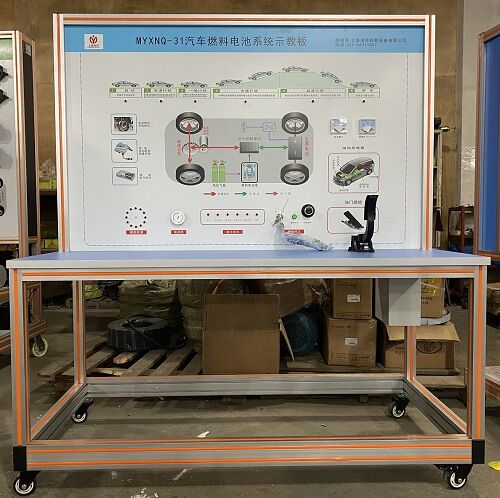

MYXNQ-31 汽车燃料电池系统示教板

一、功能用途：
1、仪器用途：
汽车燃料电池系统示教板,汽车燃料电池系统实训装置,汽车燃料电池系统实训设备完整展示汽车燃料电池动力系统，可以动态模拟燃料电池系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
2、仪器功能：
2.1、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照汽车燃料电池系统结构原理图和实物，认识和分析汽车燃料电池系统的工作原理；
2.2、一体化全铝合金型材搭建的移动台架，面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有一台模拟电机用来演示电动机的工作状态；
2.3、采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术规格及参数：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：直流12V；
3、工作温度：-40℃～+50℃。
三、实训项目：
★1、可模拟运行汽车燃料电池（氢气）系统，展示汽车燃料电池（氢气）系统的组成结构及原理。安装发光二极管进行系统流向的动态指示；
2、操纵点火开关与调节开关，可模拟演示汽车燃料电池（氢气）系统的各工况工作过程；
3、模拟燃料电池（氢气）系统启动工作过程；
4、模拟燃料电池（氢气）系统低速行驶工作过程；
5、模拟燃料电池（氢气）系统一般行驶工作过程；
6、模拟燃料电池（氢气）系统全速行驶工作过程；
7、模拟燃料电池（氢气）系统减速行驶工作过程；
8、模拟燃料电池（氢气）系统停车行驶工作过程；
9、模拟燃料电池（氢气）系统制动回收工作过程。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	原理面板	彩色原理图/4mm铝塑板UV平板喷绘	套	1
2	启动开关	配套	套	1
3	油门踏板	配套	套	1
4	档位开关	配套	套	1
5	制动开关	配套	套	1
6	数字转速表	配套	套	1
7	电流指示表	配套	套	1
8	发光二极管闪光灯灯条	配套	套	1
9	电子油门踏板	配套	套	1
10	模拟电机	配套	套	1
11	12V开关电源	配套	套	1
12	继电器	配套	套	1
13	保险丝盒	配套	个	1
14	故障设置和考核系统	配套	套	1
15	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
16	教师手册	配套	套	1
17	合格证与保修卡	配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查汽车燃料电池系统示教板的货品外观，核实的本设备及配件，拒收处于受损状态的汽车燃料电池系统示教板；
2、设备质保：茂育将为各采购单位提供汽车燃料电池系统示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对汽车燃料电池系统示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车燃料电池系统示教板的选型错误或购设备数量错误，造成汽车燃料电池系统示教板的退换货要求，将不被接受；
4、设备货期：汽车燃料电池系统示教板发货期为参考值，如您需要了解汽车燃料电池系统示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对汽车燃料电池系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车燃料电池系统示教板的技术咨询。

找不到想找的产品?请点击产品展示

上一篇：纯电动汽车制动能量回收系统示教板下一篇：新能源汽车电源变换系统实训装置
