[规格型号]：MYXNQ-198C

[产品名称]：轮边轮毂电机及控制器测试台架

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

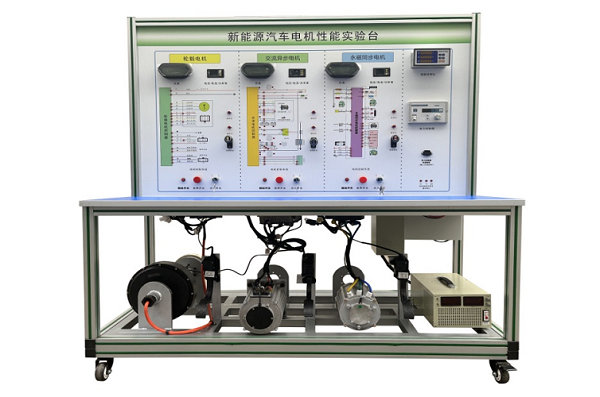

MYXNQ-198C 轮边轮毂电机及控制器测试台架

一、轮边轮毂电机及控制器测试台架,轮边轮毂电机及控制器测试装置,轮边轮毂电机及控制器测试设备技术规格：
1、外形尺寸（mm）：1500×700×1700(长×宽×高)；
2、面板外形尺寸（mm）：1448×940mm（长*宽）；
3、移动脚轮：100*60mm；
4、工作温度：-40℃～+50℃；
5、驱动电机与控制器：DC60V2KW 3000rpm(开关磁阻电机)；
6、电池：磷酸铁锂离子动力电池组60V20AH带充电机；
7、电机性能检测系统：
HCN-101扭矩传感器：扭矩量程:0-±20Nm，精度：±0.5%，转速范围:0-6000转/分，供电：士15VDC，扭矩信号:5~15kHz，转速信号:60脉冲/转，工作温度：-20-60℃，过载能力:150%，线长:5米；
HN-201扭矩转速功率仪（扭矩表）：供电:220VAC通讯：RS485，外供:±15V；
M400数据采集软件：包含数据采集软件和RS485转USB数据线；
磁粉制动器：PBS-20（带DC24V4A可调张力控制器）；
SX-96B数显表：数显显示电流、电压、频率、功率、转速值。
二、实训（实验）项目：
1、驱动电机及控制系统维护与保养、使用操作方法；
2、驱动电机故障诊断与维修；
3、电机控制系统故障诊断与维修；
4、电动机性能、能量管理检测；
5、手动维修开关在强电回路的作用；
6、高压互锁的保护作用；
7、车载充电机工作原理和引脚定义，车载充电机常见故障和更换,电池充电操作；
8、DC-DC转换器工作原理和引脚定义，DC-DC转换常见故障和更换方法；
9、电机系统零部件组成和功能，驱动电机及控制系统控制原理；
10、驱动电机及控制系统控制参数测量方法；
11、驱动电机及控制系统常见故障和排除方法；
12、电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换方法；
13、档位控制器（开关）工作原理和引脚定义，档位控制器（开关）常见故障和更换方法；
14、电机性能检测实验实训（电压、电流、转速、扭矩、功率测试）；
15、电机在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
16、电机在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
17、电机在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系；
18、电机不转动情况的故障分析及排除。
三、基本配置：
检测控制面板(装有各种检测端子，1448×940mm彩色电路图和工作原理示意图)、组合仪表、点火开关、电机控制器、车载充电器与充电接口、DC-DC转换器、锂动力电池组、电动车电机（轮边轮毂电机）、刹车开关、档位开关、油门控制装置、大电流继电器、电源总开关、急停开关、辅助蓄电池（12V45AH）、电机性能检测系统（数显电压电流表、转速表、扭矩表、功率表、磁粉制动器、测试上位机软件）、电机及扭矩传感器与磁粉制动器连接器、SX-96B数显表、一体化全铝合金型材搭建的移动台架（1500×700×1700mm (带自锁脚轮装置，带安装检测端子的原理面板，面板1448×940mm）、故障考核系统、设备操作说明书。
