氢能源汽车在线检测实训系统,氢能源汽车在线检测实训装置,氢能源汽车在线检测实训设备能清晰展示燃料电池电动汽车的外形、各组成模块的安装位置及连接关系，使学生对电动汽车有更为直观的认识，能提高学生在新能源汽车领域的技能。适用于各类型院校及培训机构对燃料电池电动汽车整车理论和维修实训的实训教学需要。

[规格型号]：MYXNQ-50C

[产品名称]：氢能源汽车在线检测实训系统

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

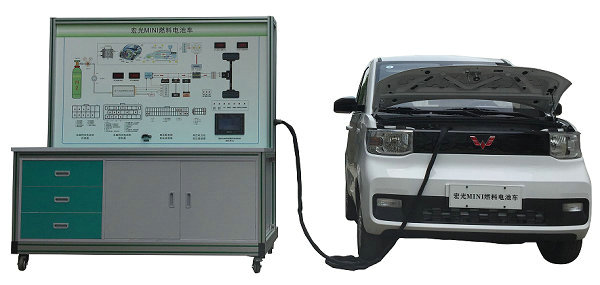

MYXNQ-50C 氢能源汽车在线检测实训系统（宏光MINI）

一、产品简介：
氢能源汽车在线检测实训系统,氢能源汽车在线检测实训装置,氢能源汽车在线检测实训设备以宏光MINI原厂燃料电池电动汽车总成为基础，燃料电池电动汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示燃料电池电动汽车各系统结构与原理及工作过程。设备能清晰展示燃料电池电动汽车的外形、各组成模块的安装位置及连接关系，使学生对电动汽车有更为直观的认识，能提高学生在新能源汽车领域的技能。适用于各类型院校及培训机构对燃料电池电动汽车整车理论和维修实训的实训教学需要。
该燃料电池电动汽车平台采用燃料电池发动机和高功率锂离子电池为动力源，装备4个轮毂电机驱动；采用自主开发的控制系统，集成了最新的线控转向技术和制动能力回馈技术。整车具有结构简洁、有效空间大、传动效率高、转向灵活、零排放、无噪声等突出特点。
实训系统可拆除检测操作台，燃料电池电动整车可正常行驶。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二、主要用途：
1、适用于各类型院校及培训机构对燃料电池电动汽车各系统理论和维修实训的实训教学需要；
2、适用于各类型院校及培训机构对燃料电池电动汽车各系统模块各单元教学需要；
3、适用于汽车职业技能鉴定考核的需要；
4、适用于燃料电池电动汽车各系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成：
燃料电池电动汽车各系统正常运行的汽车总成、燃料电池电动整车起动运行所有相关的原车附件、燃料电池发动机、故障设置和排除系统、原车电路原理图板及检测端子、大容量蓄电池、加速机构、整车各系统控制面板柜、可移动台架、台架电源总开关、诊断座、散热系统、实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、台架高温及转动等部位加装防护装置等、台架操作说明书、原车维修手册、实验指导书、燃料电池电动汽车动态测试安全保险三角装置等附件。
四．功能特点：
1、燃料电池电动汽车各系统正常运行，保留完整的动力传动系统及控制系统。设备可实现电动车的教学实训，可使学员对其元器件及控制单元直观的认识（包括控制器、驱动电机、动力电池、燃料电池发动机、充电机、DC/DC转换器、制动真空助力泵、倒车控制系统、暖风系统等）。
2、检测操作台通过航空插头和连接电缆与电动整车连接，保持原车所有功能。可拆除检测操作台，电动整车可正常行驶。
3、可移动“检测操作台”，可分别进行各控制系统的检测实训（①电机组控制系统与燃料电池发动机；②灯光和车身电气控制系统）
4、检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车电动机组、灯光与车身电气系统实物，认知和分析各控制系统的工作原理。
5、检测操作台面板上安装有检测端子，可直接在面板上进行原车电动机、控制单元、灯光与车身电气控制系统的检测实训。
6、检测操作台安装有诊断座，燃料电池汽车与检测操作台可同时连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7、可实现燃料电池汽车保养与维护操作。
8、燃料电池拆装和工况模拟演示。
9、故障模拟系统可模拟实际运行工况，设置多种系统常见故障。
10、检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
★11、要求配备智能考核系统
智能设故，可由老师设置故障，学员分析并查找原因，智能故障设置系统配套专用12V开关电源，车辆断电状态下查找不影响故障设置；故障设置含断路，偶发等现象；对比实验台面板图上零件图和接插口针脚，直接在故障部位测量，掌握实车故障分析和排除方法。
1）采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒；
2）控制模块(PC 控制终端或控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
五、外形与颜色：
设备外形：①汽车原参数；②检测操作台1740×650×1700mm(长×宽×高)；
设备颜色：①汽车原颜色；②检测操作台7032（用户可选择各种颜色）。
六．制造工艺：
1、设备底座架：
1.1）钢性结构焊接；
1.2）方管：40*40*2.0mm；
1.3）表面采用亚光灰喷塑工艺，厚度0.3mm。
2、万向脚轮：
2.1）前二只万向带锁止功能脚轮；
2.2）后二只万向脚轮；
2.3）脚轮与台架用M6*4螺丝固定，方便设备维修与维护；
2.4）脚轮：60mm×50mm(直径×宽度)；
2.5）脚轮支撑：1.0T。
七．技术指标：
1、工作温度：-40℃～+50℃；
2、主机：原车装置；
3、电源：原车装置。
八、其他说明：
宏光MINI纯电动汽车充电使用国标充电桩充电，加装的燃料电池等模块模拟演示。
配套的燃料电池等模块技术指标：
基本配置
燃料电池带控制器 30W，1套，模拟燃料电池发电；
DC/DC 50W，1套，配套；
超级电容组 1套，配套；
燃料电池风冷系统 1套，配套；
氢气瓶带压力表与气管，气阀：10L,1套，配套。

友情提示：
1、设备验收：各采购单位收货时请检查氢能源汽车在线检测实训系统的货品外观，核实的本设备及配件，拒收处于受损状态的氢能源汽车在线检测实训系统；
2、设备质保：茂育将为各采购单位提供氢能源汽车在线检测实训系统说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对氢能源汽车在线检测实训系统的有偿维修；
3、设备退换货：各采购单位单方面原因导致氢能源汽车在线检测实训系统的选型错误或购设备数量错误，造成氢能源汽车在线检测实训系统的退换货要求，将不被接受；
4、设备货期：氢能源汽车在线检测实训系统发货期为参考值，如您需要了解氢能源汽车在线检测实训系统的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对氢能源汽车在线检测实训系统有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关氢能源汽车在线检测实训系统的技术咨询。
