动力电池装调与测试智慧教学平台,动力电池装调与测试智慧教学装置,动力电池装调与测试智慧教学设备选用主流新能源磷酸铁锂动力电池包，单体电池3.2V 20AH，共16串,BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项；通过比照电路原理图，由学员自己组装连线，培养学员电池组装连接动手能力，适用于院校新能源课程教学和维修实训设备。

[规格型号]：MYXNQ-145G

[产品名称]：动力电池装调与测试智慧教学平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

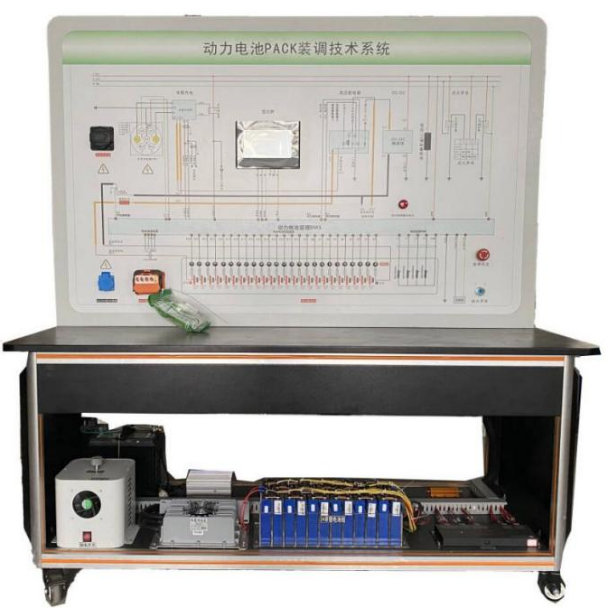

MYXNQ-145G 动力电池装调与测试智慧教学平台

一、产品简介：
动力电池装调与测试智慧教学平台,动力电池装调与测试智慧教学装置,动力电池装调与测试智慧教学设备选用主流新能源磷酸铁锂动力电池包，单体电池3.2V 20AH，共16串,BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项；通过比照电路原理图，由学员自己组装连线，培养学员电池组装连接动手能力，适用于院校新能源课程教学和维修实训设备。
二、功能特点：
1、学员动手拆装与组装电池包及BMS管理系统；
2、各主要部件安装在平台上，学员动手拆装与组装电池包及BMS管理系统后，可真实运行电池包及BMS管理系统；
3、BMS电池管理系统安装在面板上，清晰标注电压采集线，温度采集线，继电器控制线，霍尔电流传感器采集线等逻辑控制关系；
4、BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），估算SOC(荷电状态)等；（配套可正常运行操作的BMS上位机检测标定软件）
5、动力电池包显示器（7寸）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律；
6、实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择；
7、动力电池包设置有机械维修开关，高压电器连接器均采国标产品，性能可靠；
8、实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源；
9、UV平板喷绘面板完整显示动力电池包、BMS、充电和放电工作原理图，面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等；
10、实训台由移动台架(带检测端子的原理面板)组成，平台水平放置，安装主要零部件；实训台底部安装4个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置；
11、设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动；
12、设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养；
13、配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
三、技术规格：
1、外形尺寸（mm）：1600×700×1700mm（长*宽*高）；
2、输入电源： AC220V±10% 50Hz；
3、工作电源： DC12V；
4、动力电池类型：环保型磷酸铁锂动力电池（单体电池3.2V 20AH）；
动力电池串数：16；
工作温度：-20°～60°。
5、BMS锂电管理一体机：带CAN通讯；
6、动力电池包显示屏： 7寸触摸屏；
7、高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。
四、实训项目：
1、学员动手组装电池包及BMS，认知新能源动力电池包（BMS）控制原理。
2、学员动手组装电池包及BMS，认知新能源动力电池包（BMS）主要零部件功能。
3、通过连线运行实测，熟悉新能源动力电池包（BMS）各种状态下逻辑控制关系，电流，电压，电池压差，电池温度等参数变化规律实训实验。
4、通过连线实测，熟悉BMS如何采集动力电池组压差，并控制充电和放电过程。
5、通过连线实测，熟悉BMS如何采集动力电池组温差，并控制充电和放电过程。
6、验证电池包及BMS控制等逻辑关系，各种状态下逻辑控制关系，电流，电压，电池压差，电池温度等参数变化规律实训实验。
五、基本配置：
磷酸铁锂动力电池包、实验连接导线、BMS锂电管理系统模块、7寸动力电池包触摸显示屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流传感器、直流接触器（包含充电继电器、总正继电器、总负继电器、预充继电器）、DC-DC转换器、辅助蓄电池（12V45AH）、放电控制继电器与放电负载、预充电阻、一体化全铝合金型材搭建的移动台架（1600×700×1700mm 带自锁脚轮装置，带安装检测端子的原理面板）。

友情提示：
1、设备验收：各采购单位收货时请检查动力电池装调与测试智慧教学平台的货品外观，核实的本设备及配件，拒收处于受损状态的动力电池装调与测试智慧教学平台；
2、设备质保：茂育将为各采购单位提供动力电池装调与测试智慧教学平台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对动力电池装调与测试智慧教学平台的有偿维修；
3、设备退换货：各采购单位单方面原因导致动力电池装调与测试智慧教学平台的选型错误或购设备数量错误，造成动力电池装调与测试智慧教学平台的退换货要求，将不被接受；
4、设备货期：动力电池装调与测试智慧教学平台发货期为参考值，如您需要了解动力电池装调与测试智慧教学平台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对动力电池装调与测试智慧教学平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关动力电池装调与测试智慧教学平台的技术咨询。
