电机拆装检修平台,电机拆装检修装置,电机拆装检修设备可实现永磁同步电机与固定齿比变速器、输入轴齿轮分离与装配、副轴齿轮分离与装配、差速器齿轮分离与装配等练习及考核；可完成齿轮磨损状态检测与考核。

[规格型号]：MYXNQ-102B

[产品名称]：电机拆装检修平台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

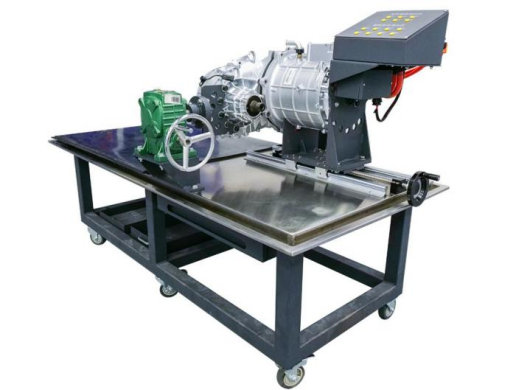

MYXNQ-102B 电机拆装检修平台

一、系统安全：
1、采用大面积接油盘可以做到工具、零件、机油三不落地；
2、边缘部位经处理光滑。
二、系统结构：
1、电机拆装检修平台,电机拆装检修装置,电机拆装检修设备由动力总成固定支架、拆装台底座、翻转架、减速机构，接油盘等部件组成；
2、配套原厂动力总成，完全满足动力总成拆装平台的，拆装、检测、维修考核等功能需求；
3、设备可实现永磁同步电机与固定齿比变速器、输入轴齿轮分离与装配、副轴齿轮分离与装配、差速器齿轮分离与装配等练习及考核；
4、可完成齿轮磨损状态检测与考核；
5.电动机最大输出扭矩：310N.m/(0～4929rpm)/30s；
6、电动机额定扭矩：160N.m/(0～4775rpm)/持续；
7、电动机最大输入功率：160kW/(4929～12000rpm)/30s；
8、电动机最大输出转速：12000rpm；
9、产品配套实训指导书。
三、工艺要求：
1、平台设计有可调节变速箱360度任意反转机构；
2、平台台面四周设计了油槽，齿轮拆卸、清洗、安装时油污直接可以回流到集油装置，保持环境整洁；
3、平台采用钢质材料,可承受大于1吨的有效载荷；
4、平台有效解决了学员动力总成拆装与调试的高频率技能训练；
5、平台尺寸(长*宽*高)：≥1900*900*680(mm)；
6、配套变速箱上盖摆放支架；
7、配套输出轴承摆放支架；
8、配套减速器摆放支架；
9、配套差速器摆放支架；
10、配套螺丝盒；
11、配单层抽屉。
四、系统功能：
1、实现永磁同步电机与固定齿比变速器、输入轴齿轮分离与装配、副轴齿轮分离与装配、差速器齿轮分离与装配等练习及考核；
2、完成齿轮磨损状态检测与考核；
3、电机和减速器采用丝杆分离，分离后减速器箱拆装过程中可实现360度翻转，可在任何角度稳定停留，性能可靠，操作方便；
4、平台可检查电机异响，定子绕组电阻，旋转信号检测；
5、可根据教学需要，进行拆装练习。
五、配套软件：
1、管理平台要求按车系划分为：国产、美系、日系、德系、韩系、法系、英国、意大利、荷兰、瑞典、印度、西班牙；
2、各车系内对应可查询到相关产品的品牌型号车型资料；
3、管理平台的信息，包括电池类、底盘类、电器类、空调类。可查询提供相关的产品高清图片，技术维修资料，保养事项，及使用说明；
4、信息涵盖文档类、视频类、虚拟类、练习类。可进行学生练习测试，提高学习效率。对零部件进行三维展示，用户能够操作鼠标对所有模型进行360度的旋转，放大、缩小等操作，从各个角度观察模型；
5、硬件设备配二维码，可通过二维码扫描枪进行扫描，直接在管理平台上读取设备信息。方便快捷，提高信息的查询效率；
6、教学控屏功能：在教学过程中，老师可以通过软件提供的功能键，实现在线控屏，提高教学管理质量，控制学生电脑。
六、配套维修资料查询平台：
1、采用纯C/S结构，以及易部署的exe运用程序作为应用表示层，用户安装客户端程序相对简单；
2、数据库支持：MS SQL Server2005/ 2008、MySQL；
3、平台可实现跨区域查询以及高效的基于内容的检索，体系结构采用基于XML数据交换格式；
4、流媒体服务：系统支持流媒体点播，支持通用媒体格式，提供流媒体服务器集成，以增强流媒体访问的性能；
5、系统不限用户数和装机数，支持大规模应用；
6、确保数据访问安全性，高速性以及高并发访问数不少于500；
7、可查询到相关产品的型号车型资料。
8、技术要求：
软件内容以分层架构展示，内含高清技术图片，故障分析等详细教学课程案例，原厂维修资料。运用Unity开发平台制作成交互式三维仿真资源，3D仿真资源含有结构展示、工作原理、部分模拟拆装功能模块，在三维环境下可以对零部件进行放大、缩小、旋转、移动等操作。本软件采用3D实时渲染技术，可实现场景内360度旋转，可实时通过鼠标与场景进行交互操作。软件强调规范的拆装工艺，包含螺栓拆装顺序、螺栓安装扭矩、零部件润滑等。模块采用三维虚拟方式表达各总成的零部件以及它们之间的位置关系，对各总成及零部件可进行放大、缩小、旋转、移动等。
