丰田5A电控发动机拆装运行实训台,丰田5A电控发动机拆装运行实训装置,丰田5A电控发动机拆装运行实训设备采用电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训；装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果；通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学

[规格型号]：MY-8006

[产品名称]：丰田5A电控发动机拆装运行实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

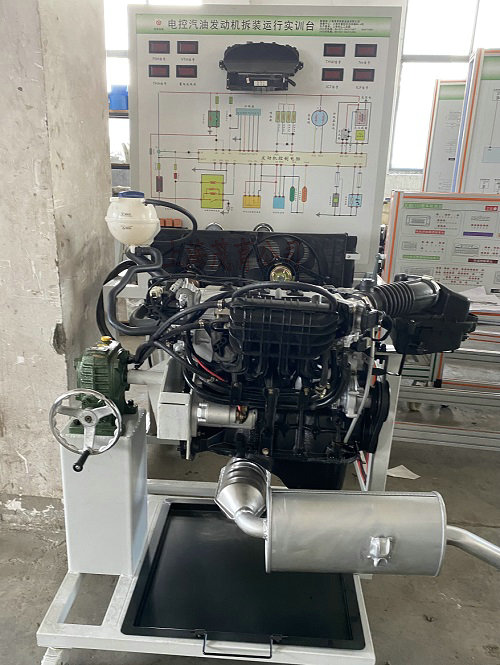

MY-8006 丰田5A电控发动机拆装运行实训台

一、产品概述：
丰田5A电控发动机拆装运行实训台,丰田5A电控发动机拆装运行实训装置,丰田5A电控发动机拆装运行实训设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2、实训台由拆装翻转台架和运行检测控制台两部分组成；
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
7、实训台配备有电源总开关、飞轮防护罩等安装保护装置；
8、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、工作电源：直流12V；
2、燃油标号：依发动机型号；
3、油箱容积：10L；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm。
四、基本配置：（每套）

序号	设备名称	规格型号		单位	数量
（一)运行检测控制台1套
1	检测控制面板		装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)		原车	套	1
3	组合仪表		原车	套	1
4	诊断座		原车	个	1
5	点火开关总成		原车	个	1
6	燃油压力表		0-10kg/cm²	个	1
7	真空压力表		0-76in.Hg	个	1
8	燃油箱		10L	个	1
9	汽油泵(含汽油泵插头)		全新	套	1
10	水箱及附件		原车	套	1
11	冷却电子风扇		12V，80W	个	2
12	蓄电池		12V 65Ah	台	1
13	继电器		含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
14	对接线束		茂育	套	1
15	保险丝盒		茂育	个	1
16	电源总开关		50A	个	1
17	移动台架(带自锁脚轮装置,面板柜与底座)		10007001750mm (长宽高）	台	1
18	故障模拟与排除装置		茂育	套	1

友情提示：
1、设备验收：各采购单位收货时请检查丰田5A电控发动机拆装运行实训台的货品外观，核实的本设备及配件，拒收处于受损状态的丰田5A电控发动机拆装运行实训台；
2、设备质保：茂育将为各采购单位提供丰田5A电控发动机拆装运行实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对丰田5A电控发动机拆装运行实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致丰田5A电控发动机拆装运行实训台的选型错误或购设备数量错误，造成丰田5A电控发动机拆装运行实训台的退换货要求，将不被接受；
4、设备货期：丰田5A电控发动机拆装运行实训台发货期为参考值，如您需要了解丰田5A电控发动机拆装运行实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对丰田5A电控发动机拆装运行实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关丰田5A电控发动机拆装运行实训台的技术咨询。
