帕萨特全车电路电器实训台,帕萨特全车电路电器实训装置,帕萨特全车电路电器实训设备适用于军队、汽车培训机构、中高等职业技术院校及普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

[规格型号]：MY-7049

[产品名称]：帕萨特全车电路电器实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

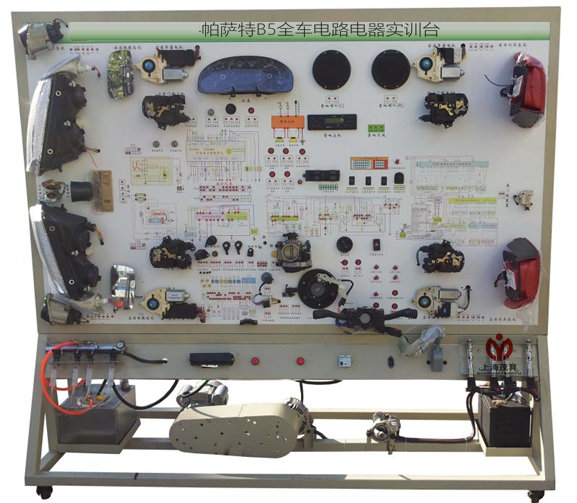

MY-7049 帕萨特全车电路电器实训台

一、产品概述：
帕萨特全车电路电器实训台,帕萨特全车电路电器实训装置,帕萨特全车电路电器实训设备按照汽车标准电器线路安装而成。全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。教师在实训台上任何部件制造故障由学生自行排除，拆掉各路保险丝、继电器、台面上电器接头，由学生按照电路图自行安装可达到实习目的。该实训台适用于军队、汽车培训机构、中高等职业技术院校及普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、实训台组成：
该设备由灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等组成。
三、技术参数：
1、外形尺寸：2080mm×650mm×1800mm（长×宽×高）；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/12V
6、三相异步电动机：
电压：AC 220V/380V；
功率：2.2KW；
转速：1420r/min。
7、移动脚轮：100*60mm。
四、功能特点：
1、本电路电器实训台台可使学生了解全车电路电器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理；
2、通过显而易见的电脑检测端子，配合万用表检测个传感器、执行器的电压及电阻值。设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力；
3、充分展示汽车全车电路系统的组成结构和电路元件通过数据传输执行工作；
4、具有诊断连接功能，可通过汽车故障电脑诊断仪对整个动力系统和舒适系统的CAN数据传输网络及终端控制单元进行检测；
5、通过组合仪表的网关控制连接，可把动力系统数据网络和舒适系统数据网络连接，组成完整的全车CAN网络系统；
6、灯光照明系由各实物开关和模拟开关等控制，可设置线路故障；
7、起动充电系可用万用表检测各线路接头电压及电流，可设置线路故障；
8、发动机点火系可直观火花塞点火情况，并可设置相应故障；
9、可直观各喷油器喷油过程，节气门对喷油量的作用，喷油泵断路故障等；
10、仪表信号通过各传感器采用模拟信号，并可设置相应故障。

友情提示：
1、设备验收：各采购单位收货时请检查帕萨特全车电路电器实训台的货品外观，核实的本设备及配件，拒收处于受损状态的帕萨特全车电路电器实训台；
2、设备质保：茂育将为各采购单位提供帕萨特全车电路电器实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对帕萨特全车电路电器实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致帕萨特全车电路电器实训台的选型错误或购设备数量错误，造成帕萨特全车电路电器实训台的退换货要求，将不被接受；
4、设备货期：帕萨特全车电路电器实训台发货期为参考值，如您需要了解帕萨特全车电路电器实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对帕萨特全车电路电器实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关帕萨特全车电路电器实训台的技术咨询。
