东风天锦车气压制动实训台,东风天锦全车气路综合制动系统实训台采用东风天锦EQ1120GA2原车气制动系统部件，集成空气压缩机、干燥器、多回路储气筒、四回路保护阀、制动脚阀、继动阀及制动管路。电机驱动模拟供气过程，分色管路清晰展示气压走向，台架为全铝合金型材结构，适用于商用车气制动系统原理教学与维修实训。

[规格型号]：MYQB-40

[产品名称]：东风天锦车气压制动实训台

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

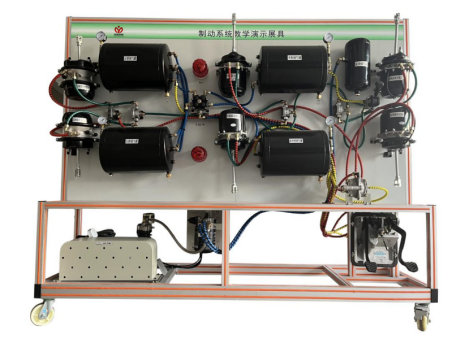

MYQB-40东风天锦车气压制动实训台

（参考图片）

一、功能特点
1.东风天锦全车气路综合制动系统实训台台架上具有的全新东风天锦EQ1120GA2原车零部件有空气压缩机总成、空气干燥剂、前桥储气筒、后桥储气筒、手制动储气筒、再生储气筒、辅助储气筒、四回路保护阀、制动脚阀、驻车阀、继动阀、制动管路、气压表若干个。
2.全车气路综合制动系统实训台台架上具有的非原厂部件有两相交流驱动电机、驱动皮带、气压表；
3.零部件布置位置大体与实车方向、位置接近；
4.压缩机具有机油润滑系统；
5.压缩机空气经过空气滤清器过滤；
6.每个部件摆放位置合理，美观，方便看清外观特征；
7.不同类别的气压管路通过不同颜色来表达（可参考实车管路颜色），管路走向简洁明了，方便看清管路走向，采用直走或拐直弯的布局；
8. 台架有示教板，准确绘制其系统组成及部件连接图，管路颜色与实物管路颜色一致（被处理后的颜色）；
9.驱动电机旋转部件，采用防护处理，防止异物被皮带挤压；
10.支撑台架使用4只万向脚轮；前二只万向带锁止功能脚轮；后二只万向脚轮；脚轮与台架用。
11.产品工艺: 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带4个带自锁装置万向脚轮，便于移动。
二、技术规格
外形尺寸：2080×650×1900mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
空气机：0.75KW
气压表：0～1000kPa
移动脚轮：150*100mm
三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前左右制动总成	原车器件	套	1
2	后左右制动总成	原车器件	套	1
3	制动踏板	原车器件	套	1
4	制动总泵及制动分配泵	原车器件	套	1
5	空气压缩机	0.75KW	台	1
6	储气罐	原车器件	个	1
7	气压表	0～1000kPa	个	5
8	单向阀	原车器件	个	1
9	排气阀	原车器件	个	1
10	放水阀	原车器件	个	1
11	移动台架(带自锁脚轮装置)		台	1
12	空气干燥剂	原车器件	只	1
13	前桥储气筒	原车器件	只	1
14	后桥储气筒	原车器件	只	1
15	手制动储气筒	原车器件	只	1
16	辅助储气筒	原车器件	只	1
17	回路保护阀	原车器件	套	1
18	制动管路	原车器件	套	1
