汽车发动机电控系统示教板,汽车发动机电控系统实训台,汽车发动机电控系统实训装置采用桑塔纳2000发动机电控系统的真实部件，充分展示发动机电控系统的组成结构和工作过程。通过发动机电控系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。

[规格型号]：MY-7005

[产品名称]：汽车发动机电控系统示教板

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

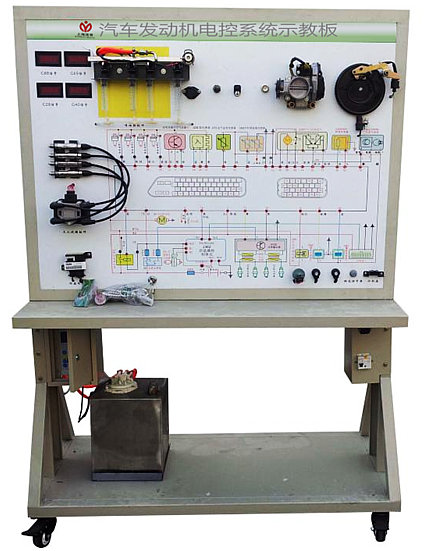

MY-7005 汽车发动机电控系统示教板

一、产品概述：
汽车发动机电控系统示教板,汽车发动机电控系统实训台,汽车发动机电控系统实训装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用桑塔纳2000发动机电控系统的真实部件，充分展示发动机电控系统的组成结构和工作过程。通过发动机电控系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的发动机电控系统，模拟发动机曲轴运转，可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作，充分展示发动机电控系统的组成结构和工作过程；
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析发动机电控系统的工作原理；
3、示教板面板上安装有检测端子，可直接在面板上检测发动机电控系统电路元件的电信号，如电阻、电压、电流、频率信号等；
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能；
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：12V直流电压；
4、燃油压力表：0～10kg/psi；
5、工作温度：-50℃～50℃；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形；
8、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意（面板：12009004mm)	套	1
2	组合仪表	全新	套	1
3	诊断座	全新	个	1
4	点火开关	全新	个	1
5	无分电器点火系统	含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。	套	1
6	燃油箱	10L	个	1
7	汽油泵(含汽油泵插头)	全新	套	1
8	油泵继电器	全新	个	1
9	喷油器	带4个120ml玻璃量杯	套	1
10	喷油嘴	全新	个	4
11	燃油压力表	0～10kg/psi	个	1
12	曲轴位置传感器及信号轮	全新	套	1
13	节气门体总成	全新	套	1
14	发动机传感器与执行器（全套）	全新	套	1
15	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
16	故障模拟与排除装置	故障模拟实验	套	1
17	说明书	实验指导	本	1

友情提示：
1、设备验收：各采购单位收货时请检查汽车发动机电控系统示教板的货品外观，核实的本设备及配件，拒收处于受损状态的汽车发动机电控系统示教板；
2、设备质保：茂育将为各采购单位提供汽车发动机电控系统示教板说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对汽车发动机电控系统示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车发动机电控系统示教板的选型错误或购设备数量错误，造成汽车发动机电控系统示教板的退换货要求，将不被接受；
4、设备货期：汽车发动机电控系统示教板发货期为参考值，如您需要了解汽车发动机电控系统示教板的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对汽车发动机电控系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车发动机电控系统示教板的技术咨询。
