汽车ABS制动系统示教板基于大众帕萨特B5 ABS制动系统实物打造，完整展示ABS泵总成、控制电脑、轮速传感器及制动指示器等核心部件。通过可调节转速装置模拟车轮工况，操作控制开关可动态演示ABS电磁阀工作过程。面板配备彩色电路图与检测端子，支持信号测量、故障码读取及数据流分析。适用于职业院校ABS制动系统原理教学与维修技能培训。

[规格型号]：MY-8108

[产品名称]：汽车ABS制动系统示教板

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

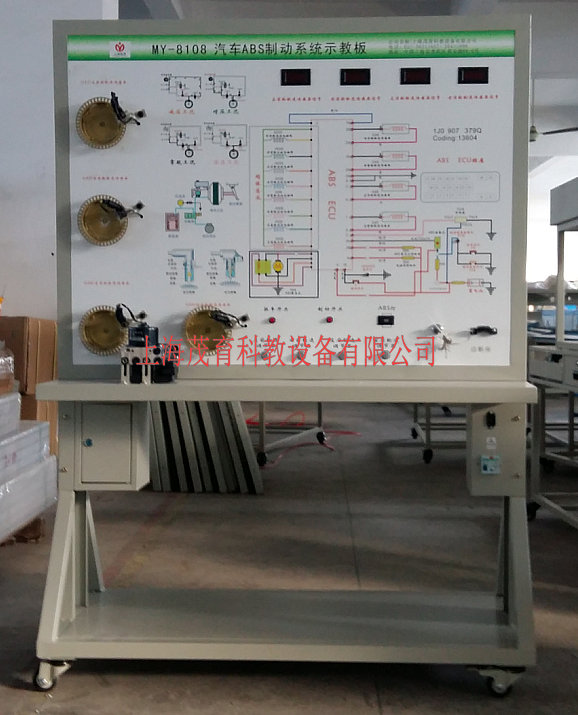

MY-8108 汽车ABS制动系统示教板

一、产品简介：
1、汽车ABS制动系统示教板采用全新大众帕萨特B5 ABS制动系统实物制作，充分展示ABS制动系统的组成结构和工作过程；
2、适用于学校对ABS制动系统理论和维修实训的教学需要；
3、本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的ABS制动系统，充分展示ABS制动系统的组成结构和工作过程。操作控制各类开关，可演示动ABS制动电控系统（电磁阀工况等）工作过程；
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理；
3、示教板面板上安装有检测端子，可直接在面板上检测ABS制动系统电路元件的电信号，如电阻、电压、电流、频率信号等；
4、设备安装有诊断座，可连接专用或通用型汽车解码器，对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
5、设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等；
6、设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	ABS制动系控制电脑(ECU)	原车	套	1
3	点火开关	全新	个	1
4	诊断座	原车	个	1
5	ABS泵总成	原车	个	1
6	ABS指示器	原车	套	1
7	主继电器	原车	个	1
8	可调节车轮转速装置（带传感器）	全新	个	4
9	直流电机装置	全新	个	4
10	刹车开关	全新	只	1
11	电源变压器	全新	套	1
12	漏电保护开关及附件	全新	套	1
13	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
14	故障模拟与排除装置	故障模拟实验	套	1

服务与售后保障：
1.货品验收：请您收货时仔细检查汽车ABS制动系统示教板的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
