汽车音响系统示教板集成卡带机、CD机、VCD机、DVD机四种汽车音响主机及电动天线、扬声器等真实部件。通过操作各音响开关可动态演示播放功能，面板配备彩色电路图与检测端子，支持信号测量与故障模拟排除。适用于职业院校汽车音响系统原理教学与维修实训。

[规格型号]：MY-8100

[产品名称]：汽车音响系统示教板

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

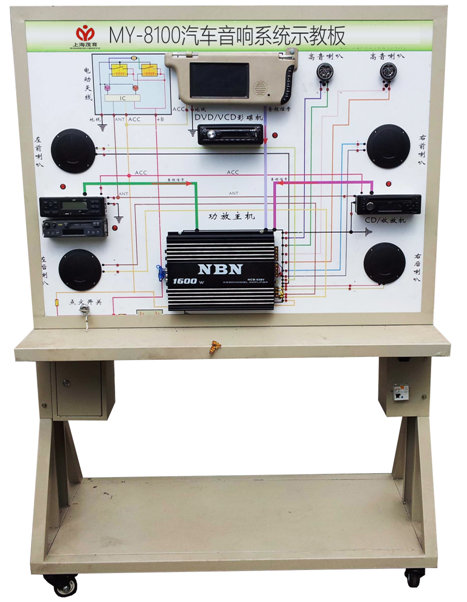

MY-8100 汽车音响系统示教板

一、产品概述：
汽车音响系统示教板是配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，该设备采用4种原汽车音响系统实物为基础，充分展示汽车音响系统的组成结构和工作过程。通过汽车音响系统的演示，提高学生对汽车音响系统的初步认识，使学生了解汽车音响系统起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的4种汽车音响系统，充分展示4种汽车音响系统的组成结构；
2、操纵音响开关，可真实演示4种汽车音响系统的工作过程；
3、面板采用防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车音响系统的工作原理；
4、面板上安装有检测端子，可直接在面板上检测汽车音响系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：1240×650×1700mm (长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	点火开关	茂育	个	1
3	4种汽车音响主机总成	（卡带机/CD机/VCD机/DVD机）	套	1
4	电动天线	茂育	套	1
5	扬声器	茂育	个	4
6	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
7	故障模拟与排除装置	茂育	套	1

服务与售后保障：
1.货品验收：请您收货时仔细检查汽车音响系统示教板的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
