发动机点火综合实验台,发动机点火综合实验装置,发动机点火综合实验设备采用发动机电控系统的真实部件，面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等工作过程。

[规格型号]：MYQJX-17

[产品名称]：发动机点火综合实验台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

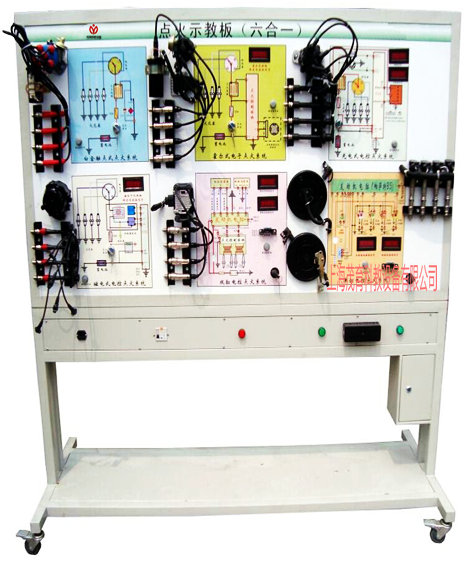

MYQJX-17 发动机点火综合实验台（六合一）

一、产品概述：
发动机点火综合实验台,发动机点火综合实验装置,发动机点火综合实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用发动机电控系统的真实部件，面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等工作过程。通过发动机电控系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。
二、结构组成：
安装六种类型点火系统：
1、传统点火系统(国产白金点火系)；
2、电控双缸点火系统(时代超人)；
3、电控单缸点火系统(帕萨特)；
4、磁脉冲有分电盘式点火系统整套配件(丰田5A-FE)；
5、电子霍尔式点火系统统整套配件(大众)；
6、日产SR20光电式点火系统整套配件：
发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
三、功能特点：
1、操纵开关及按钮，可真实演示汽车六种点火系统的工作过程；
2、数显表显示各传感器信号电压值；
3、通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
4、发光二极管显示系统执行器状态；
5、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明；
6、汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置；
7、底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮；
8、装OBD诊断座，可测试系统故障码及数据流等参数。
四、技术参数：
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：12V直流电压；
4、燃油压力表：0～10kg/psi；
5、工作温度：-50℃～50℃；
6、钢管：40*40*3mm；
7、机柜：1.5mm冷板冲压成形；
8、移动脚轮：100*60mm。

友情提示：
1、设备验收：各采购单位收货时请检查发动机点火综合实验台的货品外观，核实的本设备及配件，拒收处于受损状态的发动机点火综合实验台；
2、设备质保：茂育将为各采购单位提供发动机点火综合实验台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对发动机点火综合实验台的有偿维修；
3、设备退换货：各采购单位单方面原因导致发动机点火综合实验台的选型错误或购设备数量错误，造成发动机点火综合实验台的退换货要求，将不被接受；
4、设备货期：发动机点火综合实验台发货期为参考值，如您需要了解发动机点火综合实验台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对发动机点火综合实验台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关发动机点火综合实验台的技术咨询。
