汽车灯光接线考核实训台采用桑塔纳2000实车灯光部件，完整展示前照灯、雾灯、转向灯等外部灯光系统结构与工作过程。配备检测端子，可进行电压、电流等信号测量与故障模拟。通过开关操作演示灯光联动，适用于汽车灯光电路原理教学与接线维修实训。

[规格型号]：MYQJX-12

[产品名称]：汽车灯光接线考核实训台

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

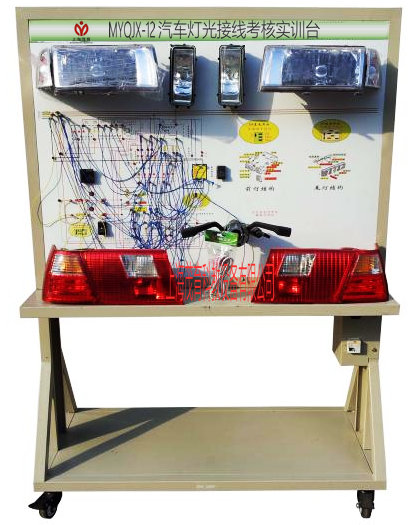

MYQJX-12汽车灯光接线考核实训台

一、产品概述：
汽车灯光接线考核实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车灯光电路示教板采用桑塔纳2000汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的组成结构和工作过程。通过系统的演示，便于学生较快地掌握灯光电路系统的原理，提高学生对灯光电路系统的初步认识，使学生了解灯光电路系统故障起到更直观更深入的教学目的。适用于学校对汽车灯光电路系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、系统元器件插接好线后，真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的组成结构；
2、操纵开关，可真实演示汽车外部灯光系统的工作过程；
3、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车灯光系统的工作原理；
4、示教板面板上安装有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：12009004mm	套	1
2	点火开关	全新	个	1
3	组合开关	全新	套	1
4	左右雾灯	全新	套	1
5	左右前照灯	全新	套	1
6	左右转向灯	全新	套	1
7	左右小灯	全新	套	1
8	左右组合尾灯	全新	套	1
9	牌照灯	全新	套	1
10	灯光开关	全新	套	1
11	危险灯开关	全新	套	1
12	倒车灯开关	全新	套	1
13	刹车灯开关	全新	套	1
14	移动台架(带自锁脚轮装置)	1240×700×1700mm(长×宽×高)	台	1
15	故障模拟与排除装置	全新	套	1
16	灯光系各类继电器	全新	套	1
17	电源变压器及附件	全新	套	1
18	漏电保护开关	全新	套	1
19	实验插接线	茂育配套	套	1
