精密平口钳实测绘图组合训练装置,精密平口钳实测绘图组合训练设备,精密平口钳实测绘图组合训练箱以小型精密平口钳为测绘对象，配套带表游标卡尺、千分尺及专用拆装工具，支持拆装、零件测量、装配图与零件图绘制四位一体实训。适用于职业院校机械制图与钳工工艺课程的零部件测绘教学。

[规格型号]：MY-596

[产品名称]：精密平口钳实测绘图组合训练装置

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

MY-596 精密平口钳实测绘图组合训练装置

一、精密平口钳实测绘图组合训练装置产品特点：
1、项目实际化：以小型精密平口钳为训练对象；
2、功能系统化：精密平口钳拆装、零件测量、装配图绘制和零件图绘制四位一体的训练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：精密平口钳、组装与测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品功能：
1. 训练模式
（1）精密平口钳组装训练；
（2）精密平口钳零件尺寸测量训练；
（3）精密平口钳装配图绘制训练；
（4）精密平口钳零件图绘制训练。
2. 训练内容
（1）精密平口钳组装训练
（2）精密平口钳零件尺寸测绘
（3）精密平口钳标准零件确定
（4）精密平口钳装配图绘制
（5）精密平口钳零件图绘制
（6）精密平口钳图纸文件整理
三、产品参数
1.外形尺寸: 长*宽*高=40×30×7cm

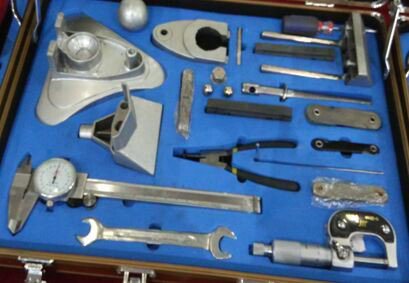

2.精密测量工具: 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板
3.专用组装工具: 外六角扳手、内六角扳手、外卡钳、螺丝刀
4.测绘部件: 精制小型精密平口钳（一台）
（1）尺寸：148.5X146X152（mm）；
（2）钳口最大移动尺寸：50mm；
（3）螺距：L=1.25mm；
（4）精度等级：7(GB10095-2018)

服务与售后保障：
1.货品验收：请您收货时仔细检查精密平口钳实测绘图组合训练装置的外观与配件数量，如发现运输造成的损坏，请当场拍照并拒收，及时与我们联系。
2.质量保证：我们将严格依据产品说明书所载的质保条件与期限提供服务。在质保期内，凡属正常使用下的质量问题，我们将提供免费维修。
3.设备退换：由于客户单方面原因（如选型错误、数量错误）产生的退换货需求，恕无法受理。请在购买前确认好型号与配置。
4.发货周期：设备的发货期为常规情况下的参考时间。如需了解精确的排产与交货日期，请在下单前咨询我们的销售顾问。
5.技术咨询：若您对本产品的技术参数、配置方案或使用有任何疑问，欢迎随时来电：021-56311657，我们的工程师将为您提供专业解答。
