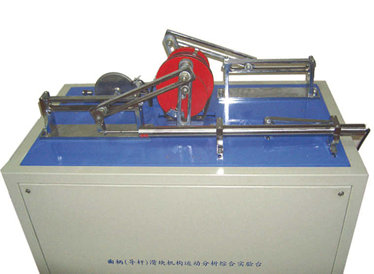

曲柄滑块导杆凸轮机构实验台,曲柄滑块导杆凸轮机构实验设备
作者：管理员 2023-12-15 14:45:45
曲柄滑块导杆凸轮机构实验台,曲柄滑块导杆凸轮机构实验设备
一、曲柄滑块导杆凸轮机构实验台,曲柄滑块导杆凸轮机构实验设备,曲柄滑块导杆凸轮机构实验装置主要技术参数：
1.直流电机功率：125W；
2.调速范围：0~200 rpm；
3.直线位移传感器（WYDC-200L）：L=160mm；
4.光栅角位移传感器（MOC70T3）：360脉冲/转；
5.曲柄长度可调范围：20~60mm；
1）导杆长度可调范围：50~150mm；
2）连杆长度可调范围：50~220mm；
3）滑块偏心距：0~10mm；
6.可拼装机构类型：2种；
7.外形尺寸：600×510×800 mm；
8.重量：55kg。
二、基本配置：
1.结构为实验台机架；
2.直流电动机及带传动装置；
3.由曲柄、导杆、连杆和滑块组成的实验机构及其对称机构；
4.直线位移传感器一个：WYDC-160L；
5.光栅角位移传感器：360脉冲/转；
6.数据采集系统一套；配套教学软件一套；
1）采集凸轮机构滑块运动规律曲线
2）采集角度曲线规律
3）采集滑块往复运动规律曲线
4）转数调节
7.随机工具一套；
三、实验内容：
1.曲柄滑块机构、曲柄导杆滑块机构的虚拟设计及实物机构拼装；
2.曲柄的运动检测，滑块运动仿真及实测对比分析；
3.前级带传动的弹性滑动对曲柄（导杆）滑块机构速度波动的影响
4.机架振动检测及对称和非对称机构平衡实验；
5.连杆上点的运动轨迹虚拟分析。
四、性能特点：
1.可进行曲柄滑块机构及牛头刨床机构的简单拼装；并对曲柄及滑块进行运动检测与仿真；
2.所有杆构件长度及滑块偏心距均可进行无级调节；
3.实验机构配置对称机构，可测试分析对称机构和不对称机构的平衡性能。
4.检测系统集数据采集与电机调节控制于一体；
5.测试系统采用先进的AVR系列单片机系统，以串口通讯，测试数据精度高、速度快、稳定；
6.驱动直流电机可进行无级调速，以满足实验机构的不同运动要求；
7.测试分析软件设置有实验教学界面，方便学生自己动手进行实验，适应应开放性实验教学的需要。
8.实验台平台以槽钢为主要结构，实验机构和传动部分均在平台上进行装配。
五、造型及表面处理：
1.造型美观、大气、实物感强；
2.运动构件加工精细；
3.主要构件外露表面镀铬；其他构件表面防锈处理加喷塑；
