电梯层轿门联动教学装置,电梯层轿门联动教学设备

作者：管理员 2023-12-18 13:51:37

电梯层轿门联动教学装置,电梯层轿门联动教学设备

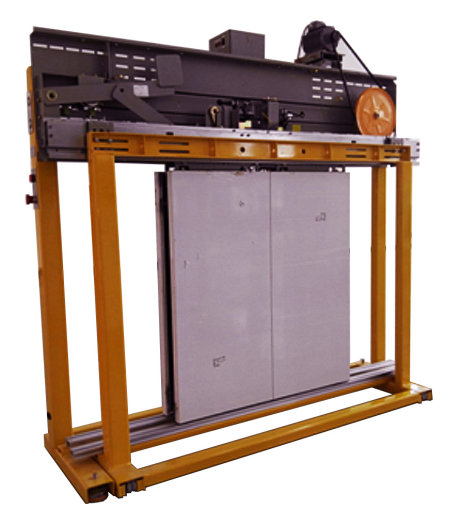

MYDT-223F 电梯层轿门联动教学装置

一、产品概述：
电梯层轿门联动教学装置,电梯层轿门联动教学设备,电梯层轿门联动教学平台要求由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装，又能移动框架进行合并，实现轿门层与层门联动。使学生直观地了解电梯门系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。
二、产品特点要求：
采用了钢结构框架平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试；
适合各种电梯门系统的安装。
三、技术指标要求：
1、电源输入：单相三线 AC220V 50Hz ；
2、工作环境：海拔＜ 1000m ；温度 -10 ℃～ +40 ℃；湿度＜ 95%RH 无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3、框架移动行程： 1440mm ；
4、框架走廊宽度： 60mm ；
5、门安装：适合各种电梯门安装。
6、整机重量：≥ 4000kg ；
7、外形尺寸： 4780mm × 3700mm × 3510mm （长×宽×高）。
四、配置清单要求：

序号	名称	数量	单位	备注
1	固定框架	1	台	材料： Q235 / 表面喷漆处理
2	移动框架	1	台	材料： Q235 / 表面喷漆处理
3	C 导轨	3	条	材料： Q235 / 表面喷漆处理
4	行程限位座	6	个	材料： Q235 / 表面喷漆处理
5	定位座	4	个	材料： Q235 / 表面喷漆处理
6	层门安装支架	2	个	材料： Q235 / 表面喷漆处理
7	轿门安装支架	2	个	材料： Q235 / 表面喷漆处理
8	旁开式层门	1	套	配套层门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
9	旁开式轿门	1	套	配套轿门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
10	中分式层门	1	套	配套层门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
11	中分式轿门	1	套	配套轿门材料：不锈钢；开门净宽： 900mm ；开门净高： 2100mm ；
12	旁开式门机	1	套	开门方式：旁开；额定转速： 180r/min ；额定功率： 43/94W
13	中分式门机	1	套	开门方式：中分；额定转速： 180r/min ；额定功率： 43/94W
14	层门地坎	2	条	铝合金
15	轿门地坎	2	条	铝合金
16	旁开式层门上坎	1	套	材料： Q235 / 表面烤漆处理；开门净宽： 900mm
17	中分式层门上坎	1	套	材料： Q235 / 表面烤漆处理；开门净宽： 900mm
18	旁开式门框	1	套	不锈钢
19	中分式门框	1	套	不锈钢
21	安装工具	1	套	详见配套工具清单
22	随机资料	1	份	实训指导书及相关说明书等资料

五、实训项目要求：
旁开式层门地坎安装与调整；
旁开式门框安装与调整；
旁开式层门上坎安装与调整；
旁开式层门门扇安装与调整；
层门门锁的调整；
旁开式门机机构安装与调整；
旁开式轿门安装与调整；
门刀安装与调整；
中分式层门地坎安装与调整；
中分式门框安装与调整；
中分式层门上坎安装与调整；
中分式层门门扇安装与调整；
层门门锁的调整；
中分式门机机构安装与调整；
中分式轿门安装与调整；
门刀安装与调整；
电梯门机参数的设置与调试；
门系统的保养。
