流体流动形态实验装置,流体流动形态实验设备

作者：管理员 2024-10-25 14:31:10

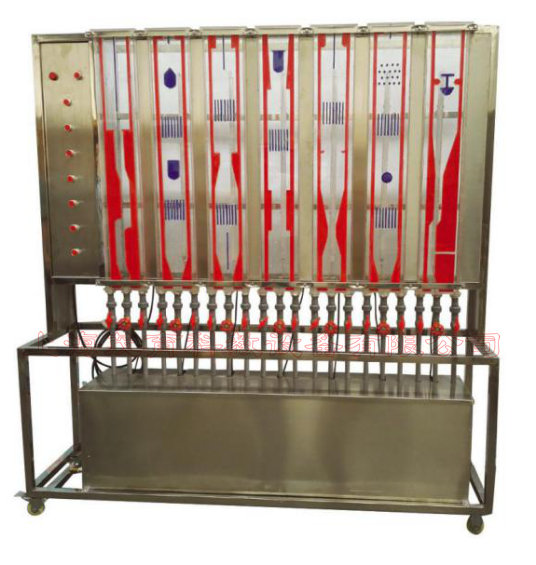

流体流动形态实验装置,流体流动形态实验设备

一、流体流动形态实验装置,流体流动形态实验设备,流体流动形态实验台特点：
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置所有流动绕体均采用优质有机玻璃制作，绕体部分采用有色材料，观察部分采用透明材料，实验现象清晰，方便学生观察。
4、流动绕体类型多样：文丘里模拟，转角模拟，突扩突缩模拟、流线体及孔板模拟，圆形体及直线收尾体模拟，球阀全开模拟，具有良好的实验效果。
5、所有管件和框架均采用304不锈钢材质，进行精细抛光处理，体现整个装置的工艺完美性。
6、装置设计可360度观察，实现全方位教学与实验。
二、装置功能：
1、观察流体流过不同绕流体的流动现象。
2、演示观察流量或进气量改变流场的变化情况。
三、设计参数：
1、常压、常温操作。
2、液体流量：0-5m³/h。
四、公用设施：
1、水：装置自带不锈钢水槽，实验时经离心泵进入实验导管并循环使用。
2、电：电压AC220V，功率1.0KW，标准单相三线制。
3、实验物料：清洁自来水。
五、主要设备：
1、水泵为不锈钢离心泵：功率750W，最大流量7.2m³/h。
2、掺气量多少及气泡大小由掺气装置可调。
3、显示面尺寸：160×1000 mm，优质有机玻璃制作。
4、灯光照明，大小气泡随水流的流动过程均清晰可见。
5、器外罩及流场边界由色彩和谐的有机玻璃制作。
6、接触器、开关、漏电保护空气开关。
7、304不锈钢管路、水箱、管件及阀门。
8、304不锈钢仪表柜：测控、电器设备在实验架上。
9、304不锈钢材质框架1600*500*1800mm(长×宽×高)带脚轮及禁锢脚。
