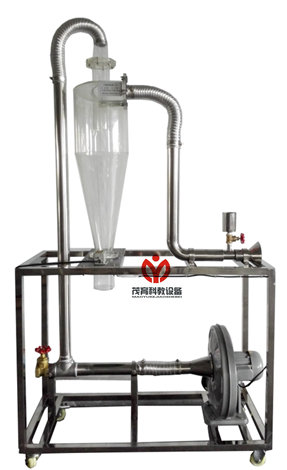

旋风除尘实验装置,旋风除尘实验设备,旋风除尘实验台
一、装置特点：
1、旋风除尘实验装置,旋风除尘实验设备,旋风除尘实验台布局合理、美观，结构清晰，整体感强；
2、旋风分离器由透明有机玻璃制成，可直接观察在不同工况条件下粉尘在分离器中的工作状态。
二、实验目的：
1、观察含粉尘的气流在旋风分离器内的运动状况；
2、了解旋风分离器的除尘原理，计算除尘效率。
三、主要配置：
1、粉尘加入瓶；
2、粉尘接受瓶；
3、风机；
4、旋风分离器；
5、风量调节阀；
6、电路控制系统；
7、不锈钢框架；
8、控制屏。
四、技术参数：
1、环境温度：5℃～40℃，配电：220V，250W；
2、粉尘加入瓶、粉尘接受瓶等均由304不锈钢制成；
3、除尘效率：70%~80%；气体含尘浓度：<50g/ m3；处理粉尘粒径：20～200μm；
4、风机：风量480m3/h，风压1300Pa，功率250W，转速2800r/min；
5、标准旋风分离器：直径Φ200mm，分离器内筒出口连接收集装置，收集密度小的物料，有机玻璃制成；
6、尾气收集装置含收集罩和收集管道；
7、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便；
8、外形尺寸：1200×500×1600mm，框架为可移动式设计，带脚轮及禁锢脚。
