油田废水生物处理实验装置,油田废水生物处理实验设备,油田废水生物处理实验台
作者：管理员 2025-02-18 10:07:23
油田废水生物处理实验装置,油田废水生物处理实验设备,油田废水生物处理实验台

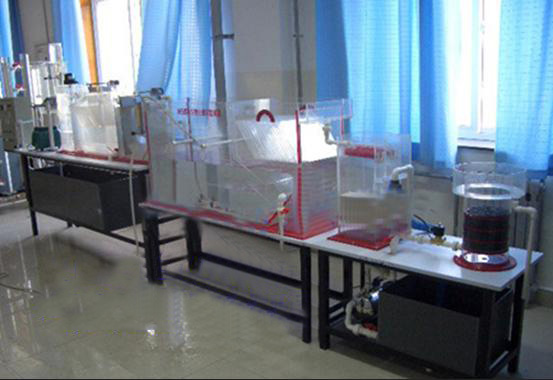

一、油田废水生物处理实验装置,油田废水生物处理实验设备,油田废水生物处理实验台产品概述：
为连续运行的实验装置，主要采用油田废水处理中的沉砂池、隔油池、浮选池、曝气池、二沉池、快滤池等技术工艺。有机玻璃制作，具有良好的可视性，能清楚地了解工业废水的整套处理流程。
本设备是根据辽河油田中试实验工艺流程来设计，工艺是合理的，效果良好，使学生学习后能达到以下目的：
1、了解这套设备的工艺流程、技术参数；
2、 加深对实验基本概念的理解，提高理论和实践知识；
3、可以通过运转，能测出油的去除率，COD、BOD5、SS的去除率，提高操作技能。
二、主要技术指标及参数：
1、环境温度：5℃～40℃；
2、处理水量：10～15L/h；
3、进水含油量：300～500 mg/L；
4、出水含油量：2～5 mg/L；
5、装置外形尺寸：3500mm×500mm×1600mm；
6、电工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护。
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，600×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）；
4、破乳池1只、透明有机玻璃材质、壁厚10mm， Ø 200×300mm；带搅拌装置；
5、斜板隔油池 1只、透明有机玻璃材质、壁厚10mm，400×300×500mm、带电机刮渣系统装置；
6、平流式气浮池1只、透明有机玻璃材质、壁厚10mm，400×300×500mm带电机刮渣系统装置；
7、中心导流矩形接触氧化池1只、透明有机玻璃材质、壁厚8mm，Ø350×500mm；
8、竖流式沉淀池1只、透明有机玻璃材质、壁厚7mm，Ø300×400mm；
9、过滤柱1只、透明有机玻璃材质、壁厚7mm，Ø150×1000mm；
10、串激电机1台、（功率90W、转速3000rpm）、304不锈钢搅拌桨1套；
11、配油箱 1只、白色PP板材质、厚度10mm，底板上安装有放空阀，方便将水排净；
12、配集水箱 1只、白色PP板材质、厚度10mm，底板上安装有放空阀，方便将水排净；
13、防腐蚀304不锈钢水泵 1台、流量0.5m3/h、扬程15m、转速2900r/min、功率0.37KW；
14、流量测量与调节：转子流量计1只、（LZS-15、量程6~60L/h）；
15、流量测量与调节：气体流量计1只、（LZB-4、量程30~300L/h）；
16、304不锈钢溶气罐1套、Φ100×800mm、工作压力0.3-0.5Mpa（可调）、容积13L；
17、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套；
18、铜制溶气释放器1套、规格：Ø20 mm；
19、投药蠕动泵 1台、流量范围：0.008-460mL/min、配聚丙烯药箱1只；
20、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；
21、空气压缩机1台（电源 220V 、功率550W、排气量36L/min，气量容积8L）；
22、实验台面（白色10mm厚PP板）；
23、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成；
24、配套UPVC连接管道和阀门（中财品牌）；
25、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
