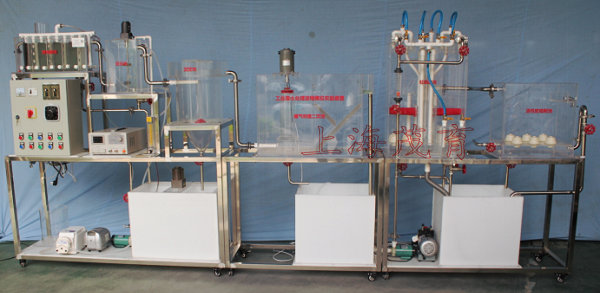

工业废水处理流程模拟实验装置,工业废水处理流程模拟实验设备
作者:管理员 2025-02-20 15:23:08
工业废水处理流程模拟实验装置,工业废水处理流程模拟实验设备

一、实验目的:
为了了解工业废水中常用的单元操作技术,掌握由这些单元操作组成的处理流程,观察废水、污泥和空气在处理过程中的举动,特别为水处理专业科研及教学研制的实验装置。工业废水处理流程模拟实验装置,工业废水处理流程模拟实验设备,工业废水处理流程模拟实验台由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制。对其每一段的水处理效果进行监测,整套设备连接使用、也可分开单独使用、每一个污水池都有开发取样口。
二、主要技术指标及参数:
1、环境温度:5℃~40℃;
2、处理水量:5~15L/h;
3、设计进、出水水质范围:
进水BOD 400~800mg/L 出水40~80 mg/L
进水COD 600~1200mg/L 出水60~120 mg/
进水SS 100~300mg/L 出水10~50 mg/L
进水pH 6~9 出水6~9
4、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W,安全保护:具有接地保护、漏电保护、过流保护;
5、装置外形总尺寸:长×宽×高=5200mm×500mm×1700mm。
三、主要配置:
1、原水箱1只:白色PP板材质、厚度10mm,600×400×500mm、底板上安装有放空阀,方便将水排净;
2、清水箱1只:白色PP板材质、厚度10mm,400×400×500mm,底板上安装有放空阀,方便将水排净;
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率25W、转速120rpm)、(含调速器1只);
4、微电解槽 1套、透明有机玻璃材质、壁厚10mm,250×200×250mm、含直流稳压电源 1台;
5、混凝反应槽、透明有机玻璃材质、壁厚7mm,Ø 200×300mm;
6、竖流式沉淀池、透明有机玻璃材质、壁厚8mm,Ø 250×350mm;
7、曝气合建二沉池、透明有机玻璃材质、壁厚10mm,450×350×600mm、带曝气装置;
8、虹吸滤池、透明有机玻璃材质、壁厚10mm,450×350×600mm、含抽吸真空泵1台;
9、活性炭吸附池、透明有机玻璃材质、壁厚10mm,350×300×450mm、带反冲洗装置;
10、串激搅拌电机1台、304不锈钢搅拌桨1套;(功率90W、转速3000rpm);
11、搅拌电机1台、304不锈钢搅拌桨1套;(功率6W、转速80rpm);
12、防腐蚀提升磁力水泵2台、流量:16~19(L/min)、扬程:2.7~3.4(m)功率20W;
13、防腐蚀污泥回流水泵1台、流量:16~19(L/min)、扬程:2.7~3.4(m)功率20W;
14、流量测量与调节:转子流量计2只、(LZS-15、量程6~60L/h);
15、流量测量与调节:气体流量计1只、(LZB-10、量程250~2500L/h);
16、气泵1台、功率:20 W、最大气量:6L/min,带微孔曝气管1套;
17、可编程自动控制器1套;
18、加药计量蠕动泵1台、流量范围:0.008-460mL/min、配有机玻璃加药箱1只;
19、中间水箱1只:白色PP板材质、厚度10mm,400×400×500mm、底板上安装有放空阀;
20、实验台面(白色10mm厚PP板);
21、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成;
22、配套UPVC连接管道和阀门(中财品牌);
23、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。
