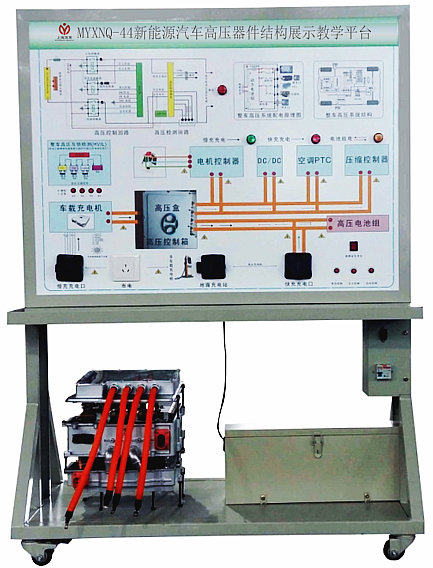

新能源汽车高压器件结构展示教学平台,高压器件结构展示教学装置
作者：管理员 2025-03-13 14:59:05
新能源汽车高压器件结构展示教学平台,高压器件结构展示教学装置
一、产品概述：
新能源汽车高压器件结构展示教学平台,新能源汽车高压器件结构展示教学装置,新能源汽车高压器件结构展示教学设备采用BJEV原车新能源汽车高压真实器件制作，展示新能源汽车高压的结构与工作原理，适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。
二、教学平台组成：
高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、原理检测面板与结构彩图。
三、功能特点：
1、展示BJEV高压盒高压器件的组成结构和工作过程；
2、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；4mm铝塑面板打印有永不褪色的UV平板彩色电路图；学员可直观对照面板资料和高压控制盒的实物，认识和分析高压控制盒的器件和原理；
3、控制台安装有BJEV高压控制盒的解剖部件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
4、系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
5、展示BJEV高压线路的高压互锁信号的组成结构和工作过程；识别高压线束连接器的端子及对应的功能；
6、实训台面板上安装有双独立线路控制系统的硬件模块；安装有各高压模块的汽车真实接口连接器，这些接口可以训练学生对高压电路的连接。
四、技术规格：
1、外形尺寸（约）：1240×650×1700mm(长×宽×高)；
2、动力电源：24V20ah；
3、工作电压：24v；
4、工作温度：-40℃～+50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm。
五、实训目的：
1、新能源汽车高压器件认知；
2、新能源汽车高压器件基本控制原理与工作过程验证实训；
3、新能源汽车高压器件拆装与安全防护实训；
4、新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训；
5、新能源汽车整车高压区认知实训；
6、新能源汽车高压线路拆装与检测实训；
7、新能源汽车高压安全系统拆装与检测、维护体验实训。
