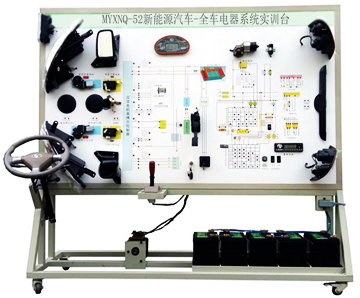

新能源汽车全车电器系统实训台,新能源汽车全车电器系统实训装置

作者:管理员     2025-03-14 09:53:43

新能源汽车全车电器系统实训台,新能源汽车全车电器系统实训装置


一、产品概述:
新能源汽车全车电器系统实训台,新能源汽车全车电器系统实训装置,新能源汽车全车电器系统实训设备采用全新时风纯电动车身电器实物为基础,充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。
二、功能特点:
1、真实可运行的纯电动车身电器系统,充分展示纯电动车身电器系统的组成结构;
2、接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程;
3、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析纯电动车身电器各系统的工作原理;
3、面板上安装有检测端子,可直接在面板上检测纯电动车身电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等;
4、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格:
1、外形尺寸(约):1740×650×1700mm(长×宽×高);
2、动力电源:原车 48V;
3、工作电压:原车;
4、工作温度:-40℃~+50℃;
5、颜色:7032;
6、钢管:40*40*3mm;
7、机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:100*60mm。
四、基本配置:(每台)
序号
名 称
规格型号
单位
数量
1
示教板面板
装有各种检测端子以及彩色电路图
1
2
点火开关
原车
1
3
组合仪表
原车
1
4
组合开关
原车
1
5
左右前大灯总成
原车
1
6
左右前雾灯
原车
1
7
左右转向灯
原车
1
8
左右转向边灯
原车
1
9
左右组合尾灯
原车
1
10
牌照灯
原车
1
11
DC电源转换系
原车
1
12
灯光开关
原车
1
13
刹车灯开关
原车
1
14
倒车灯开关
原车
1
15
危险灯开关
原车
1
16
线束
配套
1
17
雨刮总成
原车
1
18
雨刮控制器
原车
1
19
喷水电机
原车
1
20
喷水壶
原车
1
21
喇叭
原车
2
22
喇叭继电器
原车
1
23
各类继电器
原车
1
24
雾灯
原车
1
25
电动车窗与中控开关
原车
1
26
电动后视镜与开关
原车
1
27
中控锁电脑
原车
1
28
门锁电机
原车
1
29
电动窗电机
原车
1
30
音响总成
原车
1
31
扬声器
6",200W
1
32
辅助蓄电池
12V 45Ah
1
33
保险丝盒
配套
2
34
电源总开关
50A
1
35
移动台架(带自锁脚轮装置)
1740×650×1700mm(长×宽×高)
1
36
故障模拟与排除装置
配套
1
37
教师手册
配套
1
38
合格证与保修卡
配套
1
