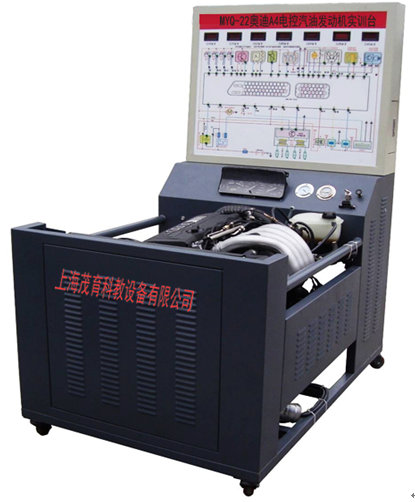

奥迪A4电控汽油发动机实训台,奥迪A4电控汽油发动机实训装置

作者：管理员 2025-03-27 14:55:39

奥迪A4电控汽油发动机实训台,奥迪A4电控汽油发动机实训装置

一、产品概述：
奥迪A4电控汽油发动机实训台,奥迪A4电控汽油发动机实训装置,奥迪A4电控汽油发动机实训设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用以奥迪A4 1.8T原厂电喷汽油发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、主要用途：
1、适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要；
2、适用于各类型院校及培训机构对汽车发动机模块各单元教学需要；
3、适用于汽车理实一体化教学模式的教学需要；
4．适用于现场教学的教学模式的教学需要；
5、适用于行动导向教学模式的教学需要；
6、适用于工艺化教学模式的教学需要；
7、适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要；
8、适用于模块化教学模式的教学需要；
9、适用于汽车职业技能鉴定考核的需要；
10、适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三、结构组成：
奥迪A4 1.8T发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、油门装置、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。实训面板正前方设置检测平台（冷板冲压1000×300×15mm）。
四、功能特点：
1、发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）；
2、故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整；
3、电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态；
4、指针式油压表指示燃油压力值；指针式真空表指示真空压力值；
5、配备原车故障检测通讯的诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等；
6、发动机防盗及节气门体匹配操作，对比防盗工况与正常工况。个别因发动机型号不同，功能有所变化；
7、实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板或5mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理；
8、实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数；
9、实训台加装蓄电池的电源总开关等安全保护装置；
10、实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五、技术参数：
1、工作电源：直流12V(蓄电池：60AH 12V）；
2、燃油标号：依发动机型号；
3、油箱容积：10；
4、工作温度：-40℃～+50℃；
5、钢管：40*40*3mm；
6、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：120*80mm；
8、外形尺寸：1400×1000×1700mm；
9、设备检测面板：采用5mm铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图。
六、基本配置：（每台）

序号	设备名称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	发动机控制电脑(ECU)	原车	套	1
3	油门控制装置	原车	套	1
4	发动机总成（包括附件）	原车	台	1
5	进、排气管	原车	套	1
6	水箱、副水箱与水管	原车	套	1
7	冷却电子风扇	12V，80W	个	2
8	组合仪表	原车	套	1
9	诊断座	原车	个	1
10	点火开关总成	原车	个	1
11	燃油压力表	0-10kg/cm²	个	1
12	真空压力表	0-76in.Hg	个	1
13	不锈钢燃油箱	10L	个	1
14	汽油泵(含汽油泵插头)		套	1
15	蓄电池	12V 65Ah	台	1
11	线束	茂育配套	套	1
12	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
13	保险丝与继电器一体盒	茂育配套	个	1
14	电源总开关	50A	个	1
15	钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板)	150010001700mm(长宽高）	台	1
16	执行器与传感器显示的数显表	茂育配套	套	1
17	执行器显示的发光二极管	茂育配套	套	1
18	空气滤清器总成带进气管	原车	套	1
19	三元催化器	带全新消声器	套	1
20	网关控制模块	原车	套	1
21	故障模拟与排除装置	茂育配套	套	1
22	防盗控制单元	原车	套	1
23	设备教师手册	茂育配套	套	1
24	设备合格证、保修卡	茂育配套	套	1
